Серия GSP9700 Система Измерения Road Force 3. Установка Колес на Балансир • 33

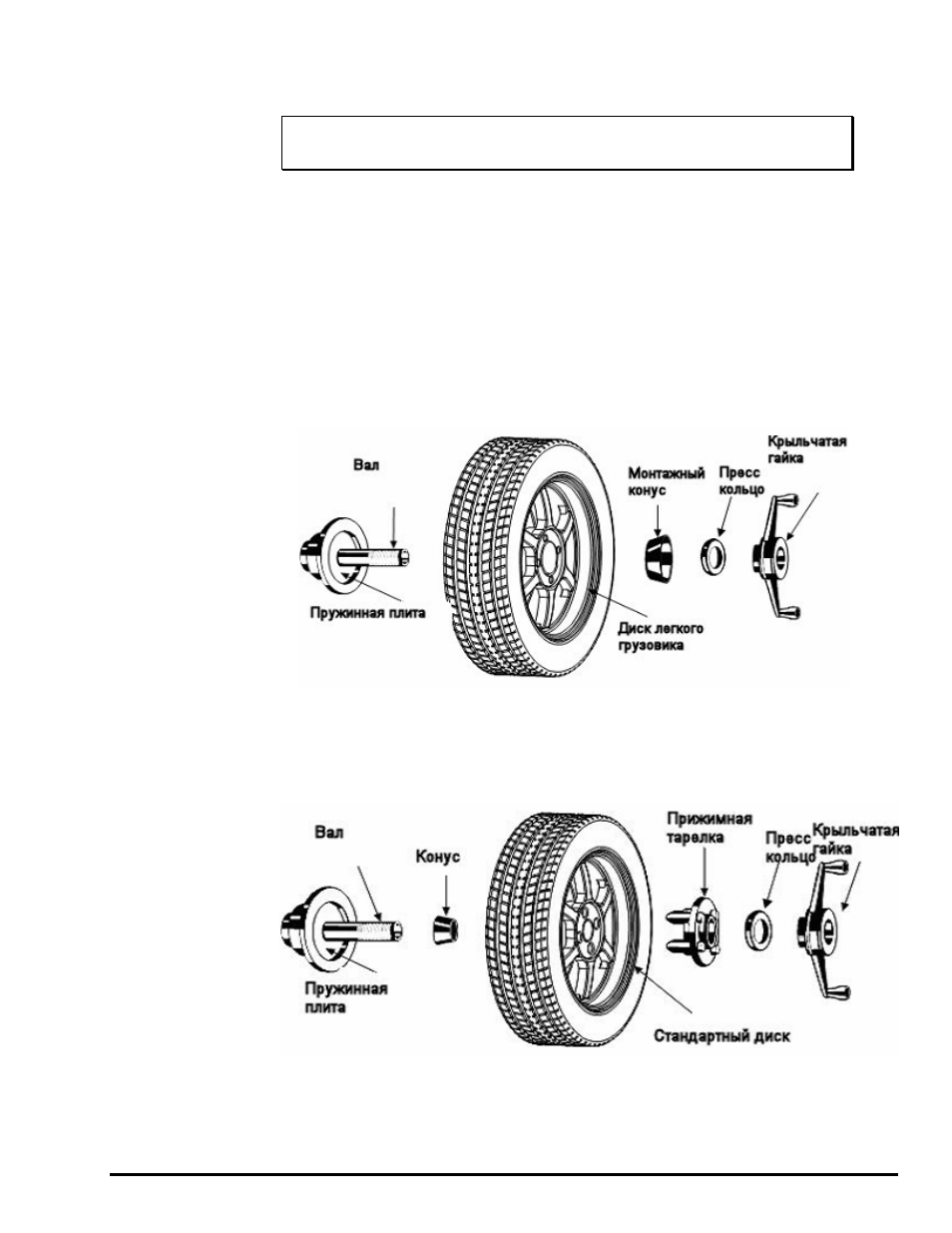

Для колес с диаметром центрального отверстия более 9 см следует использовать
конусы для легких грузовиков. Конусы для легких грузовиков следует устанавливать с
наружной стороны колеса
.
ПРИМЕЧАНИЕ: При использовании конусов для легких грузовиков вместо
прижимного колпака используется прижимное кольцо
.
При этой операции конус вставляется с фронтальной стороны колеса, а не с тыльной,
как было описано выше.
Выбирать конус следует помещая конус в центральное отверстие колеса. Оптимальным
является конус, который соприкасается с колесом в своей центральной части.
Установите колесо внутренним ободом к балансировочному станку. Наденьте конус на
вал так, чтобы конус был направлен более узким концом к фронтальной стороне колеса.
Установите на вал крыльчатую гайку и прижимное кольцо, а затем зафиксируйте весь
узел сильно затянув крыльчатую гайку.
Для должной отцентровки тяжелого колеса (1) не оставляйте верхнюю часть диска на
поверхности вала при затягивании крыльчатой гайки или (2) используйте опционный
лифт для позиционирования тяжелого колеса на валу и конусе. Это поможет колесу
преодолеть гравитацию по отношению к валу или шайбе
.
Установка с конусом/прижимной тарелкой
Колеса можно центровать с помощью центрирующего конуса и прижимной тарелки,
устанавливаемых в центральное отверстие и крепежные отверстия колеса. При
использовании прижимной тарелки для обеспечения поддержки с тыльной стороны
колеса рекомендуется установить конус
.
