294
MOTIF XS Руководство Пользователя
Прило
ж
ение
Установка Отдельно Приобретаемого Оборудования
mLAN16E2
Отдельно приобретаемая плата расширения mLAN
(mLAN16E2) может быть установлена на MOTIF XS6 и MOTIF
XS7. MOTIF XS8 оборудован двумя mLAN разъемами,
эквивалентными mLAN16E2 по умолчанию.

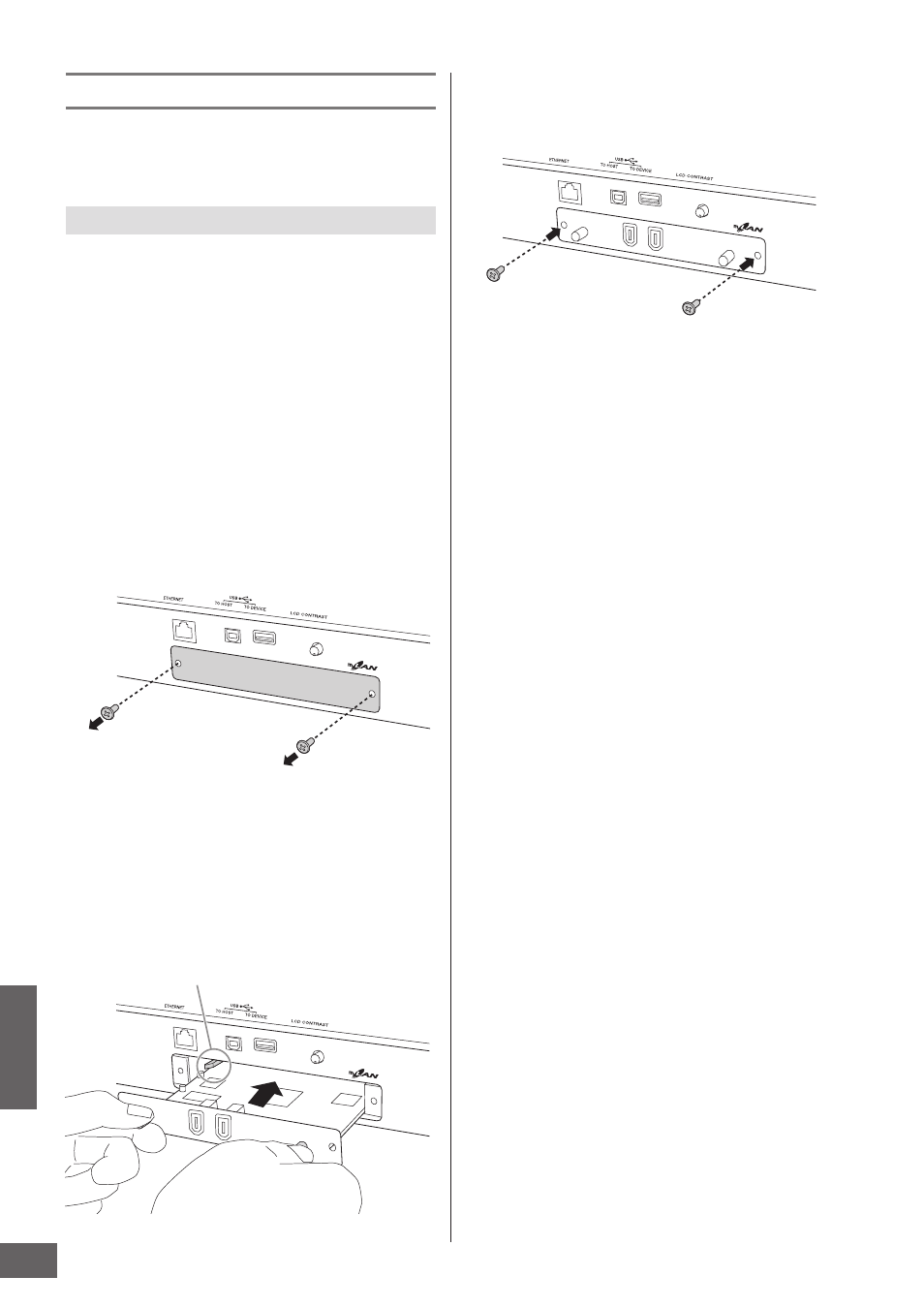

Установка mLAN16E2
1
Выключите питание на MOTIF XS и отсоедините
шнур питания. Также, удостоверьтесь, что Вы
отключили MOTIF XS от любых других внешних
устройств.
2
Удалите крышку бокса для mLAN16E2 на задней
панели.
На задней панели этого синтезатора удалите два винта,
которые крепят крышку.
Важно
Сохраните винты в безопасном месте. Они будут использоваться,
при установке mLAN16E2. Положите крышку и винты в безопасное
место для будущего использования.
w
ПРЕДОСТЕРЕЖЕНИЕ
После извлечения крышки Вы увидите на дне металлические
фиттинги. Бедете осторожны, не дотрагивайтесь до них
во время установки mLAN16E2 во избежание травм.
3
Вставьте mLAN16E2 по направляющим.
Поместите mLAN16E2 полностью в слот так, чтобы разъем
mLAN16E2 был правильно вставлен в разъем слота.
Направляющие
4
Закрепите плату на месте крышки двумя
винтами, которые Вы удалили в п. 2.
w
ПРЕДОСТЕРЕЖЕНИЕ
Если mLAN16E2 должным образом не закреплена, может
произойти сбой в работе.
