17
MOTIF XS Руководство Пользователя
THRU
MIDI
OUT
IN
PHONES
ASSIGNABLE
SUSTAIN
FOOT SWITCH
FOOT CONTROLLER
2
1
ASSIGNABLE OUTP
UT
OUTPUT
R
R
L
L/MONO
DIGITAL
OUT
A/D INPUT
R
L
GAIN
THRU
MIDI
OUT
IN
PH ONES
PH
ONES
ASSIGNABLE
SUSTAIN
FOOT SWITCH
FOOT CONTROLLER
2
1
ASSIGNABLE OUTPUT
OUTPUT
R
R
L
L/MONO
DIGITAL OUT
A/D INPUT
R
L
GAIN
THRU
MIDI
OUT
IN
PH ONES
PH
ONES
ASSIGNABLE
SUSTAIN
FOOT SWITCH
FOOT CONTROLLER
2
1
ASSIGNABLE OUTPUT
OUTPUT
R
R
L
L/MONO
DIGITAL OUT
A/D INPUT
R
L
GAIN
8
$
^
9
)
!
@
#
%
8
$
^
9
)
!
@
#
%
8
$
^
9
)
!
@
#
%

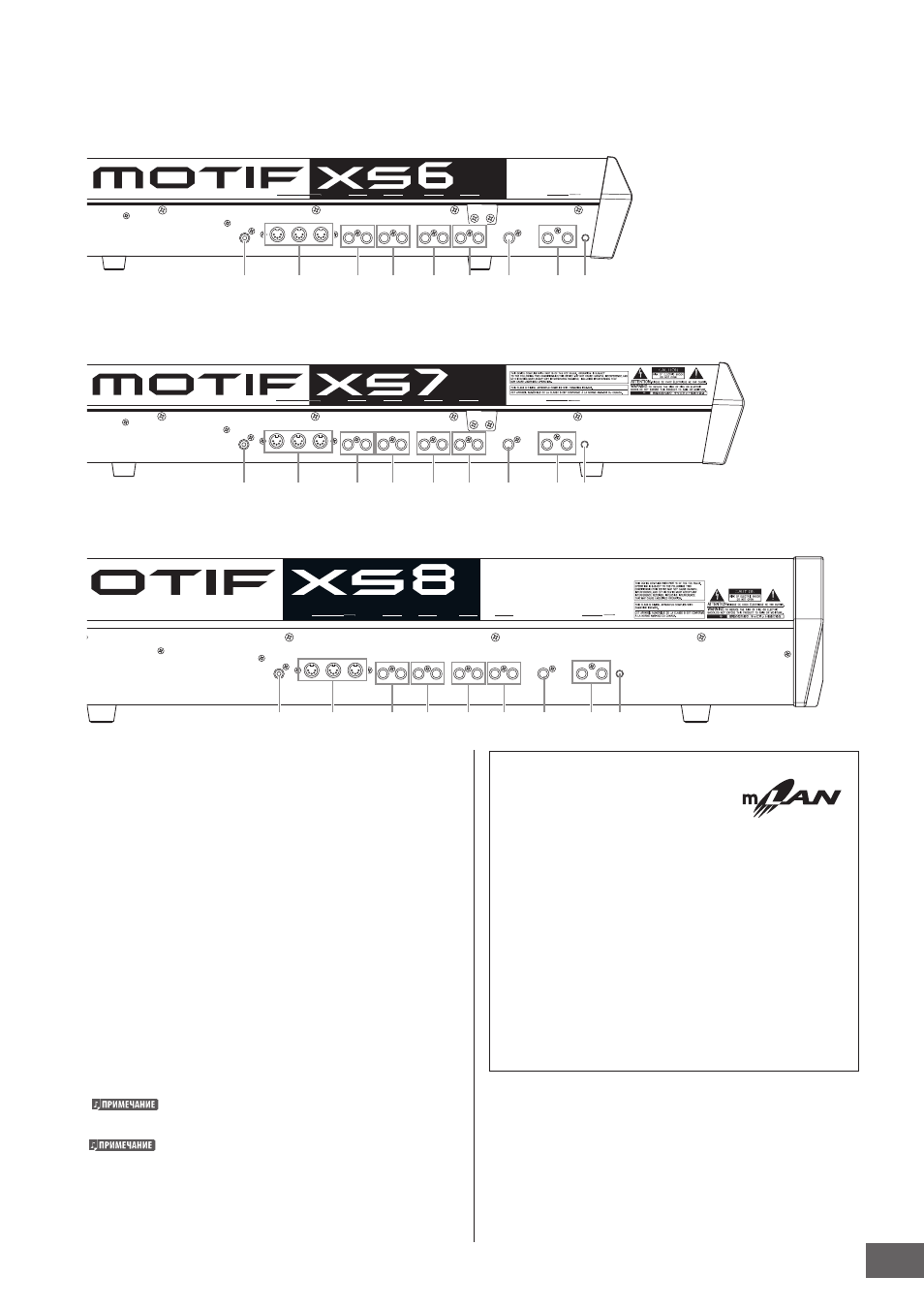

Контроллеры и Разъемы
Разъем mLAN (IEEE 1394) 1, 2 (только MOTIF XS8)
(стр. 44)
XS MOTIF оборудован двумя разъемами mLAN, к которым
подключаются кабели IEEE 1394 (6-pin). Эти разъемы
дают возможность подключить MOTIF XS с IEEE 1394
совместимыми (FireWire/i. LINK) компьютерами. Если
подключаемое устройство имеет 6-ти контактный разъем
IEEE 1394, используйте стандартный 6х6 контактный кабель
IEEE 1394. Если устройство имеет 4-х контактный разъем
IEEE 1394, используйте стандартный 6х4 контактный кабель
IEEE 1394.
Крышка бокса для платы расширения mLAN
(mLAN16E2) (MOTIF XS6, MOTIF XS7) (стр. 294)
Вы можете установить отдельно приобретаемую плату
mLAN16E2 на MOTIF XS6/MOTIF XS7. Устанавливая платы
mLAN16E2, Вы можете модернизировать MOTIF XS6 или
MOTIF XS7 для удобного и простого подключения к IEEE
1394-совместимому компьютеру.
“Yamaha рекомендует, чтобы Вы использовали IEEE 1394
кабели длиной 4.5 метра или меньше.
Цифровой аудио выход через разъем mLAN установлен на
24 бита/44,1кГц
mLAN
“mLAN” - цифровая сеть,
спроектированная для музыкальных
приложений. Она использует и расширяет
стандарт IEEE 1394. При подключении MOTIF XS,
оборудованного mLAN, (MOTIF XS6/7, с установленной
платой mLAN 16Е2, или MOTIF XS8) к компьютеру
соединением "точка-точка" через кабель IEEE1394,
Вы можете одновременно передавать аудио данные
всем каналам и MIDI данные всем портам компьютера
и MOTIF XS. Этот вид соединения, его возможности
и применения, обозначаются в данном Руководстве
пользователя - "mLAN".
Подробности и последняя информация о mLAN
представлены на URL: http://www.yamahasynth.com/
* Название “mLAN”, и его эмблема (выше) - торговые
марки.
