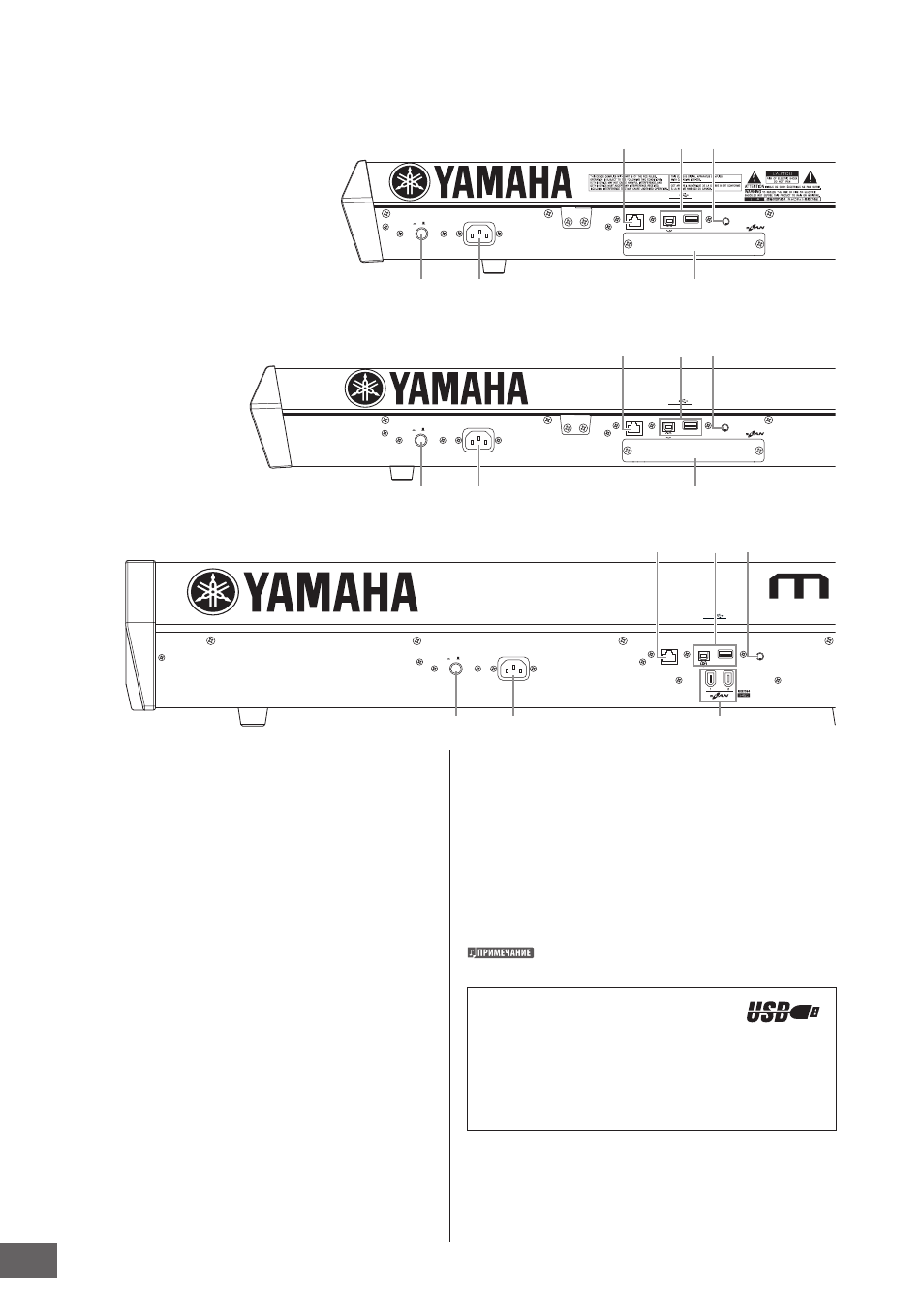

Контроллеры и Разъемы
Задняя панель
Выключатель POWER (стр. 19)
Включает и выключает питание инструмента
AC IN (разъем для подключения шнура питания)
(стр. 19)
Подключите шнур питания в этот разъем перед
подключением шнура питания к сети AC. Используйте
только шнур питания, поставляемый с этим инструментом.
Если поставляемый шнур потерян или поврежден и
должен быть заменен, свяжитесь с вашим дилером Yamaha.
Использование несоответствующей замены может привести
к пожару и электротравме!
Разъем ETHERNET (стр. 86)
Вы можете подключить MOTIF XS с сети LAN, используя
этот разъем и кабель LAN. При этом подключении MOTIF XS
получает доступ компьютерам этой сети.
Разъемы USB (стр. 43 и 85)
Есть два различных типа разъемов USB, и инструмент имеет
оба.
Разъем TO HOST USB используется, чтобы подключить
инструмент с компьютером через кабель USB, и позволяет
Вам передавать MIDI данные между устройствами. В
отличие от MIDI, USB может обрабатывать несколько портов
с использованием одного кабеля.
USB подключение между инструментом и компьютером
может использоваться только для передачи MIDI данных.
Никакие звуковые данные не могут быть переданы через
USB.
Разъем USB TO DEVICE используется, чтобы подключить
этот инструмент с запоминающим USB устройством
(жесткий диск, дисковод компакт-дисков, флэш-диск,
и т.д.) через кабель USB. Это позволяет Вам сохранять
данные, созданные на этом инструменте, на внешнем
запоминающем USB устройстве и загружать данные с
устройства USB на инструмент. Операции Сохранения/
Загрузки могут быть выполнены в режиме Файла.
Более подробно о USB на стр. 43 и 85.
USB
USB – сокращение от Универсальной
Последовательной Шины. Это последовательный
интерфейс для подключения компьютера с
периферийными устройствами, который намного
быстрее передает данные по сравнению с обычными
подключениями последовательного порта.
Регулятор контрастности дисплея (стр. 20)
Используйте этот регулятор, чтобы установить
оптимальную четкость изображения на дисплее.
