Страница 99
95
Настройка вылета маркера
Как правило, орудие поставляется с полностью
задвинутыми рычагами маркеров, поэтому требуется
настройка вылета маркеров. Кроме того, его нужно
проверять если:
-
Была изменена высота рабочего бруса.
-
Был изменен угол диска маркера.
-
Была изменена ориентация диска маркера.

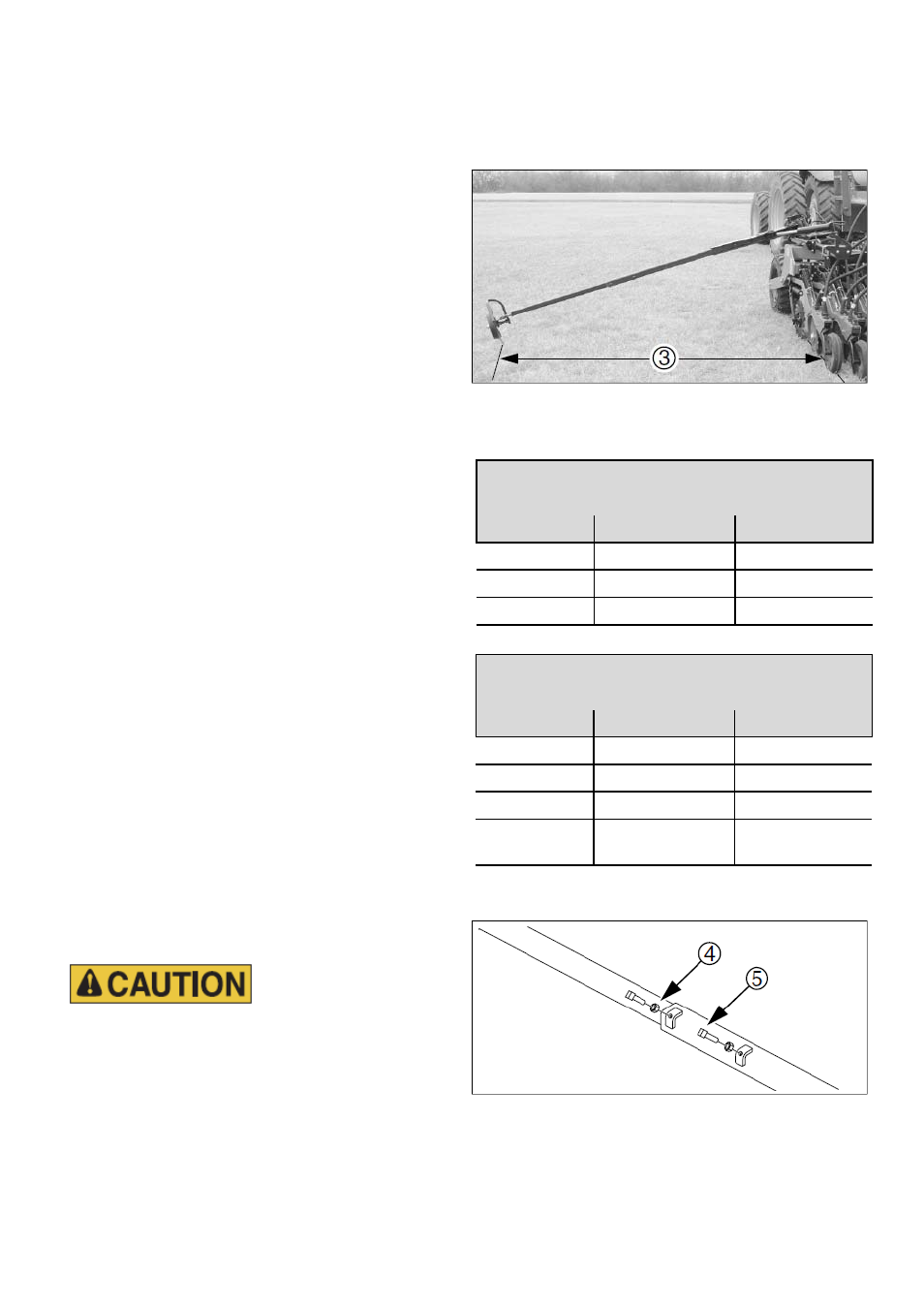

См. Рис. 84
Измерьте вылет маркера (3) в полевых условиях, опустив
сошники на рабочую глубину, отрегулировав высоту
рабочего бруса (стр. 81) и распределение нагрузки на
боковые секции (стр. 85).
Вылет маркера (3) измеряется по земле, от центра
внешней высевающей секции до следа маркера.
В стандартных моделях вылет маркера составляет
половину расстояния между крайними высевающими
секциями, плюс 1 расстояние междурядья. В стандартных
моделях, между центральной и боковыми секциями
междурядье составляет 21,6 см, благодаря чему среднее
междурядье орудия увеличивается на 1-2%.
В моделях с ограниченной гибкостью вылет маркера
равен
половине
расстояния
между
крайними
высевающими секциями плюс 1 расстояние междурядья.
В таблице справа приведены значения ширины захвата
различных моделей. Для контроля высева используйте
значение ширины захвата или среднюю ширину
междурядья.
Для того. Чтобы изменить вылет маркера:
См. Рис. 84 и Рис. 85
1. Полностью разложите маркер.
2. Протяните орудие вперед на 2 метра.
3. Ослабьте контргайки (4) и установочные винты (5)
внешней секции маркера.
4. Выдвиньте или задвиньте внешнюю секцию так,
чтобы диск
маркера находился на нужном
расстоянии от крайней высевающей секции.
5. Затяните винты и контргайки.
6. Сложите маркер.
ВНИМАНИЕ
Диски маркеров имеют острые края. Будьте осторожны при
работе с ними.
Рис. 84
Измерение вылета маркера
Вылет маркера - модели с ограниченной гибкостью
NTA607HD
-3275
-4006
Междурядье
19,1 см
15,2 см
Вылет маркера
314,3 см
312,4 см
Ширина захвата
609,6 см
609,6 см
Вылет маркера – стандартные модели
NTA607HD
-3275
-4006
Междурядье
1
19,1 см
15,2 см
Вылет маркера
316,9 см
318,8 см
Ширина захвата
614,7 см
622,3 см
Среднее
междурядье
19,2 см
15,6 см
1. Имеется в виду номинальное междурядье
Рис. 85
Установочные винты маркера
