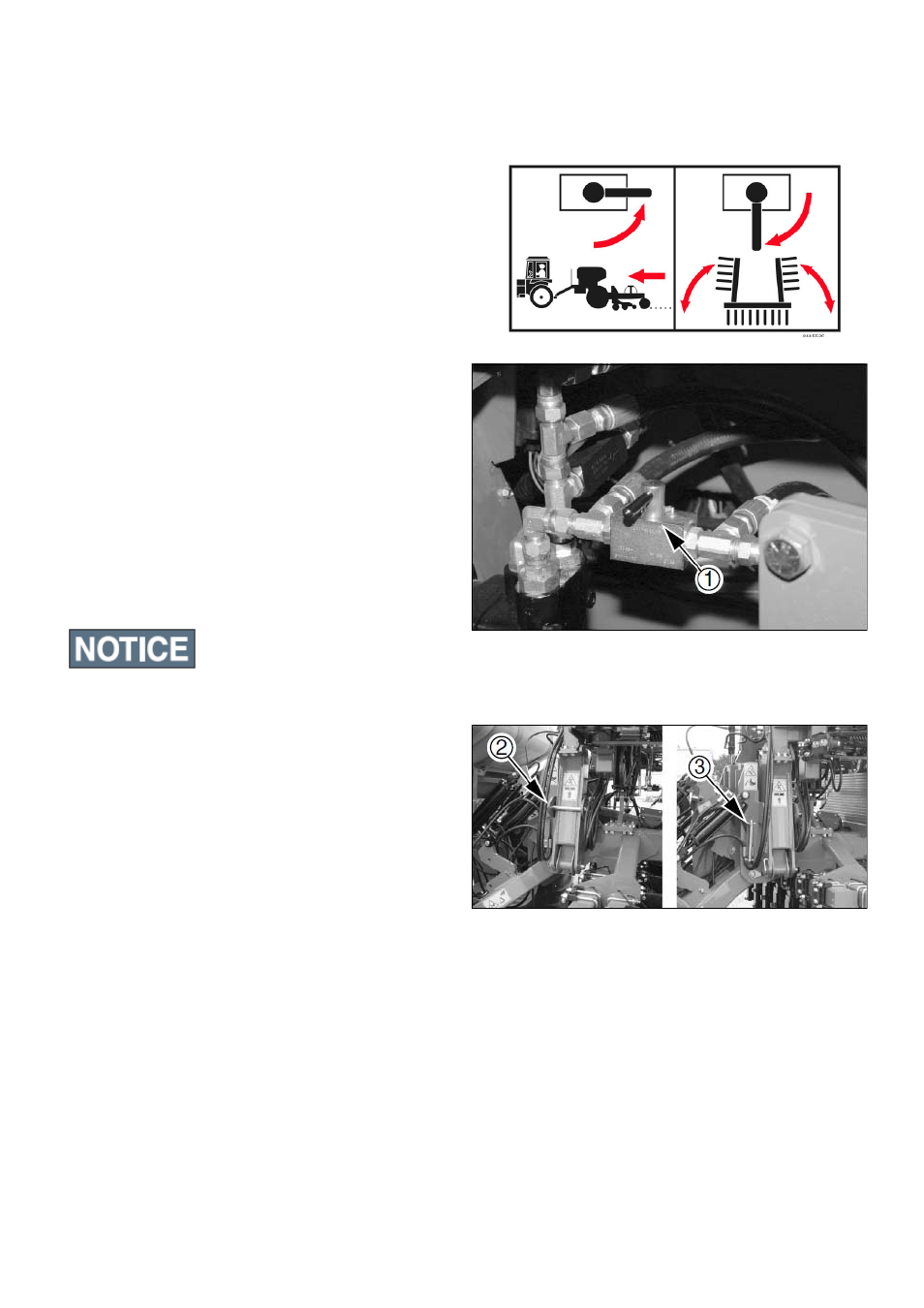

Раскладывание орудия: Шаги
Предполагается, что орудие поднято и сложено.
Выполняйте последовательность от шага 1 до шага 7.
-
Разместите орудие на ровной площадке.
-
Закройте отсечный клапан вентилятора (ниже).
-
Нажмите кнопку «Складывание» на мониторе
-
Сложите боковые секции (стр. 33), чтобы освободить
стопоры боковых секций.
-
Извлеките стопоры (ниже).
-
Поднимите орудие, чтобы разложить опорные колеса
(стр. 37).
-
Разложите боковые секции (стр. 30).
Раскладывание: разместите на ровной площадке
1.
Разместите орудие на ровной площадке вдали от
опор электропередач и деревьев.
Во время раскладывания и складывания орудия отсечный
клапан вентилятора должен быть закрыт, иначе возможно
повреждение вентилятора и сальников.
Примечание
См. Рис. 18
5. Извлеките стопорные штифты обеих боковых секций
из пазов (2) и закрепите их в положении для
хранения (3).
Раскладывание: закройте клапан вентилятора
См. рис. 17
2. Установите рукоять клапана (1) перпендикулярно
корпусу клапана. Он находится в передней части
тележки, слева от вентилятора.
Рис. 17
Отсечный клапан закрыт
Рис. 18
Извлеките стопоры боковых секций
Раскладывание: Сложите орудие
3. Нажмите кнопку «Сложить орудие» на мониторе.
4. Полностью
задвиньте
штоки
цилиндров
складывания,
чтобы
освободить
стопоры.
Переключите
гидросистему
в
нейтральное
положение (не в плавающее).
Раскладывание: Извлеките стопоры
31
