См. Рис. 120
Тормозные колодки следует устанавливает так, чтобы
квадратный паз (2) был сверху, а L-образные кронштейны
(3) смотрели в стороны от шпинделя.
36. Наживите нижний паз колодки на шарнирный болт (1)

опорного щита. Затем нанесите слой состава
Lubriplate®110 на поверхность под опорным щитом,
возле мест его крепления шарнирным болтами.
Оденьте верхний паз колодки на вилку штока
цилиндра (4).

37. Несильно прикрутите колодку к опорному щиту (5) с

помощью болта (6), большой плоской шайбы (7), двух
пружинных шайб (8) и корончатой гайки (9). Пока не
устанавливайте шплинт.

Примечание: Шайбы пружин (8) имеют чашевидную

форму. Устанавливайте их на болт вогнутой стороной
друг к другу «()».

38. Затяните корончатые гайки (9) так, чтобы шайбы

пружин (8) выровнялись. Отпустите гайку на 1/6
оборота, затем еще немного, чтобы совместить
отверстие болта с метками гайки. Зафиксируйте
корончатую гайку с помощью шплинта (а)

39. Вставьте пять штифтов опорного щита через

пыльник (b) и шпиндель. Зафиксируйте с помощью
запорных шайб (c) и гаек (d).

Установка новых тормозных колодок

Установка пружин

См. Рис. 121
40. Оденьте рычаг стояночного тормоза (2) через нижние

отверстия тормозных колодок со шпиндельной
стороны опорного щита перемычкой тормозного
рычага (1) вперед.

41. Вставьте загнутый вдвое конец пружины стояночного

тормоза (3) в отверстие в задней части рычага
стояночного тормоза. Оденьте загнутый один раз
конец пружины на выступ переднего рычага.

42. На кронштейнах устройства регулировки зазоров (4)

(в верхней части колодок), вставьте загнутый вдвое
конец пружины тормозной колодки (5) в ближайшее к
ребру тормозной колодки отверстие. Зацепите
загнутый

один

раз

конец

пружины

за

соответствующее отверстие второй колодки.

43. Зацепите загнутый вдвое конец последней пружины

(6) за нижний круглый паз (7) ребра колодки.
Зацепите загнутый один раз конец пружины за
соответствующее отверстие второй колодки.

44. Установите устройство регулировки зазоров (8) на

кронштейны (4). Стопор (9) должен смотреть вверх и
вправо. Установите шплинты (а)

45. Затяните шарнирные болты (b) до норматива.

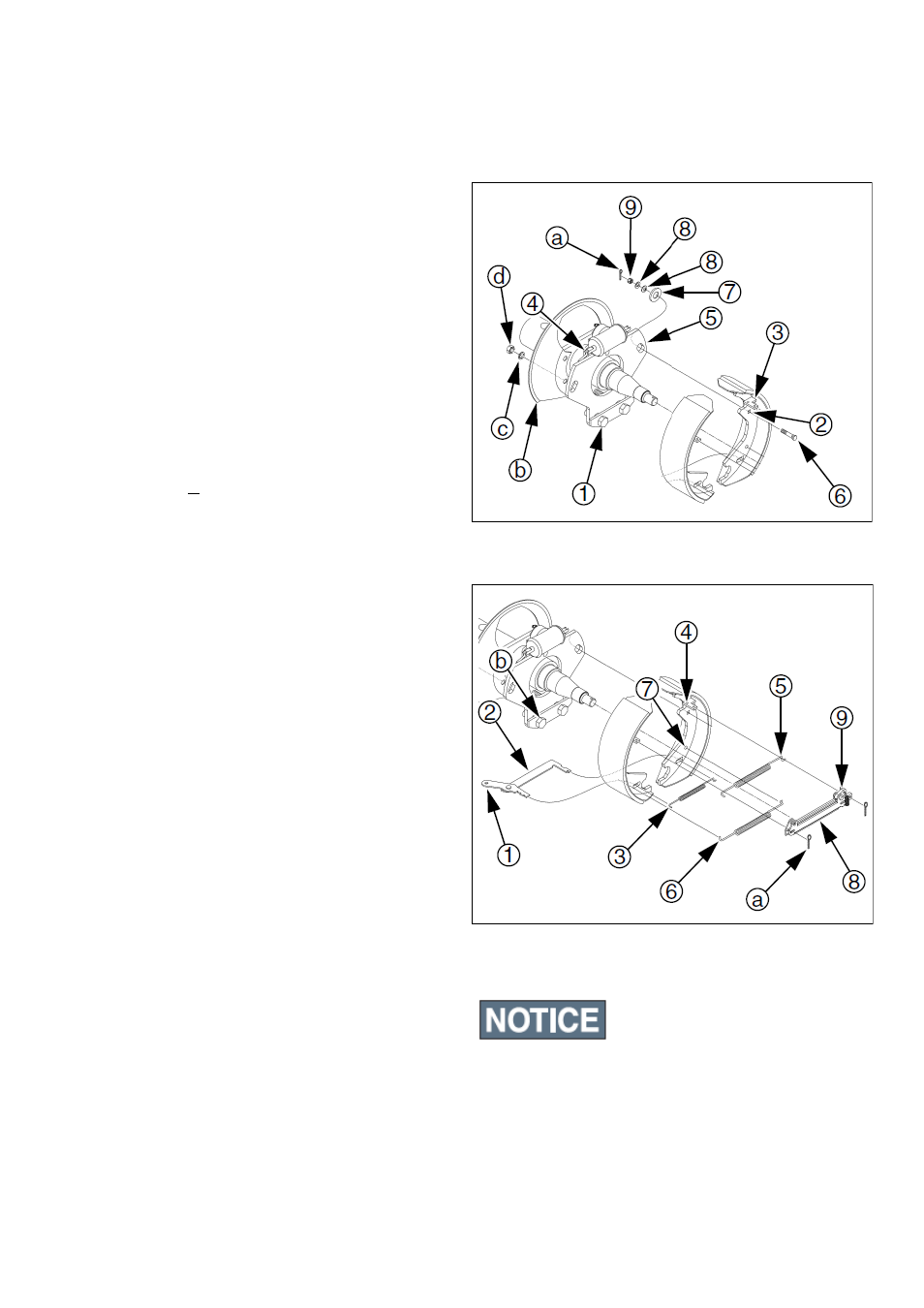

Рис. 120

Установка тормозных колодок

Рис. 121

Установка пружин тормозных колодок

Не натягивайте устройство регулировки пазов. Оно
самостоятельно настроится после первого использования.

Примечание

126
