См. Рис. 66
См. «Высота и выравнивание» на стр. 26. Высота
рабочего бруса регулируется шайбами на штоках главных
подъемных цилиндров (1).
Для замены регулировочных шайб:
1. Поднимите орудие (стр. 39).
2. Снимите или добавьте необходимое количество
регулировочных шайб. Неиспользуемые шайбы
хранятся на специальных кронштейнах.
Примечание: Данные в таблице приблизительны.
Настройки прикатывающих колес, степень износа
дисков сошников и производственные допуски могут
стать причиной отклонений от табличных значений.
Выбирайте конфигурацию регулировочных шайб на
основании полевых замеров.
Примечание: При задвинутом штоке главного цилиндра и
минимальной высоте рабочего бруса 58,4 см, шток
цилиндра выглядывает из цоколя на 57 мм. При
необходимости увеличить высоту рабочего бруса
выше минимума, стопка регулировочных шайб
должна быть толще 57 мм.
Примечание: Высота рабочего бруса изменяется на 2 см
на каждый 1 см установленных регулировочных
шайб.
Примечание: Максимальная толщина стопки
регулировочных шайб составляет 10,2 см.
Высота рабочего бруса

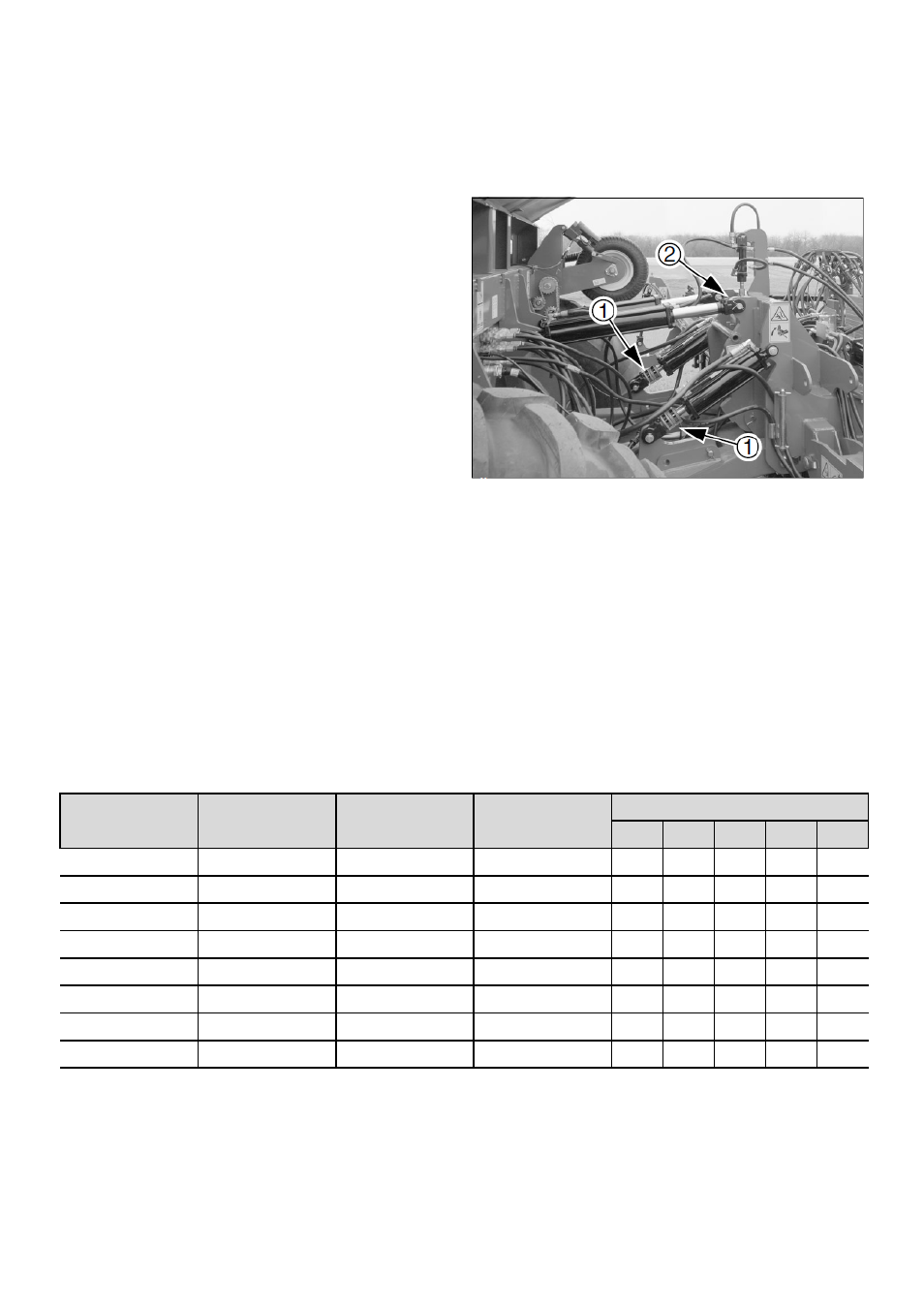

Рис. 66
Регулировочные шайбы на штоках цилиндров
Максимальная
глубина сошника
Максимальная
глубина колтера
Высота
рабочего бруса
Высота
стопки шайб
Регулировочные шайбы
5,1 см 3,8 см 3,2 см 2,5 см 1,9 см
10,2 см 11,4 см 58,4 см 5,7 см Х Х
8,9 см 10,2 см 59,7 см 6,4 см Х Х
7,6 см 8,9 см 61,0 см 7,0 см Х Х
6,4 см 7,6 см 62,2 см 7,6 см Х Х Х
5,1 см 6,4 см 63,5 см 8,3 см Х Х Х
3,8 см 5,1 см 64,8 см 8,9 см Х Х Х
2,5 см 3,8 см 66,0 см 9,5 см Х Х Х
1,3 см 2,5 см 67,3 см 10,2 см Х Х Х
