Складывание: Установите стопорные штифты
См. Рис. 23
9. Извлеките стопорные штифты (1) каждой боковой
секции из пазов для хранения и установите их в
рабочее положение (2)
Складывание: Проверьте замки
См. Рис. 24
10. Осмотрите замок центральной секции и убедитесь:
10а. Что шток запорного цилиндра (3) выдвинут,
10б. Что запорный брус (4) ниже краев запорной
пластины (5).
Если шток цилиндра выдвинут, но запорный брус не
полностью зашел за пластину, выдвиньте штоки
подъемных цилиндров.

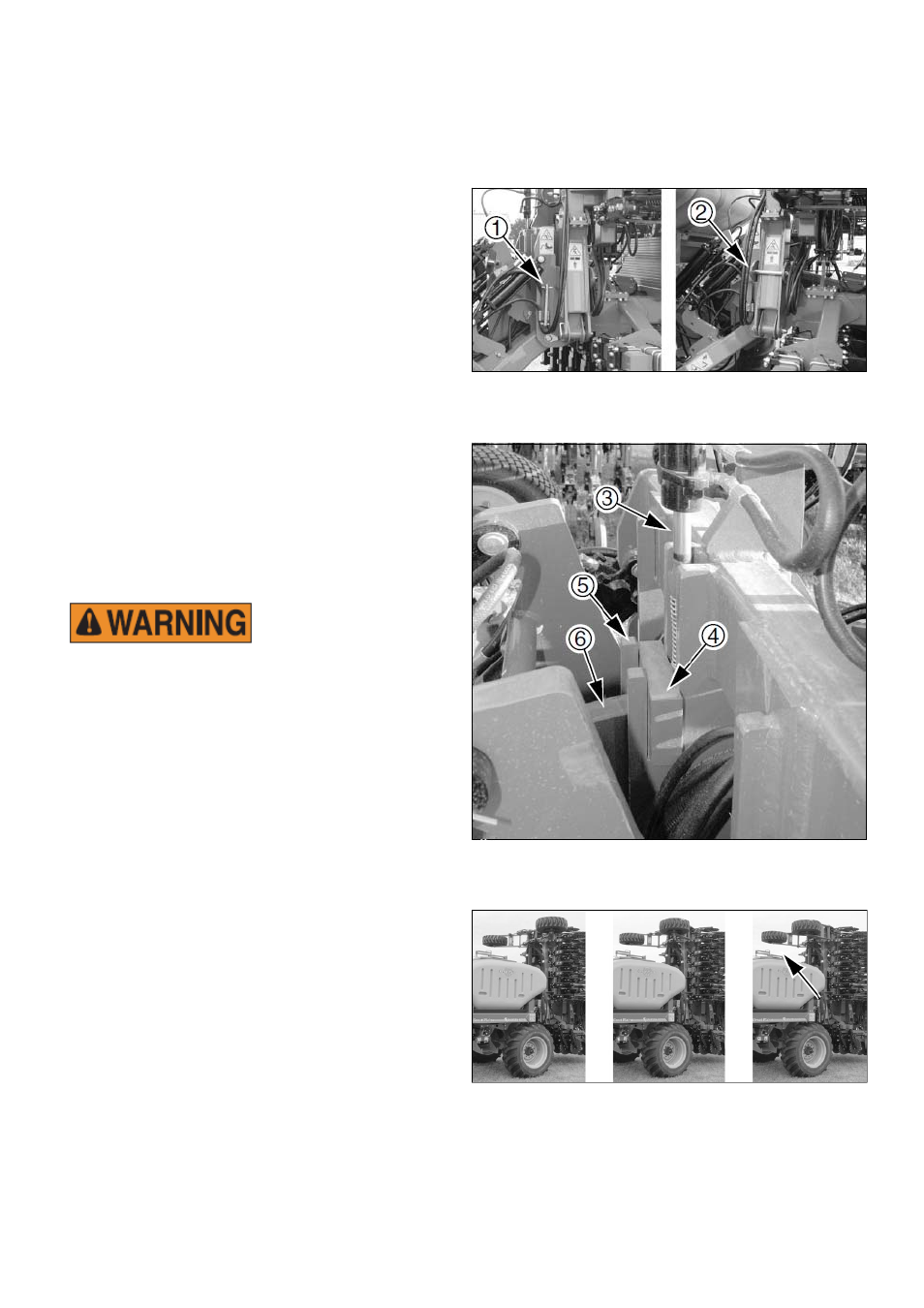

Рис. 23
Установите запорный штифт
Рис. 24
Замок центральной секции
Рис. 25
Складывание опорных колес
Угроза удара / защемления боковой секцией. Убедитесь, что
замок центральной секции закрыт. В противном случае,
поднимите и снова опустите орудие. Если запорный брус не
полностью вошел в паз, он может не задействовать
соединительный брус (6), и орудие медленно опустится
после того, как будет отключена подача масла. Это может
повлечь серьезные травмы или смерть, если в этот момент
кто-то будет находиться под орудием.
ОСТОРОЖНО
Складывание: Сложите опорные колеса
См. Рис. 25
11. Задвиньте штоки цилиндров подъемного контура для
того, чтобы втянуть опорные колеса и уменьшить
транспортную ширину орудия. Переключите контур в
нейтральное положение, чтобы удержать колеса в
транспортном положении.
Складывание: Режимы гидроконтуров
12. Переключите подъемный контур в плавающий режим
для перевозки или хранения. Оставьте контур
складывания / вентилятора в нейтральном режиме.
