См. Рис. 117
14. Выясните название производителя колодок (8).
Колодки, поставляемые Great Plains, имеют штамп
«AL-KO».
15. Очистьте детали системы от пыли.
16. Оцените толщину колодок (9). Она должна
составлять не менее 1,6 мм (включая толщину
подошвы). Убедитесь в отсутствии смазки, грязи,
глубоких царапин и сколов. Наличие тонких трещины
не требует замены колодок.
17. Осмотрите крепление колодок. Осмотрите пазы,
штифты и пружины на предмет износа. Проверьте
упругость пружин. Они должны полностью оттягивать
колодки, когда тормоз не задействован.
Примечание: Следует заменять пружины вместе с
тормозными колодками.
18. Осмотрите колесные цилиндры на предмет утечек.
Если деталей, требующих замены, не обнаружено,
переходите к шагу 49.
См. Рис. 118
19. Снимите
шплинт устройства автоматической
регулировки зазоров (1). Отодвиньте упор (2) и
снимите устройство (3).
20. При необходимости, разберите его для очистки.
Осмотрите стопор и клетку на предмет износа или
повреждения. Если какие-то детали устройства
регулировки
зазоров повреждены, полностью
замените устройство.
21. Нанесите слой состава Lubriplate®110 на устройство.
Избегайте попадания любой смазки на поверхность
тормозных колодок.
22. Снимите верхнюю пружину (4) между колодками
(была под устройством регулировки зазоров), а затем
нижнюю пружину (5) между колодками.
23. Ослабьте гайки (6) нижних болтов с буртиком.
Отожмите тормозные колодки в стороны в нижней их
части (чтобы снять рычаги стояночной тормозной
системы).
24. Отсоедините перемычку тормозного рычага (7).
25. Снимите нижнюю пружину (8) между рычагами
стояночного тормоза.
26. Снимите рычаги стояночного тормоза (9). Отложите
его в сторону вместе с пружиной (8).
Используйте только оригинальные запасные части.
Использование не рекомендованных запасных частей может
привести к повреждению орудия, травмам или смерти
оператора. Приобретайте запасные части согласно
Руководству по запасным частям (166-283Р)
ОСТОРОЖНО

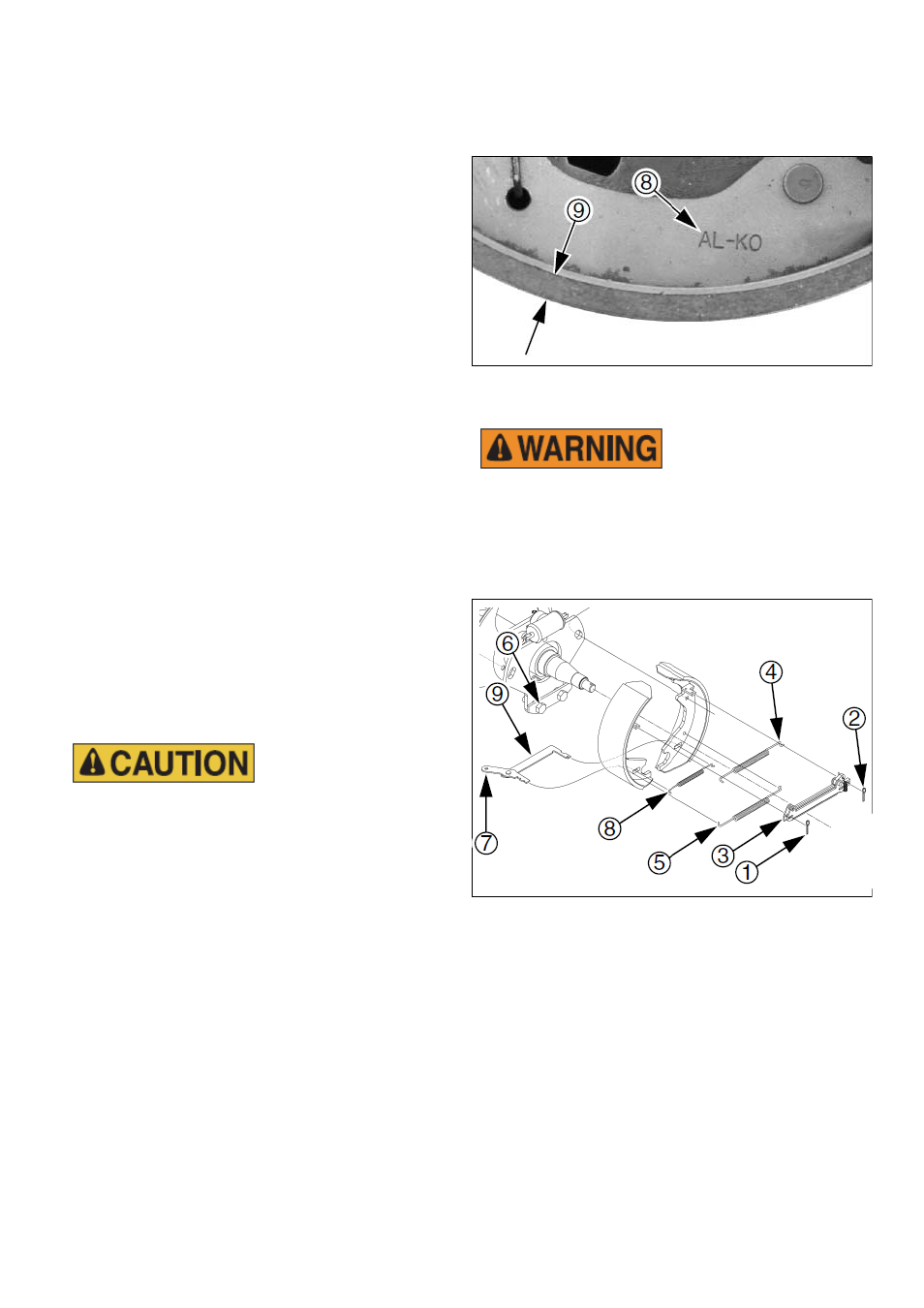

Рис. 117
Опознавательный знак и толщина тормозной колодки
Рис. 118
Демонтаж пружин тормозных колодок
