Подключение гидравлических шлангов
Жидкость под высоким давлением. Производить наладку
гидравлической системы может только квалифицированный
персонал!
Остерегайтесь утечек жидкости под высоким давлением.
Она может проникнуть под кожу и причинить серьезную
травму. Используйте защитную одежду и защиту органов
зрения во время работы с гидравлической системой. Всегда
снижайте давление в гидросистеме перед отключением
гидрошлангов.
Гидравлические шланги Great Plains имеют цветовой код
для облегчения их подключения к выходам трактора.
Шланги, идущие к клапану одного контура, помечены
одним цветом.
Шланг, идущий к вентилятору (желтый), должен быть
подключен к контуру, способному подавать большой
объем жидкости на протяжении длительного времени.
Примечание: Данная модель сеялки совместима только с
тракторами, оснащенными гидросистемой с закрытым
центром.
См. Рис. 5
Для различения шлангов одного гидравлического контура
пользуйтесь пластиковой биркой. Шланги, обозначенные
символом раздвинутого цилиндра, идут к цокольному
концу цилиндра. Шланги, обозначенные символом
сдвинутого цилиндра, идут к штоковому концу цилиндра.
При
подключении гидромотора вентилятора,
подключайте шланг, обозначенный символом сдвинутого
цилиндра, ко входу гидромотора.
Кроме
того, гидромотор вентилятора требует
подключения дополнительной линии слива, по которой
будет отходить жидкость, используемая для охлаждения.
Шланги маркеров поставляются с тележкой даже если
маркеры
не установлены. См. «Подключение
гидросистемы маркеров» на стр. 161..
ОСТОРОЖНО

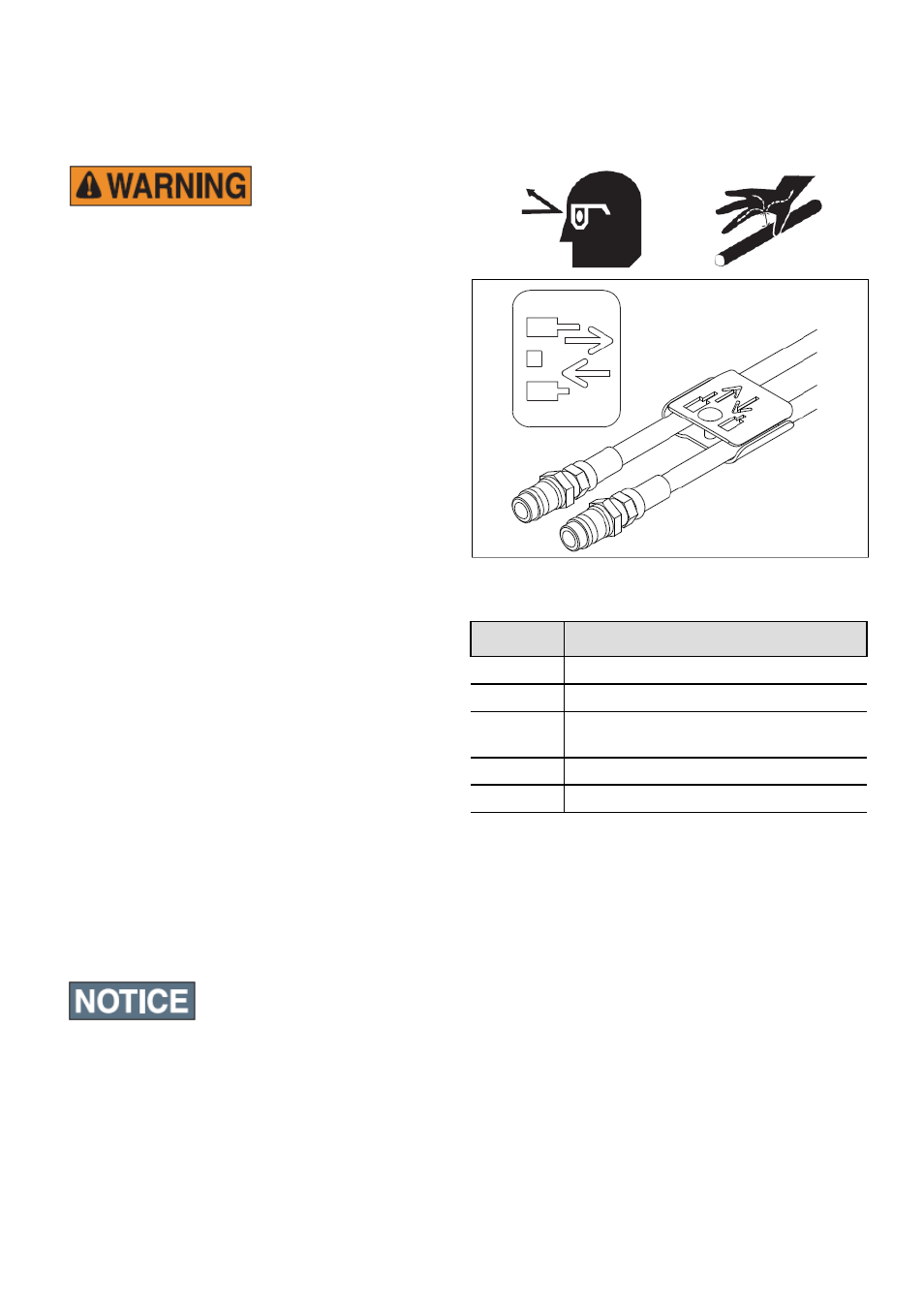

Рис. 5
Пластиковая бирка
Цвет Назначение контура
Оранжевый Маркер / Вспомогательная система
Синий Поднимание сошников
Желтый Складывание боковых секций / Распределение
нагрузки / Блокировка вентилятора
Черный Слив
«Тормоз» Гидравлическая тормозная система (опция)
Защита сальников гидромотора
вентилятора
Подключение линии низкого давления (слива):
11. Подключите сливной шланг к фитингу линии низкого
давления.
12. Подключите шланг возврата низкого давления
гидромотора к коннектору возврата низкого
давления. Он имеет большую быстросъемную муфту
27 мм.
13. Подключите гидравлические шланги к разъемам
трактора.
Линию слива необходимо подключать первой, а отключать
последней, чтобы избежать повреждения сальников
гидромотора. Линия возврата использует шланг толщиной
всего 6,3 мм, и маленький коннектор.
Не подключайте сливной шланг к разъему под давлением.
Примечание
23
