Обслуживание маркеров (опция)
См. Рис. 127
Рычаг маркера крепится на основании маркера с
помощью срезного болта (1), который предназначен для
защиты маркера в случае, если маркер встретит
препятствие. В таком случае происходит срезание болта,
благодаря чему маркер складывается назад вокруг
второго болта (2).
Заменяйте срезной болт только аналогичным болтом
5/16-16 х 4’’, Категории 5, (каталожный номер 802-223С).
Если невозможно заменить срезной болт таким же,
временно замените его болтом и гайкой М10х10,0 Класса
8,8. крепите его с помощью двух гаек (3).
Срезной болт маркера
Примечание: Не используйте болт более низкой
категории, поскольку это приведет к слишком частой
замене срезных болтов.
Замена срезного болта болтом более высокой категории
может привести к повреждению орудия.
Примечание
1. Изучите информацию на стр. 114.
См. Рис. 128
2. Разложите маркеры и ослабьте фитинги цокольных
(4) и штоковых (5) концов цилиндров маркеров.
3. Когда трактора работает на холостых оборотах,
подавайте масло в контур маркеров до тех пор, пока
на фитингах не выступит масло. Затяните эти
фитинги. Затем измените направление подачи масла
и дождитесь, пока масло выступит на остальных
фитингах. Затяните эти фитинги.
4. Снова подавайте масло в контур, пока оно не
выступит на фитингах второго маркера. Затяните эти
фитинги. Затем измените направление подачи масла
и дождитесь, пока масло выступит на остальных
фитингах. Затяните эти фитинги.
5. Медленно сложите и разложите маркеры, чтобы
убедиться, что в системе не осталось воздуха
Прокачка гидросистемы маркеров
Примечание: Будьте осторожны при первом складывании
и раскладывании маркеров. Убедитесь, что они не
защемляют гидравлические шланги системы.
ВНИМАНИЕ
Остерегайтесь удара маркером. Не позволяйте никому
стоять рядом с маркером или с торцом боковой секции во
время работы маркера. При отказе гидросистемы маркеры
могут неожиданно упасть.

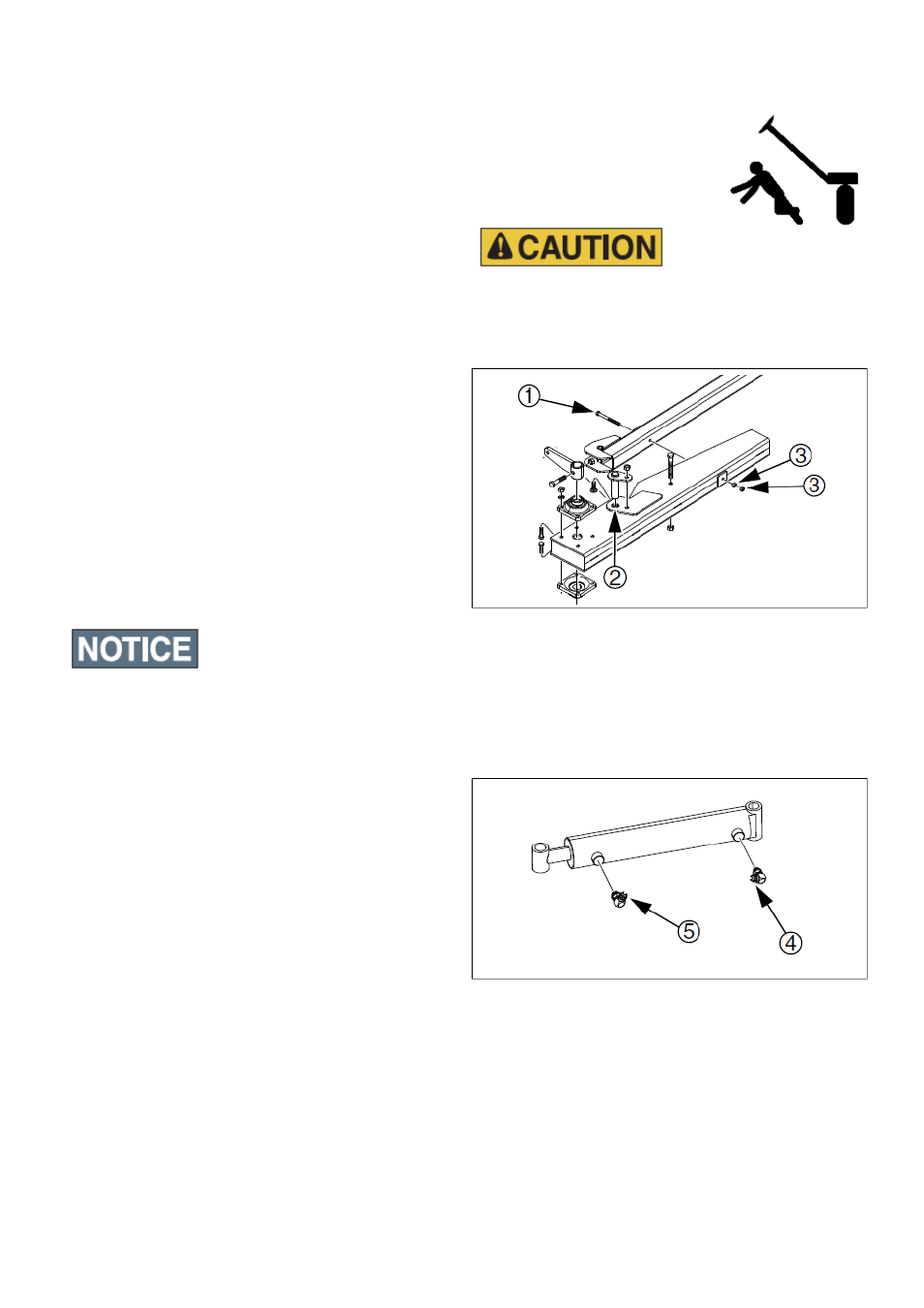

Рис. 127
Срезной болт маркера
Рис. 128
Фитинги прокачки контура маркеров
