Транспортные замки
Замки предназначены для удержания боковых секций
орудия в сложенном, а центральной секции – в поднятом
состоянии. Замки опорных колес не используются в
нормальном операционном цикле (при работе в поле или
перевозке).
Для установки замков опорных колес необходимо, чтобы
орудие было разложено и опущено.
1. Поднимите орудие.
См. Рис. 89
2. Установите замки опорных колес. Снимите замки (1)
с кронштейнов (2) и установите на штоки цилиндров
(3).
См. Рис. 90
3. Начните складывать орудие (стр. 33) так, чтобы шток
запорного цилиндра центральной секции (1)
выдвинулся и активировал замок центральной секции
(1).
4. Опустите орудие.
Не полагайтесь на гидравлическую систему, она не способна
надежно удерживать орудие в поднятом состоянии. Всегда
используйте транспортные замки центральной секции. если
необходимо работать на или под орудием. Подъемные
цилиндры без замков постепенно оседают.
Не полагайтесь на транспортные замки, они не способны
надежно удержать сложенные боковые секции. Всегда
используйте транспортные замки опорных колес, если
необходимо работать на или под орудием.
ОСТОРОЖНО
Отключение транспортных замков
1. Поднимите орудие.
2. Снимите замки опорных колес. Установите их на
кронштейны.
3. Для того, чтобы опустить орудие, начните процесс
раскладывания (стр. 31) для того, чтобы отключить
замок центральной секции.
Для того, чтобы сложить орудие, оставьте замок
центральной секции активированным и сложите
орудие (стр. 33).

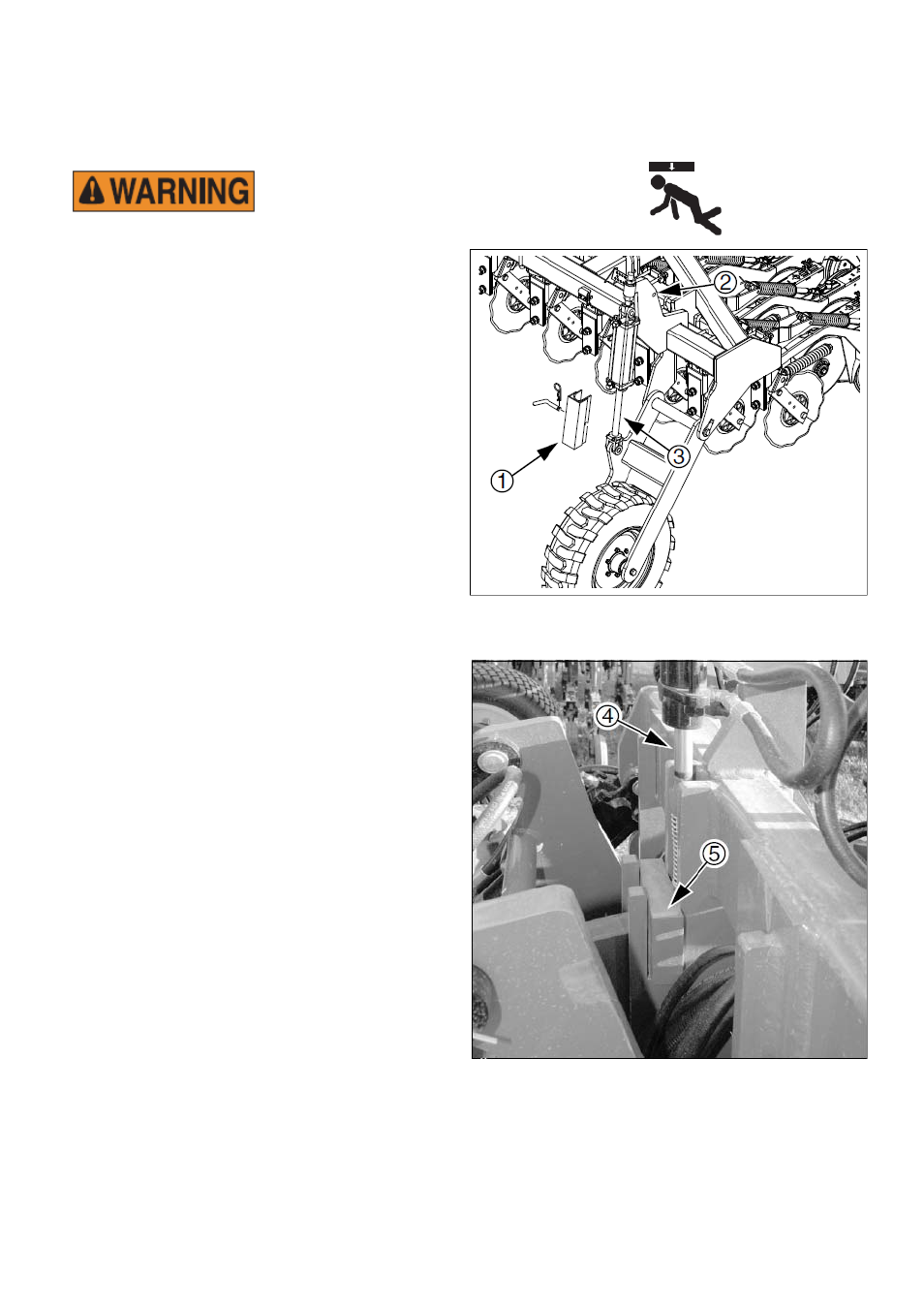

Рис. 89
Замок опорного колеса
Рис. 90
Замок центральной секции
105
