См. Рис. 61
Вариаторный привод позволяет плавно регулировать
скорость работы высевающих аппаратов и норму высева.
Скорость вращения высевающих аппаратов регулируется
с помощью рукояти коробки передач. Рукоять имеет
индикатор (1), а на корпусе находится регулировочная
шкала. В таблицах норм высева указано, какова будет
норма высева для каждого положения индикатора
контрольной рукояти.
- Ручная регулировка: в стандартной комплектации,
привод регулируется вручную с помощью рукояти (2),
основываясь на табличном значении и на результатах
калибровки.
- Регулировка сервоприводом: с помощью опции
вариаторного привода, привод регулируется с помощью
линейного
исполнительного механизма (4).
Сервоприводом управляет монитор исходя из
введенной желаемой нормы высева и константы
калибровки.
Настройка вариаторного привода
Примечание: Вариаторный привод обеспечивает
нормальную работу высевающих аппаратов в
диапазоне значений от 30 до 70. Если необходимая
норма высева имеется в таблицах как высокой, так и
низкой нормы высева, выберите ту таблицу, в которой
значение вариаторного привода будет попадать в этот
диапазон.
Не рекомендуется эксплуатировать
высевающие аппараты при настройке вариаторного
привода ниже 20.
Примечание: Если из обоих бункеров предполагается
одновременный высев одного и того же материала,
ищите
в Таблицах норм высева значение,
соответствующее половине желаемой нормы. Не
делите значение вариатора на два – зависимость
нормы высева от значения вариатора нелинейна.
1. Найдите в таблице норм высева нужный материал,
конфигурацию высевающего вала и тип
передаточного числа. Запишите значение вариатора.
2. Извлеките шплинт, фиксирующий регулировочную
рукоять привода.
3. Вращайте рукоять до тех пор, пока индикатор не
укажет на необходимое значение шкалы.
4. Зафиксируйте рукоять шплинтом.
Ручная настройка вариаторного привода

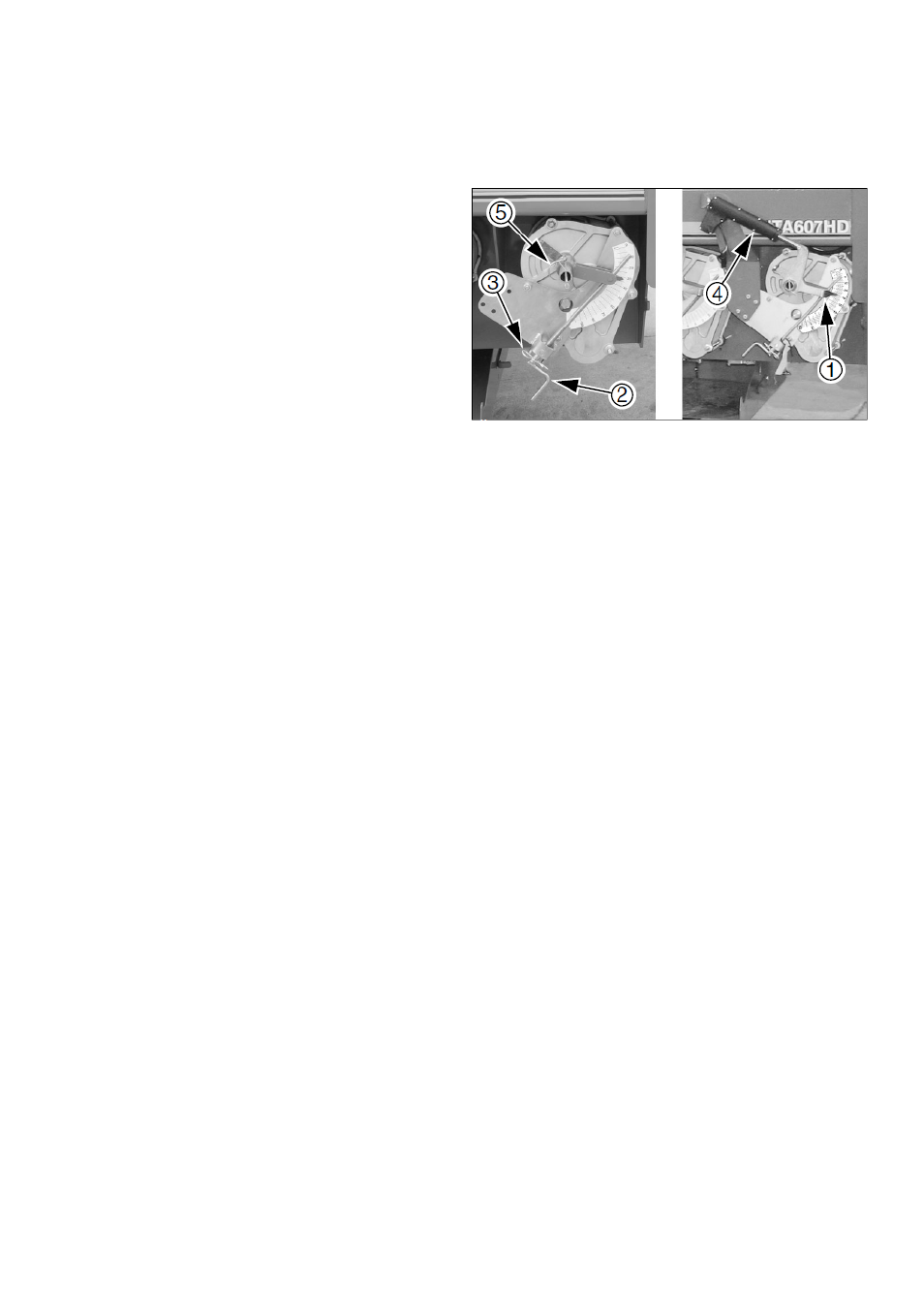

Рис. 61
Вариаторные коробки передач
Примечание: Регулировочная рукоять имеется и в
стандартной комплектации, и в модели с
установленной опцией сервопривода (однако в этих
моделях рукоять отсоединена от контрольного
рычага). Для того, чтобы сделать возможным ручную
регулировку привода, извлеките штифт (5) из рычага
сервопривода и установите его в регулировочную
рукоять.
1. Найдите в таблице норм высева нужный материал,
конфигурацию высевающего вала и тип
передаточного числа. Запишите константу
калибровки.
2. Введите табличное значение константы калибровки в
монитор (в канал, соответствующий нужному бункеру
и приводу). Если была произведена калибровка для
данного
материала, используйте расчетную
константу калибровки..
3. Введите желаемое значение нормы высева в
монитор (в канал, соответствующий нужному бункеру
и приводу).
Настройка вариаторного привода сервоприводом
72
