Прокачка гидросистемы складывания / замков / давления на сошники
Если в системе достаточно масла для безопасной
эксплуатации,
перед
прокачкой
выполните
раскладывание орудия (стр. 30) и опустите сошники (стр.
35).
1. Ознакомьтесь с техникой безопасности на стр. 114.
Примечание: объем гидросистемы вентилятора /
складывания составляет около 20 л.
См. Рис. 102 и Рис. 103
2. Закройте отсечный клапан вентилятора (стр. 58).
Переключите контур в плавающий режим.
3. Отверните запорные кольца контрольных клапанов
распределения нагрузки (1), полностью откройте их,
а затем закрутите их на 3 оборота.
4. Извлеките
штифты
из
штоковых
концов
складывающих цилиндров боковых секций (2), из
штоковых концов цилиндров переноса веса тележки
(3) и из цоколя запорного цилиндра (4). Поверните их
так, чтобы в выдвинутом положении штоки не
упирались в детали орудия.
5. Полностью задвиньте штоки цилиндров складывания
и переноса веса тележки. Полностью выдвиньте шток
запорного цилиндра.
6. Осторожно ослабьте фитинги JIC на цокольных
концах обоих цилиндров складывания (5), на
цокольных концах цилиндров переноса веса тележки
(6) и на штоковом конце запорного цилиндра (7).
7. Медленно выдвигайте штоки цилиндров (подавайте
масло в ту же сторону, что и при работе
вентилятора), пока на одном из фитингов не
выступит масло. Переключите контур в нейтральное
положение
и
затяните
фитинг.
Повторяйте
процедуру, пока не будут затянут все пять фитингов.
8. Продолжайте подавать масло в контур, пока штоки
цилиндров складывания и переноса веса тележки не
будут полностью выдвинуты, а шток запорного
цилиндра – полностью задвинут. Переключите контур
в нейтральное положение.
9. Осторожно ослабьте фитинги JIC на штоковых
концах обоих цилиндров складывания (8), на
штоковых концах цилиндров переноса веса тележки
(9) и на цокольном конце запорного цилиндра (4).
10. Медленно задвигайте штоки, пока на одном из
фитингов не выступит масло. Переключите контур в
нейтральное
положение
и
затяните
фитинг.
Повторяйте процедуру, пока не будут затянут все
пять фитингов.
11. Несколько раз полностью выдвиньте и задвиньте
штоки цилиндров.
12. Снова закрепите штоки цилиндров в пазах и
зафиксируйте их с помощью штифтов.
13. Если
дальнейшая
прокачка
не
требуется,
отрегулируйте контрольные клапаны. См. стр. 85.
116

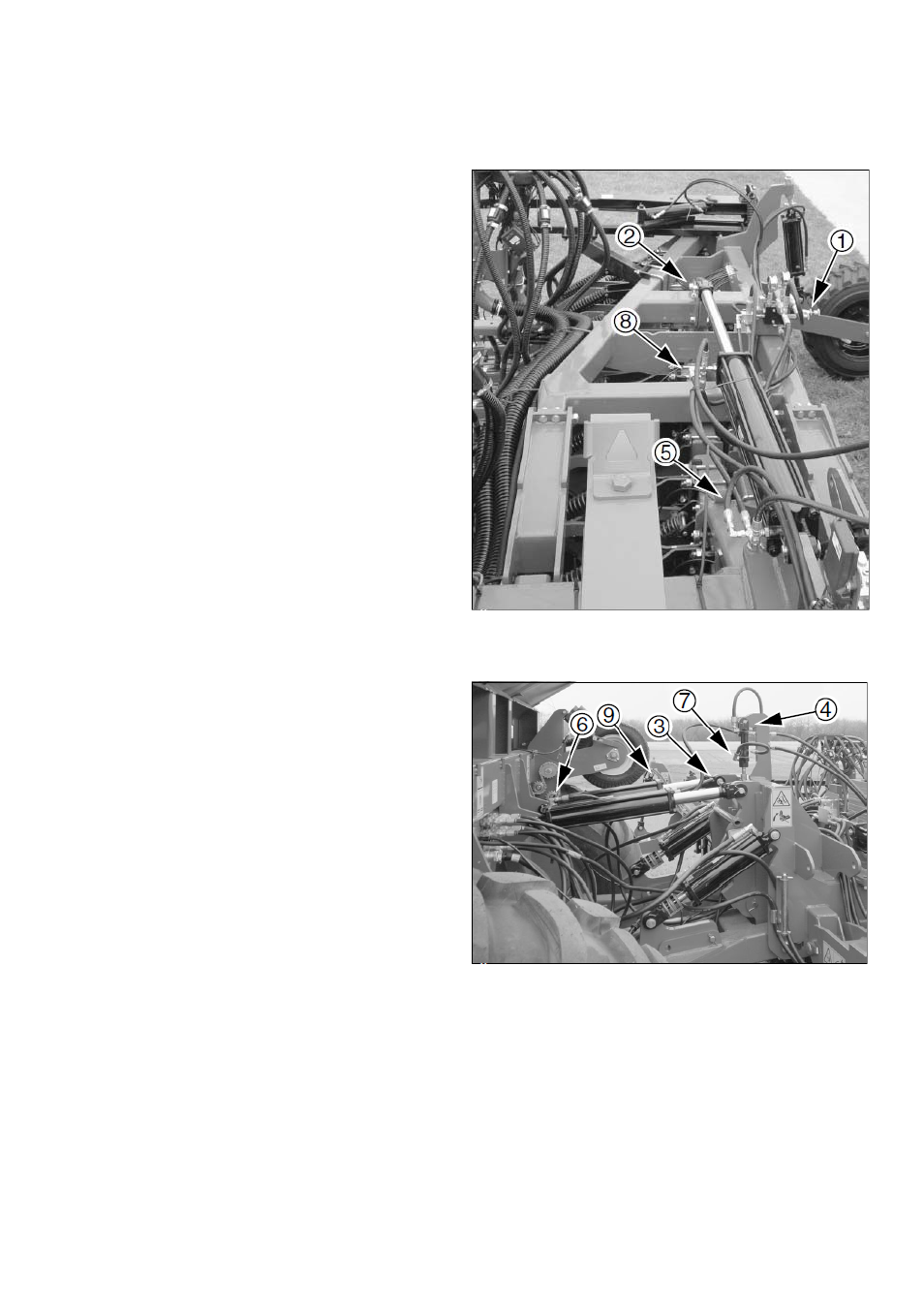

Рис. 102
Фитинги прокачки контура складывания
Рис. 103
Запорный цилиндр
