Страница 150
Размер колеса
Давление
265/70В16.5 (10-16.5) 8-ply skid steer NHS
414 кПа
60 psi
15-19.5 12-ply skid steer NHS
276 кПа
40 psi
13-5х6 4-ply turf saver
110 кПа
16 psi
Таблица значений давления в шинах
Информация по гарантии на колеса
Гарантия на все колеса обеспечивается производителями
колес. См. информацию по гарантии на сайтах
производителей:
Производитель:
Сайт:
Firestone
Gleason
Titan

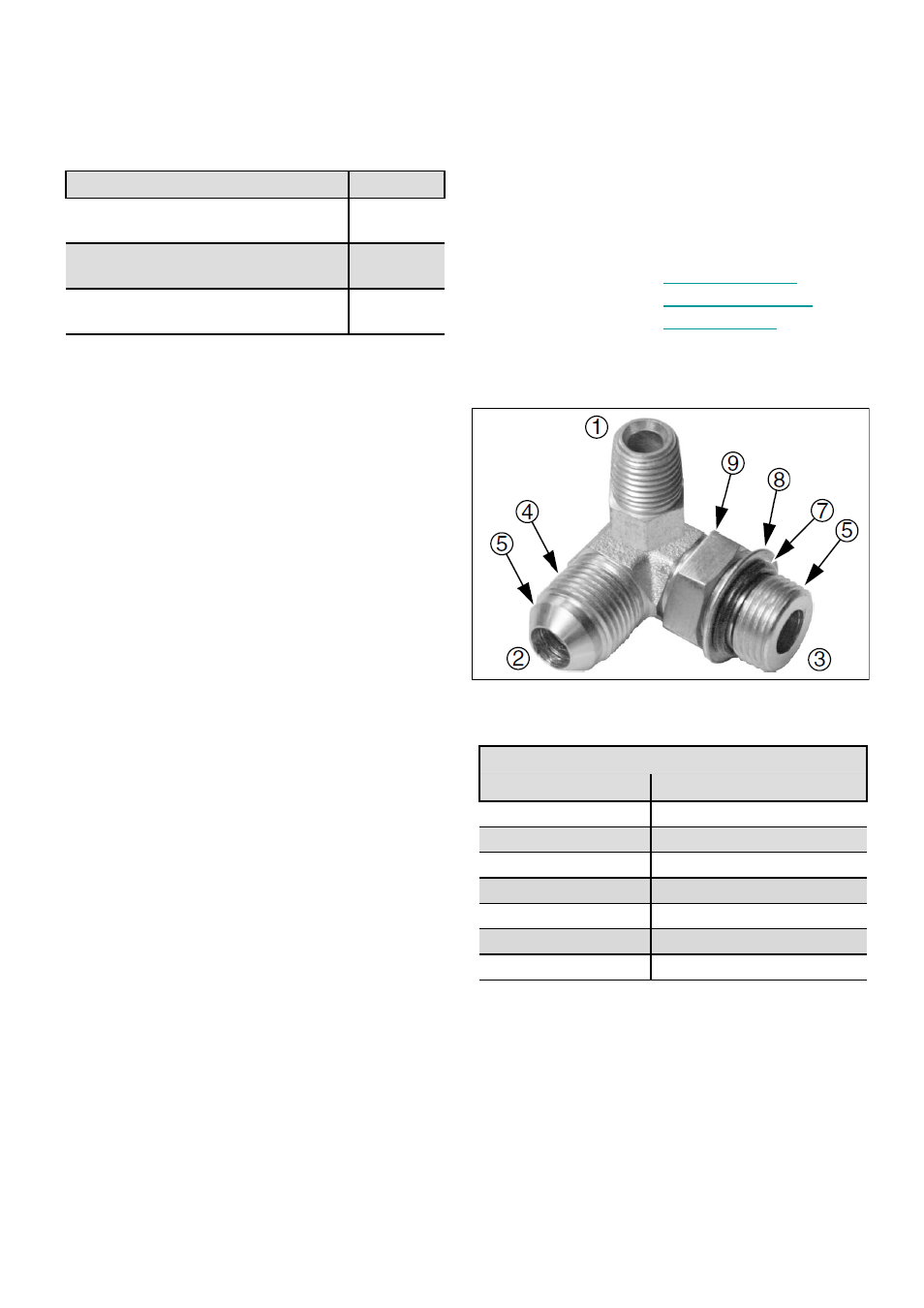

См. Рис. 130 (гипотетический фитинг)
Не извлекайте заглушки коннекторов до момента их
подключения.
(1)
NPT – Имеет коническую резьбу. Не имеет конуса,
раструба и кольца. Нанесите герметик для труб. Не
используйте уплотнительную ленту, это может
привести к забиванию фильтра и / или дидиафрагмы.
(2)
JIC – (SAE J514). Имеет прямую резьбу (4) и конус
37˚ (5) на фитингах типа «папа» (или 37˚ раструб на
фитингах типа «мама»). Не используйте герметик (ни
жидкий, ни ленточный) на фитингах JIC.
(3)
ORB – (SAE J514). Имеет прямую резьбу (5) и
эластомерное кольцо (7). Перед установкой смажьте
кольцо чистым гидравлическим маслом. »). Не
используйте герметик (ни жидкий, ни ленточный) на
фитингах ORB.
Фитинги ORB, требующие ориентации, например,
такие, как изображено на рисунке, имеет также шайбу
(8) и контргайку (9). Открутите гайку так, чтобы она не
касалась шайбы. Закрутите фитинг в коннектор так,
чтобы кольцо коснулось корпуса. Отверните фитинг
так, чтобы он смотрел в нужную сторону. Затяните
контргайку до нормативного момента затяжки.
Гидравлические коннекторы и момент затяжки
Рис. 130
Гидравлический коннектор
Момент затяжки гидравлических фиттингов
Фиттинг
Нм
1/4 NPT
1.5 – 3.0 после затяжки руками
9/16 JIC
24-27
9/16 ORB с контргайкой
16-22
9/16 ORB прямой
24-32
3/4 JIC
37-53
3/4 ORB с контргайкой
27-41
3/4 ORB прямой
37-58
146
