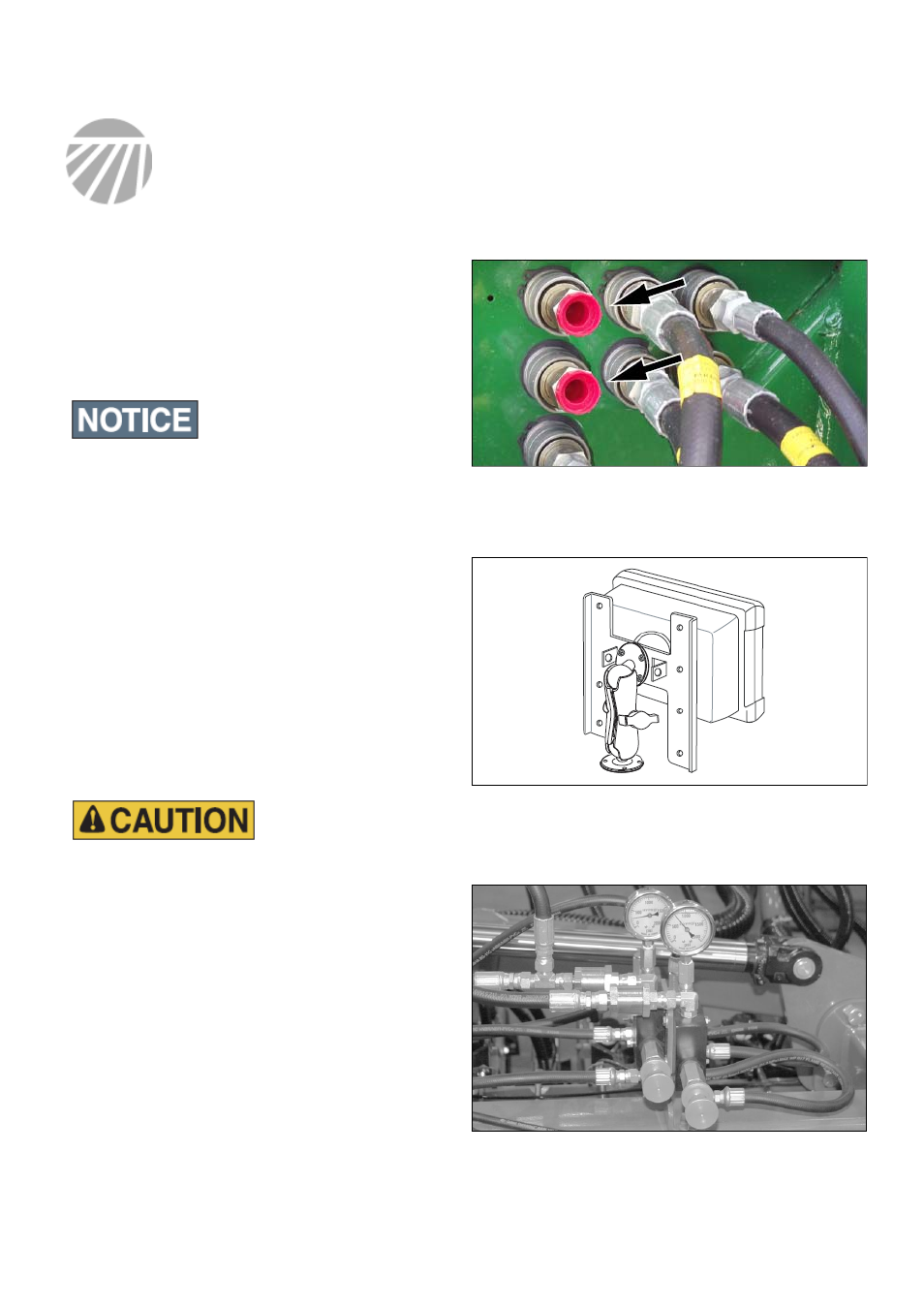

Приложение Б – первичная настройка
Установка консоли
Стандартная система контрольного монитора состоит из
виртуального
терминала,
который
должен
быть
закреплен
в
кабине
трактора.
Данная
система
поставляется компанией DICKEY-john и включает в себя
плоскую скобу для модулей и шарнир для крепления
монитора в кабине трактора. Шарнир крепится с
помощью четырех винтов 10-32. Вы сами должны
просверлить
отверстия
для
этих
винтов.
Для
подключения проводки см. руководство DICKEY-john
Закрепляйте модули рядом с монитором, но так, чтобы они
не мешали управлению трактором.
Настройка маркера
Если маркеры не установлены, перед сцепкой орудия
выполните следующую проверку.
Осмотрите порты А и В в задней части тележки. Если в
этих портах установлены фитинги ORB типа «мама» с
выходами на разъемы QD типа «папа», снимите их и
сохраните для последующего использования.
Если эти фитинги установлены, не подключайте и не
активируйте контур маркеров, иначе возможна потеря
гидравлической жидкости. Эти фитинги установлены для
возможного использования с маркерами или же для
использования других устройств, например, шнека.
Примечание
ВНИМАНИЕ
Рис. 145
Виртуальный терминал IntelliAG
Рис. 144
Заглушки в гидропортах тележки
Настройка монитора
См. руководство DICKEY-john (кат. № 110011544)
Система распределения нагрузки
Перед складыванием орудия, настройте давление в
системе распределения нагрузки.
См. «Настройка системы распределения нагрузки» на
стр. 85,
Установите давление в системе распределения нагрузки
на 250 psi.
Установите давление в системе переноса веса тележки
на 100 psi.
Рис. 146
Клапаны и манометры тележки и орудия
161
