Калибровочная рукоять, мешок и весы
Движущиеся цепи. Во время работы с калибровочной рукояти
не подпускайте посторонних к орудию. Конечности и края
одежды могут попасть в цепи, звездочки или шестерни, что
приведет к тяжелым увечьям или смерти. При работе с
калибровочной рукоятью приводятся в движение все узлы
приводной системы.
ОСТОРОЖНО
Безопасная эксплуатация рукояти
Вращайте калибровочную рукоять только против часовой
стрелки. При вращении рукояти в противоположном
направлении Вы можете повредить редуктор.
Примечание
Примечание: Если вариаторный привод установлен на
отметку «0», вращение калибровочной рукояти не
будет иметь эффекта.
Эксплуатация калибровочной рукояти
См. Рис. 46
Калибровочная рукоять (1), мешок и цифровые весы
находятся под правым концом мостика. Мешок и весы
находятся в отделении (2) за рукояткой. Крюк (3)
предназначен для взвешивания.
Калибровочная рукоять предназначена для ручного
вращения высевающих аппаратов (в нормальных
условиях, высевающие аппараты вращаются только
тогда, когда орудие опущено и находится в движении).
Калибровочная рукоять используется для выполнения
двух функций:
-
Калибровки высевающих аппаратов;
-
Удаления семян из высевающих аппаратов.
1.
Включите
монитор
контроля
высева.
Это
необходимо, если установлен вариаторный привод.
2.
Поднимите орудие (стр. 37). Это позволит отключить
контактное колесо.
Примечание: Хотя рукоять можно вращать и тогда, когда
орудие опущено, это требует намного больше усилий.
См. Рис. 47
1.
Извлеките рукоять из паза для хранения и установите
ее на шестигранный вал (в правой части тележки,
между задним редуктором и транспортным колесом).
2.
Для удаления семян из высевающих аппаратов
установите оба аппарата на отметку 80 или выше
(при Низком передаточном числе), или 10 и выше
(при Высоком передаточном числе).
Для калибровки, установите необходимые настройки
высевающего аппарата и снимите Ведущую или
Ведомую звездочку второго высевающего аппарата.

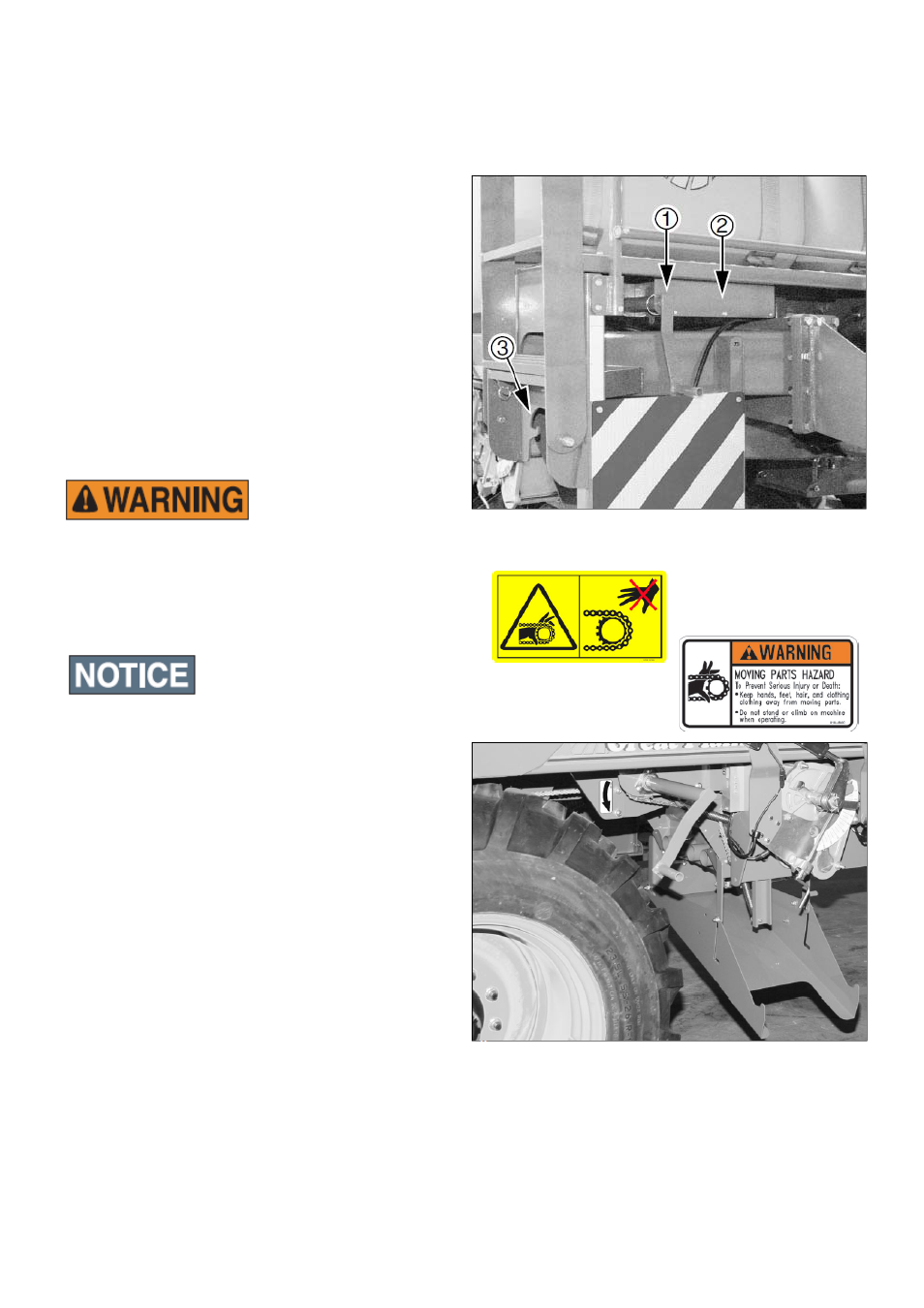

Рис. 46
Калибровочная рукоять в положении для хранения
Рис. 47
Эксплуатация калибровочной рукояти
52
