Основная тормозная система
После установки и подключения, опциональная
гидравлическая или пневматическая система
функционирует совместно с тормозной системой
трактора.
Она будет активироваться при нажатии на педаль
тормоза трактора, и отключаться при отпускании педали.
ВНИМАНИЕ
Учитывайте специфику трактора. Включение стояночной
и/или экстренной тормозной системы трактора может
активировать, а может и не активировать основную
тормозную систему орудия. Это зависит от системы
трактора.
Ознакомьтесь с инструкцией к Вашему трактору и
выясните,
когда активируются тормозные порты
трактора. Сообщите об этом трактористу.
Тормозная система с гидравлической линией
В данном случае, одна гидравлическая линия (1) от
трактора управляет цилиндром-редуктором (2), который
спарен с основным тормозным цилиндром орудия (3).
Тормозные гидравлические линии орудия обособлены от
гидравлических тормозных линий трактора.
Гидравлическая
система позволяет осуществлять
торможение сразу же, как будет активирована тормозная
система трактора.
Тормозная система с пневмогидравлической линией
В данном случае, линия «подачи» (4) (желтая или синяя)
создает давление в воздушном баллоне (5) орудия.
«Служебная» (красная) линия (6) управляет выпуском
воздуха из баллона (5) в усилительный цилиндр (7),
который
управляет гидравлическими тормозными
линиями (8) орудия.
ВНИМАНИЕ
Пневмогидравлическая тормозная система доступна не
сразу.
Перед началом движения дождитесь, пока
пневматическая система трактора не зарядится. Баллоны
трактора и орудия должны быть заполнены воздухом под
давлением.

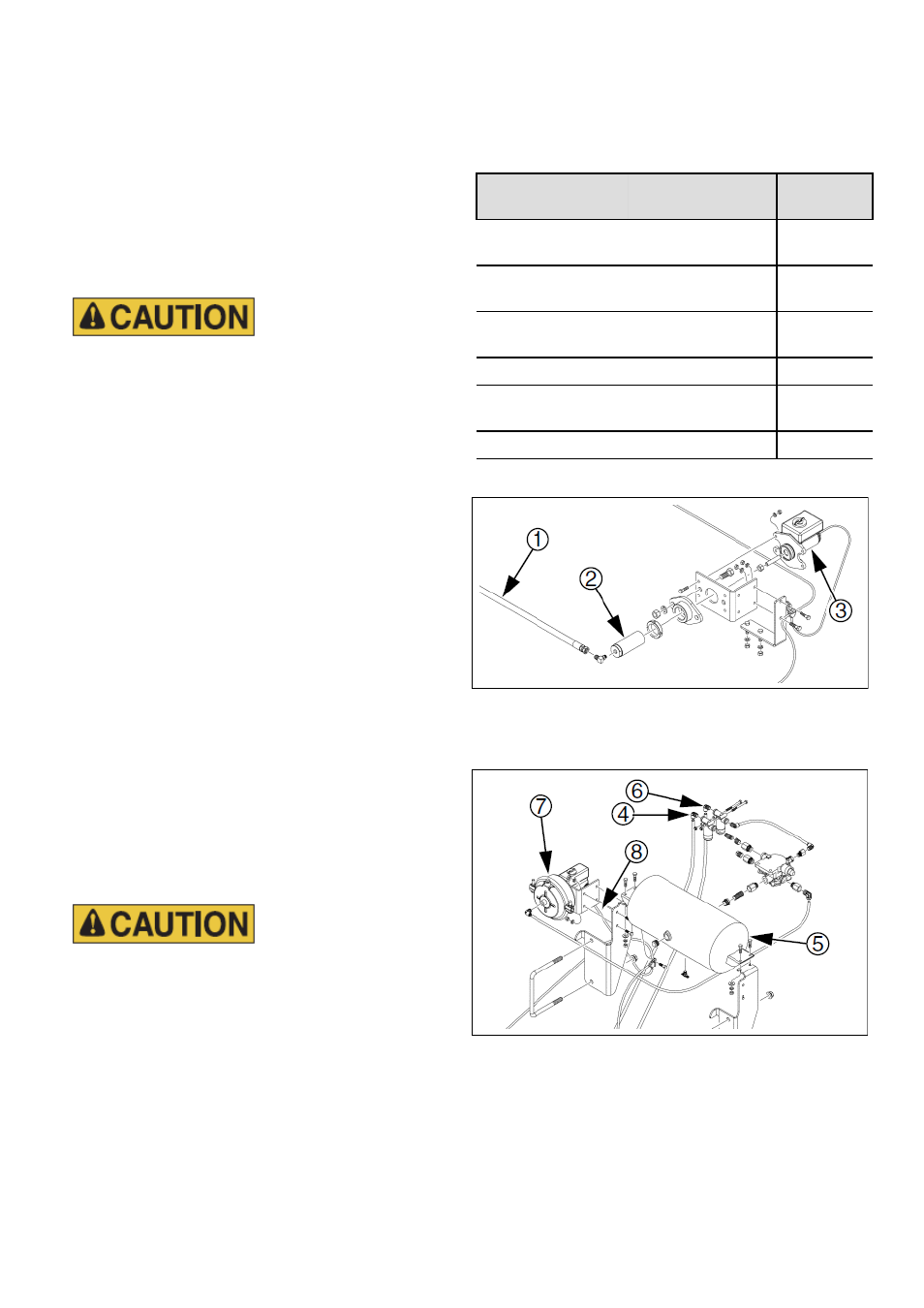

Рис. 32
Гидравлическая тормозная система
Тормозное действие
трактора
Ответ тормозного
порта
Отметьте
нужное
Нормальное
торможение Активация тормоза
орудия
Дифференциальное
торможение Слабое торможение
орудия
Стояночный тормоз
трактора Активация тормоза
орудия
Экстренное торможение
Трансмиссия трактора в
режиме «Парк» Нет эффекта
41
Рис. 33
Пневмогидравлическая тормозная система
