Настройка распределения нагрузки
Остерегайтесь утечек жидкости под высоким давлением.
Она может проникнуть под кожу и причинить серьезную
травму. Используйте защитную одежду и защиту органов
зрения во время работы с гидравлической системой. В случае
получения травм, немедленно обратитесь к врачу-
специалисту.
ОСТОРОЖНО
Избегайте защемления конечностей сошниками и боковыми
секциями во время настройки. Не подпускайте к орудию
посторонних. Если Вы попадете под опускающиеся сошники
или между рамой и поднимающимися сошниками, Вы можете
погибнуть или получить тяжелые увечья.
ОСТОРОЖНО
Безопасность системы распределения нагрузки
ОПАСНО
Угроза удара, жидкость под высоким давлением. При
настройке гидравлических клапанов оператор вынужден
работать с разложенным и опущенным орудием с активной
гидросистемой. Необходимо выполнять регулировку вдвоем,
один из которых должен находиться в кабине трактора и,
при необходимости, отключить двигатель трактора.
ВНИМАНИЕ
Угроза падения – не становитесь на колеса. При высоком
давлении на сошники передние и задние транспортные колеса
могут не касаться земли и легко проворачиваться.

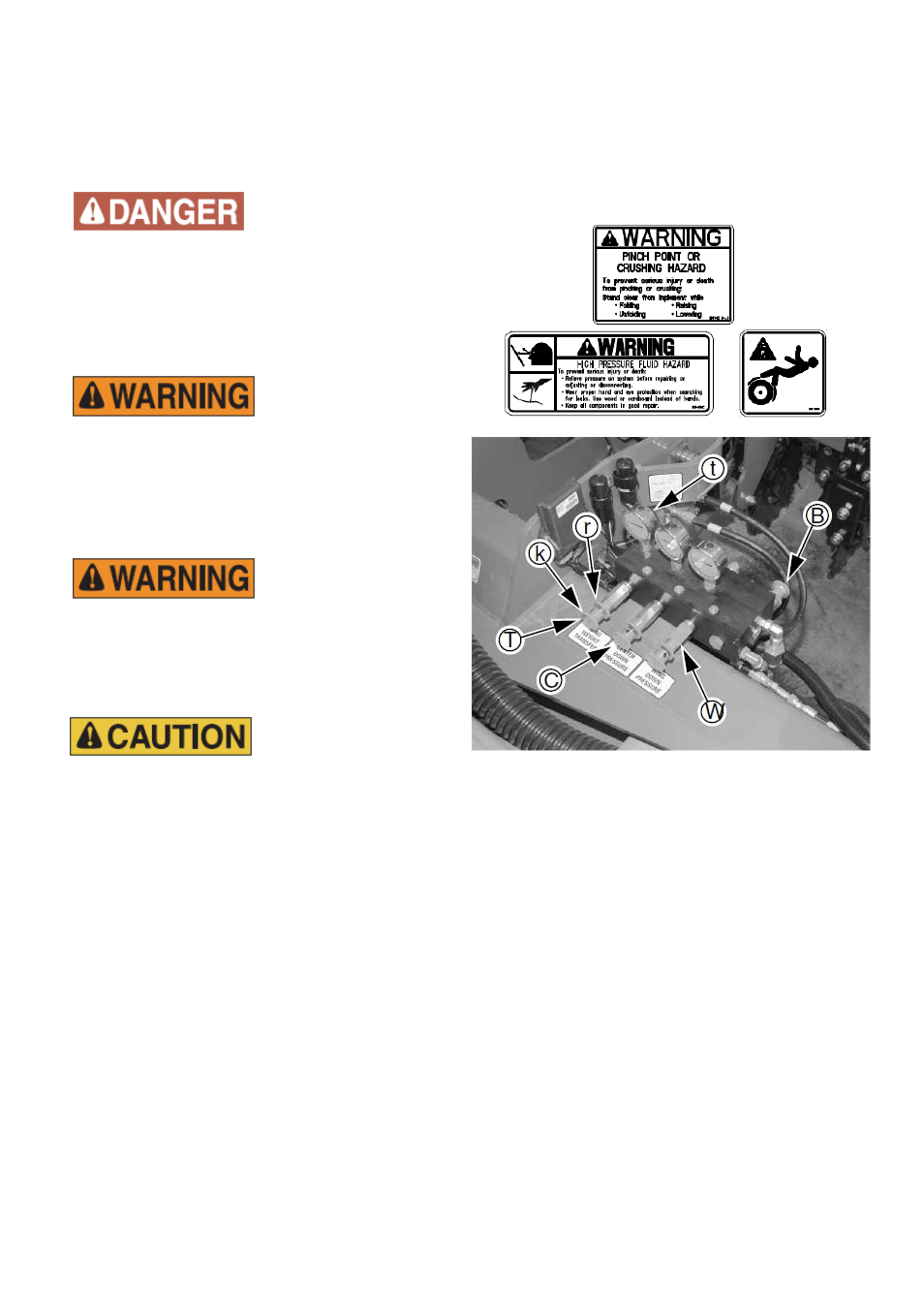

Рис. 98
Настройка системы распределения нагрузки
См. Рис. 98
В шарнирных точках боковых секций установлены
гидроцилиндры, предназначенные для прижимания
боковых секций к земле за счет переноса на них части
веса центральной секции. Они подключены к подъемному
контуру и контролируются клапаном (T)/(t).
В условиях мягкого грунта нет нужды в активации этой
системы. При необходимости, отрегулируйте ее так,
чтобы добиться надежного формирования и закрывания
борозды. Убедитесь, что боковые секции были на одном
уровне с центральной секцией.
6. Разложите орудие (стр. 25) и опустите его (стр. 32).
Переключите коробку передач трактора в режим
Парк и отключите двигатель.
7. Отрегулируйте байпасный клапан (B) (стр. 88) и
давление на сошники ((C), (W), стр. 86).
8. При
работе
орудия
в
поле
фиксируйте
гидравлический
рычаг
трактора
в
переднем
положении. См. шаг 2 на стр. 87.
9. Отверните стопорный диск (r). Вращайте рукоятку (k)
по часовой стрелке, чтобы увеличить нагрузку на
боковые секции, и против часовой стрелки – чтобы
уменьшить нагрузку на боковые секции.
Рекомендованное давление на клапане составляет:
(t) 70 – 170 Бар (1000-2400 psi).
10. Зафиксируйте положение рукоятки с помощью
стопорного диска (r).
11. Проконтролируйте
работу
орудия
и,
при
необходимости, отрегулируйте давление на сошники.
91
