Контрольные клапаны
См. Рис. 93
На орудии имеется один клапан контроля потока и три
клапана контроля давления. Каждый клапан контроля
давления имеет манометр. Все клапаны имеют
регулировочную рукоятку (k) и запорный диск (r).
(B) Байпасный клапан (обычно закрыт),
устанавливается на тракторах с закрытой
гидросистемой с определением нагрузки.
(С) (с) Давление на сошники центральной секции,
позволяет установить давление выше, чем на
боковые секции.
(W) (w) Давление на сошники боковых секций, позволяет
установить давление ниже, чем на центральную
секцию.
(T) (t) Перераспределение веса центральной секции на
боковые секции орудия.
Клапаны необходимо отрегулировать до начала
эксплуатации орудия в поле. При изменении полевых
условий, клапаны необходимо перенастроить.
1. Разложите орудие (стр. 26) и опустите его (стр. 32).
Переключите коробку передач в режим Парк и
установите его на стояночный тормоз.
2. При работе орудия в поле фиксируйте
гидравлический рычаг трактора в переднем
положении.
Тракторы John Deere с кузовом Sound-Gard.
Используйте защелку рычага, кат. № John Deere
R52667 для фиксации рычага в переднем положении.
Тракторы John Deere серии 7000.
Поверните фиксирующий селектор клапана чтобы
зафиксировать рычаг в переднем положении.
Тракторы John Deere серии 8000.
Установите таймер в режим «продолжительно».
Нажмите на рычаг, чтобы сработала защелка.
Тракторы Case-IH Magnum.
Зафиксируйте рычаг в переднем положении.
Возможно, понадобится отрегулировать фиксатор на
максимум. Не закрепляйте рычаг в переднем
положении с помощью пластиковых хомутов.
Другие модели тракторов.
Зафиксируйте рычаг в переднем положении.
Возможно, понадобится отрегулировать фиксатор на
максимум или использовать механический фиксатор.
3. Отверните запорный диск байпасного клапана (B) и
закройте байпасный клапан.

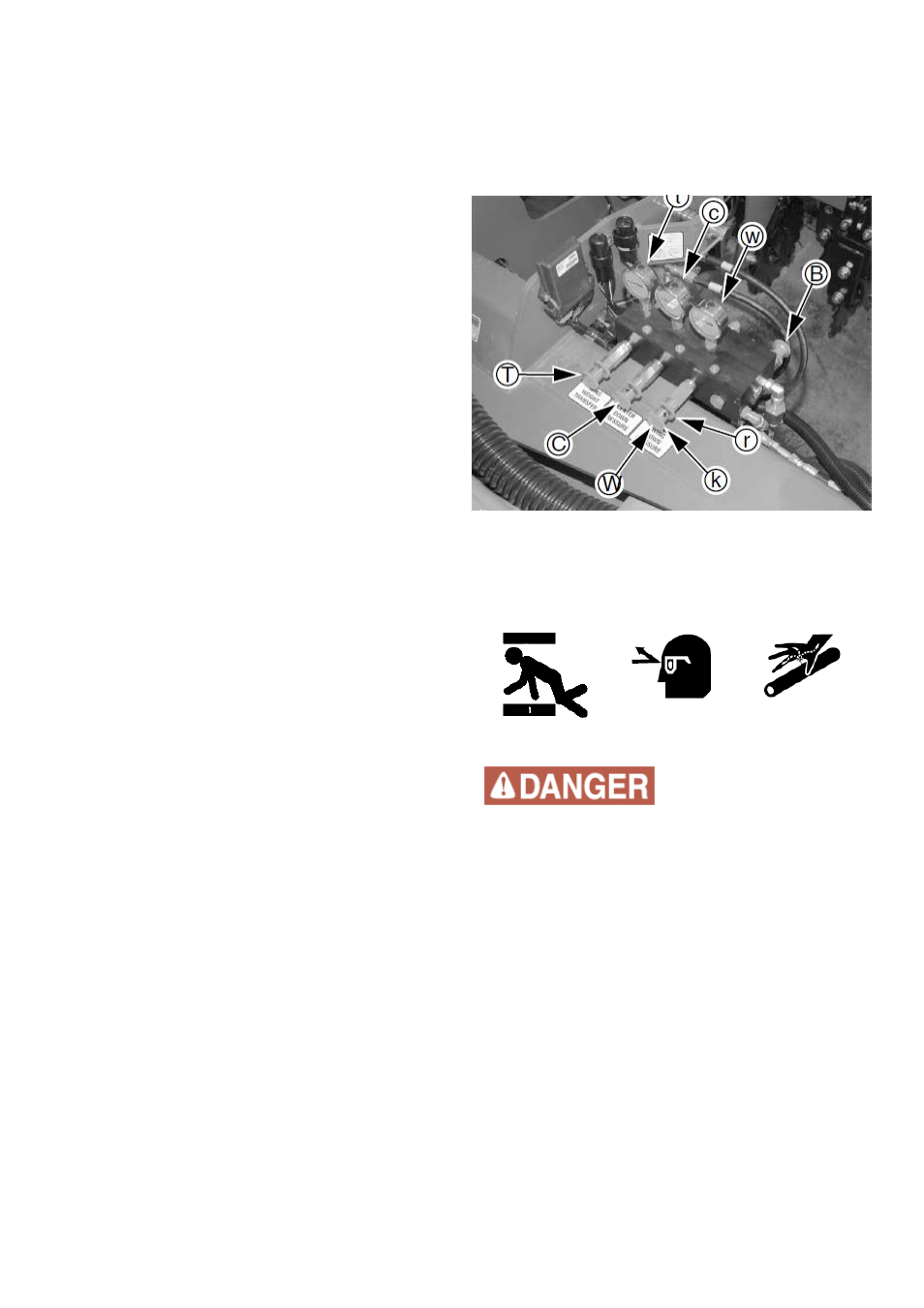

Рис. 93
Клапаны контроля давления
ОПАСНО
Угроза удара, жидкость под высоким давлением. При
настройке гидравлических клапанов оператор вынужден
работать с разложенным и опущенным орудием с активной
гидросистемой. Необходимо выполнять регулировку вдвоем,
один из которых должен находиться в кабине трактора и,
при необходимости, отключить двигатель трактора.
