Приложение Б – первичная настройка
Установка консоли
Длина маркера
Стандартная система контрольного монитора состоит из
виртуального терминала и панели переключателей,
которые должны быть закреплены в кабине трактора.
Данная система поставляется компанией DICKEY-john и
включает в себя плоскую скобу для модулей и шарнир
для крепления монитора в кабине трактора.
Закрепляйте модули рядом с монитором, но так, чтобы они
не мешали управлению трактором.
Примечание
Шарнир крепится с помощью четырех винтов 10-32. Вы
сами должны просверлить отверстия для этих винтов.
Для подключения проводки см. руководство DICKEY-john.
Первичная настройка маркера
Длина маркера изначально установлена для облегчения
перевозки орудия и требует настройки перед началом
использования. При этом проверьте также длину цепи и
скорость раскладывания маркера. Выясните, требуется
ли прокачка гидравлической системы маркеров (стр. 131).
Перед началом настройки и эксплуатации маркеров
ознакомьтесь с разделом «Безопасная эксплуатация
маркеров» на стр. 61.
Длина маркера зависит от размера орудия и от его
междурядья. См. таблицу справа.
В таблице справа, длина маркера указывается, как
расстояние от центральной линии внешней боковой
секции до отметки, оставляемой маркером.

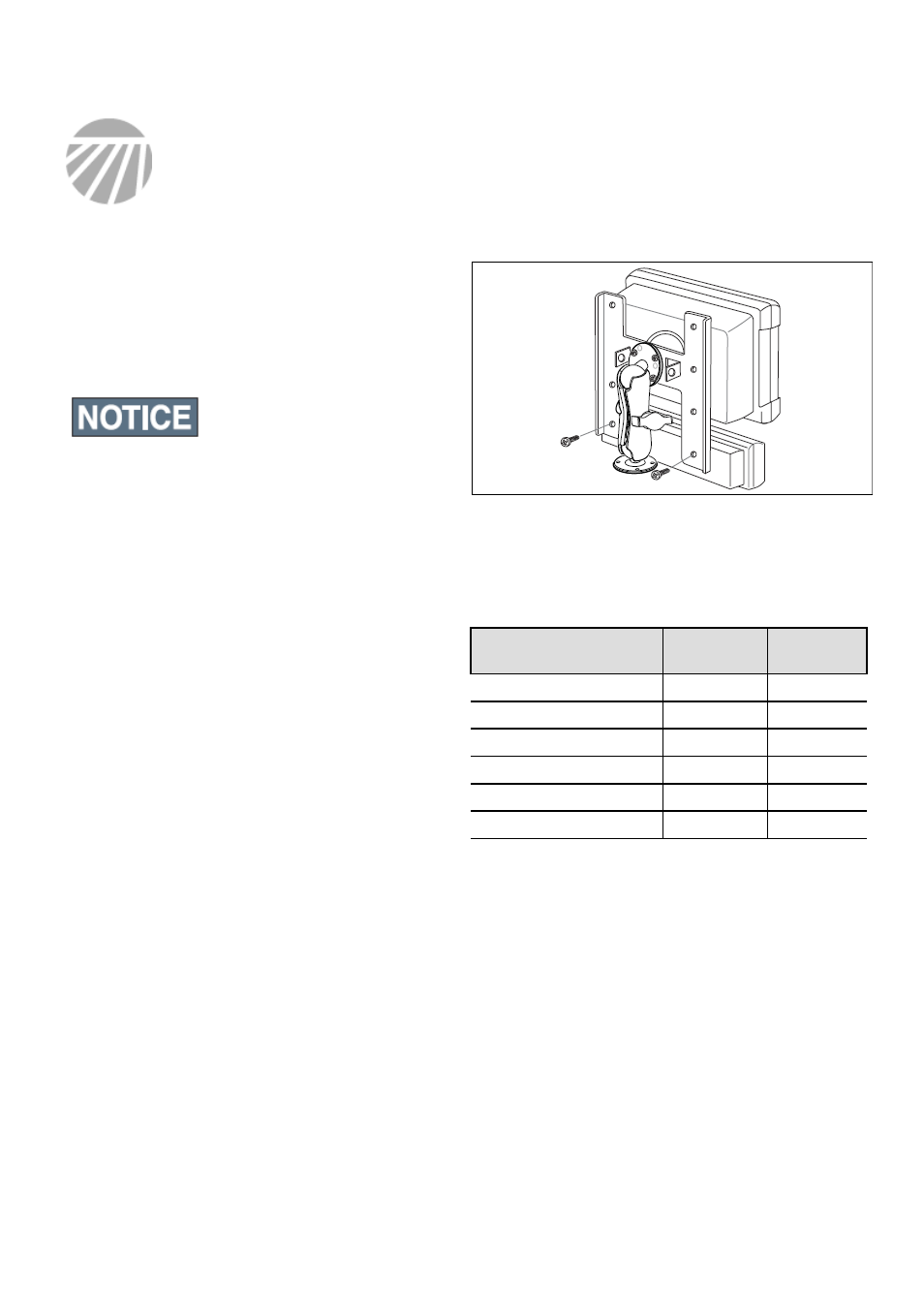

Рис. 161
Виртуальный терминал и панель переключателей
Модель орудия Междурядье
Длина
маркера
NTA907HD-3610 25,4 см 469,9 см
NTA907HD-4875 19 см 473,0 см
NTA907HD-6006 15 см 461,9 см
NTA3007HD-3610 10 дюймов 185,0 дюйма
NTA3007HD-4875 7,5 дюйма 186,3 дюйма
NTA3007HD-6006 6 дюймов 181,9 дюйма
162
