Подключение гидравлических шлангов
Жидкость под высоким давлением. Производить наладку
гидравлической системы может только квалифицированный
персонал!
Остерегайтесь утечек жидкости под высоким давлением.
Она может проникнуть под кожу и причинить серьезную
травму. Используйте защитную одежду и защиту органов
зрения во время работы с гидравлической системой. Всегда
снижайте давление в гидросистеме перед отключением
гидрошлангов.
Гидравлические шланги Great Plains имеют цветовой код
для облегчения их подключения к выходам трактора.
Шланги, идущие к клапану одного контура, помечены
одним цветом.
Шланг, идущий к вентилятору (оранжевый), должен быть
подключен к контуру, способному подавать большой
объем жидкости на протяжении длительного времени.
Шланг, питающий систему подъема/давления на сошники
(синий), должен быть подключен к контуру, способному
обеспечить давление на протяжении длительного
времени.
Примечание: Данная модель сеялки совместима только с
тракторами, оснащенными гидросистемой с закрытым
центром.

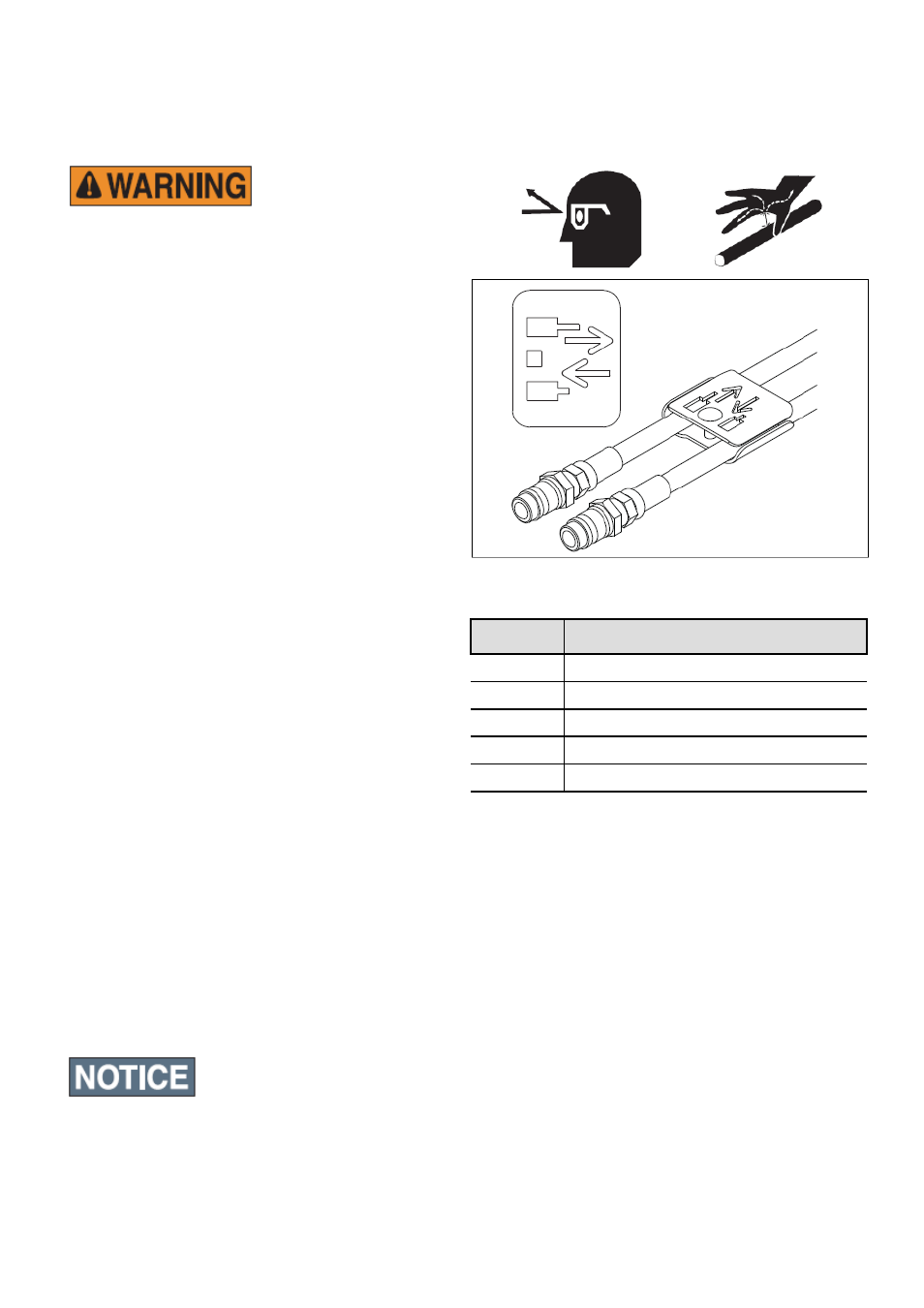

См. Рис. 5
Для различения шлангов одного гидравлического контура
пользуйтесь пластиковой биркой. Шланги, обозначенные
символом раздвинутого цилиндра, идут к цокольному
концу цилиндра. Шланги, обозначенные символом
сдвинутого цилиндра, идут к штоковому концу цилиндра.
При подключении гидромоторов вентилятора и шнека,
подключайте шланг, обозначенный символом сдвинутого
цилиндра, ко входу гидромотора. Подключайте шланг,
обозначенный символом раздвинутого цилиндра, к
выходу гидромотора.
Кроме
того, гидромотор вентилятора требует
подключения дополнительной линии слива, по которой
будет отходить жидкость, используемая для охлаждения..
ОСТОРОЖНО
Рис. 5
Пластиковая бирка
Цвет Назначение контура
Белый Складывание / Наклон / Маркер (опция)
Синий Поднимание сошников / Давление на сошники
Оранжевый Вентилятор / Шнек (опция)
Желтый Транспортные крюки
«Тормоз» Гидравлическая тормозная система (опция)
Защита сальников гидромотора
вентилятора
Подключение линии низкого давления (слива):
11. Подключите сливной шланг к фитингу линии низкого
давления.
Примечание: Линию слива необходимо подключать
первой, а отключать последней, чтобы избежать
повреждения
сальников гидромотора. Линия
возврата использует шланг толщиной всего 6,3 мм, и
маленький коннектор.
12. Подключите шланг возврата низкого давления
гидромотора к коннектору возврата низкого
давления. Он имеет большую быстросъемную
муфту.
13. Подключите гидравлические шланги к разъемам
трактора.
Сливной шланг возврата необходимо подключать первым, а
отключать последним
Не подключайте сливной шланг к разъему под давлением.
Примечание
