Освободите транспортные замки основной рамы
См. Рис. 20
10. Оттяните проволочную рукоятку и переместите в
задний слот. Это позволит крюку (на рисунке не
показан) переместиться вперед, а центральной
секции сошников – опуститься.
Освободите транспортные замки на торцах секций
См. Рис. 21 (на рисунке боковые секции наклонены
вниз, осуществляйте отключение транспортных
замков до того, как они будут подняты вверх).
11. Переверните транспортные замки на торцах боковых
секций. Оттяните проволочную рукоять. Поверните
штифт на 180 градусов так, чтобы скошенная
поверхность смотрела вперед, а вороток – назад. Это
позволит пластине отодвинуть штифт при наклоне
боковых секций вниз, а при работе в поле –
передавать на боковую секцию необходимую
нагрузку.

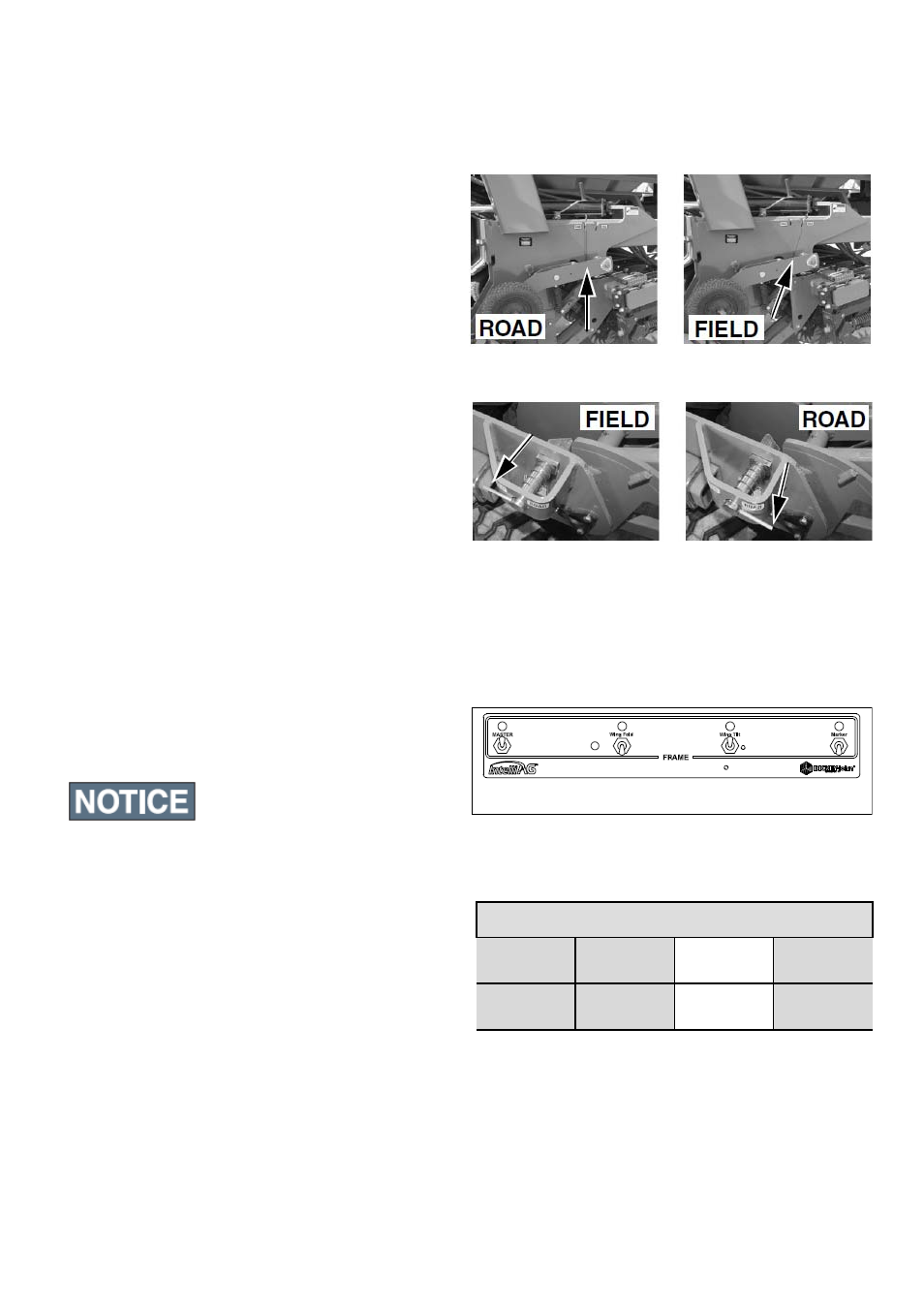

Рис. 20
Отключение центрального замка (1)
Рис. 21
Отключение замка на торцах боковых секций (1)
Раскладывание орудия: наклон
Транспортный крюк и транспортные замки должны быть
сняты (шаги 4-9, стр. 29) перед тем, как переходить к
дальнейшим операциям..
Осуществляйте наклон после снятие боковых секций с
транспортных крюков, но до их раскладывания.
Примечание
См. Рис. 22
12. Активируйте главный переключатель КФМ, затем
осуществите наклон боковых секций.
Рис. 22
Положение переключателей для наклона боковых
секций
Наклон боковых секций: Работа гидроконтуров
Поднимание Вентилятор,
шнек
Складывание,
наклон, маркер
Транспортные
крюки
Нейтрален Нейтрален Раздвиньте
штоки
Нейтрален
