В данном разделе описываются только основные
операции. См. также:
«Загрузка материалов» на стр. 54
«Выгрузка материалов» на стр. 65.
Всегда устанавливайте шнек в положение для хранения и
закрывайте защелки, если он в данный момент не
используется. При работе со шнеком следует обратить
внимание на:

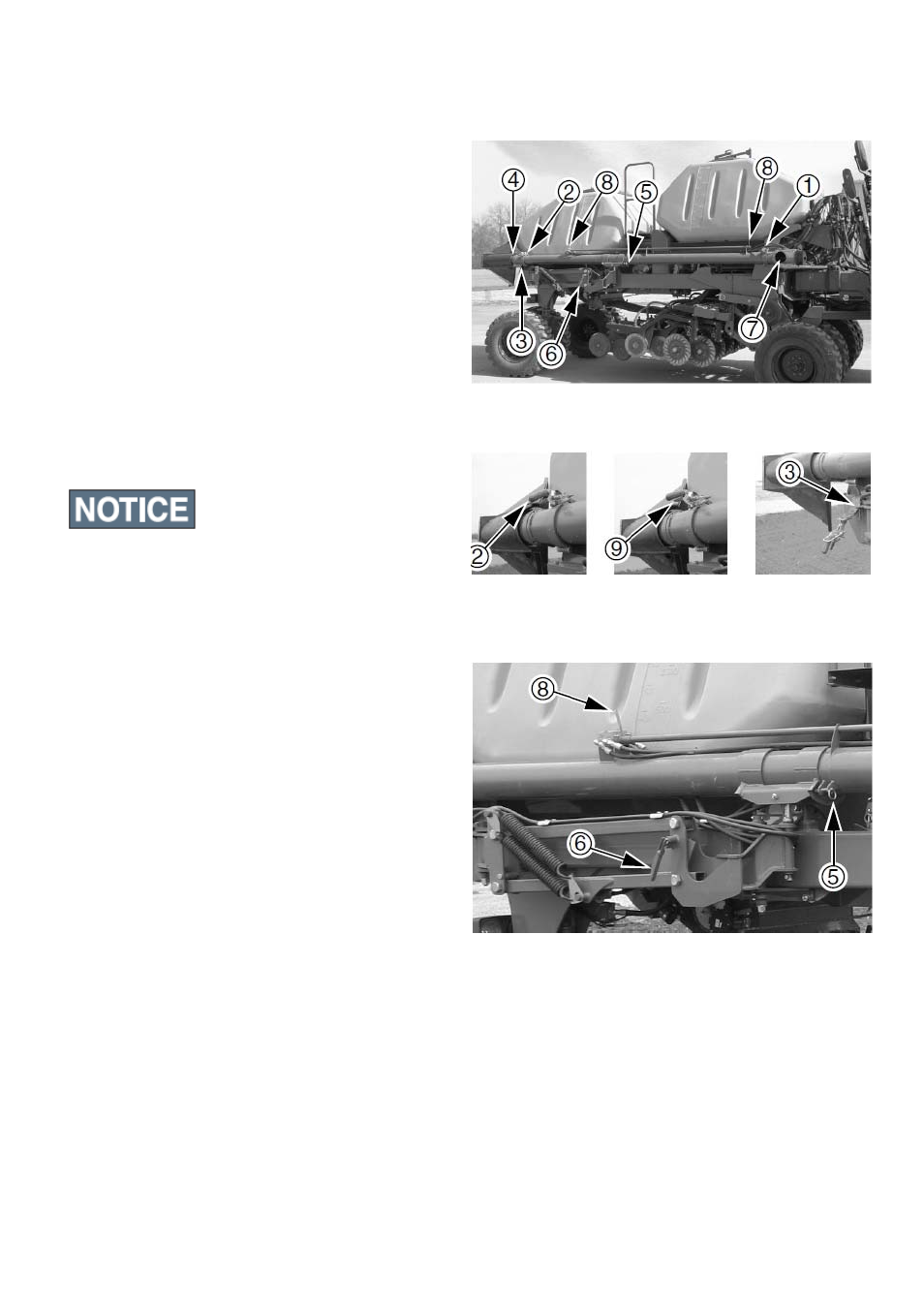

См. Рис. 54
(1) Передний хомут крепления
(2) Задний хомут крепления
(3) Штифт рычага (на рисунке не виден)
(4) Штифт шарнира приемника (на рисунке не виден)
(5) Штифт шарнира трубы шнека
(6) Штифт параллельного рычага
(7) Ориентацию выходного отверстия шнека
(8) Контрольные рукояти гидромотора шнека.
Для предотвращения повреждения шнека при перевозке
используйте все крепления и защелки, а также выбирайте
правильное направление выходного отверстия шнека.
Примечание
Развертывание шнека
На заднем (входном) конце шнека имеются рукоятки.
Когда шнек пуст, этот его конец, как правило, тяжелее,
чем второй. Сначала отстегивайте передний конец.
См. Рис. 55.
1. Сожмите запорный рычаг (9). Откройте защелку
хомута (2) и выведите хомут из-под U-образного
болта.
2. Извлеките штифт заднего рычага (3). Снимите шнек с
кронштейнов.
См. Рис. 56
3. Переключите рукоять гидромотора шнека (8) в
положение ВЫКЛ. Это позволит избежать
непредвиденных движений шнека, когда будет
активирован соответствующий гидроконтур.
4. Оттяните штифт шарнира шнека (5).
5. Поверните выходной патрубок шнека так, чтобы он
смотрел вниз.
6. Если шнек развертывается для загрузки материала,
извлеките штифт рычага (6), поднимите рычаг и
установите штифт в альтернативный паз пластины,
так, чтобы рычаг оказался выше первоначального
положения.
Примечание: При выгрузке материала, не изменяйте
положение штифта. Оставьте рычаг на том уровне, на
котором он находится при хранении шнека.
Рис. 54
Шнек в положении для перевозки
Рис. 55
Открывание защелки хомута
Рис. 56
Штифты шарнира и рычага
49
