Подготовка маркеров к работе
Гидравлические контуры маркеров должны быть
заполнены маслом и прокачаны. Перед первой
эксплуатацией, или после технического обслуживания
маркеров,
осуществите «Прокачку гидросистемы
маркеров», см. стр. 131.
Работа парных маркеров
Парные маркеры устанавливаются на гидравлический
контур, оснащенный регулируемым автоматическим
клапаном последовательности. Этот контур обслуживает
также цилиндры складывания и наклона.
1. Чтобы избежать неожиданных резких движений
маркера во время активации электромагнитного
клапана маркера, перед включением тумблеров
переключите общий гидроконтур в нейтральный или
плавающий режим.
2. На КФМ отключите контур складывания и наклона,
затем активируйте контур маркеров.
3. Убедитесь, что 5-метровая рабочая зона маркеров
свободна.
Примечание: Невозможно с полной уверенностью
определить, какой именно маркер разложится первым
при включении гидропотока, поскольку это зависит от
того, на каком этапе закончил работу клапан
последовательности в прошлый раз.
4. Медленно переключите гидравлический рычаг в
режим выдвигания штоков и выясните, какой именно
маркер раскладывается.
5. Если раскладывается маркер не с той стороны, с
которой нужно, измените направление подачи масла
(на складывание), так, чтобы маркер вернулся на
кронштейн. Переведите рычаг в нейтральное
положение, а затем снова направьте гидропоток на
раскладывание маркера. Таким образом, клапан
последовательности разложит второй маркер.
6. Когда маркер полностью разложится, переключите
контур в Нейтральный режим.
7. Для того, чтобы сложить маркер, подайте масло на
задвигание штоков и дождитесь, пока маркер не
установится на кронштейн.
8. Для того, чтобы разложить противоположный
цилиндр, снова подайте масло в контур, см. шаг 5.
Специальные режимы работы маркеров
Для того, чтобы работать с одним маркером, в конце
прохода:
- Поднимите маркер и развернитесь.
- Начните раскладывать противоположный маркер.
- Сложите его, затем разложите первый маркер.
Для того, чтобы работать с обоими маркерами сразу:
- Полностью разложите маркер с одной стороны..
- На секунду переключите рычаг на складывание
маркера, затем сразу на раскладывание – разложится
второй маркер.

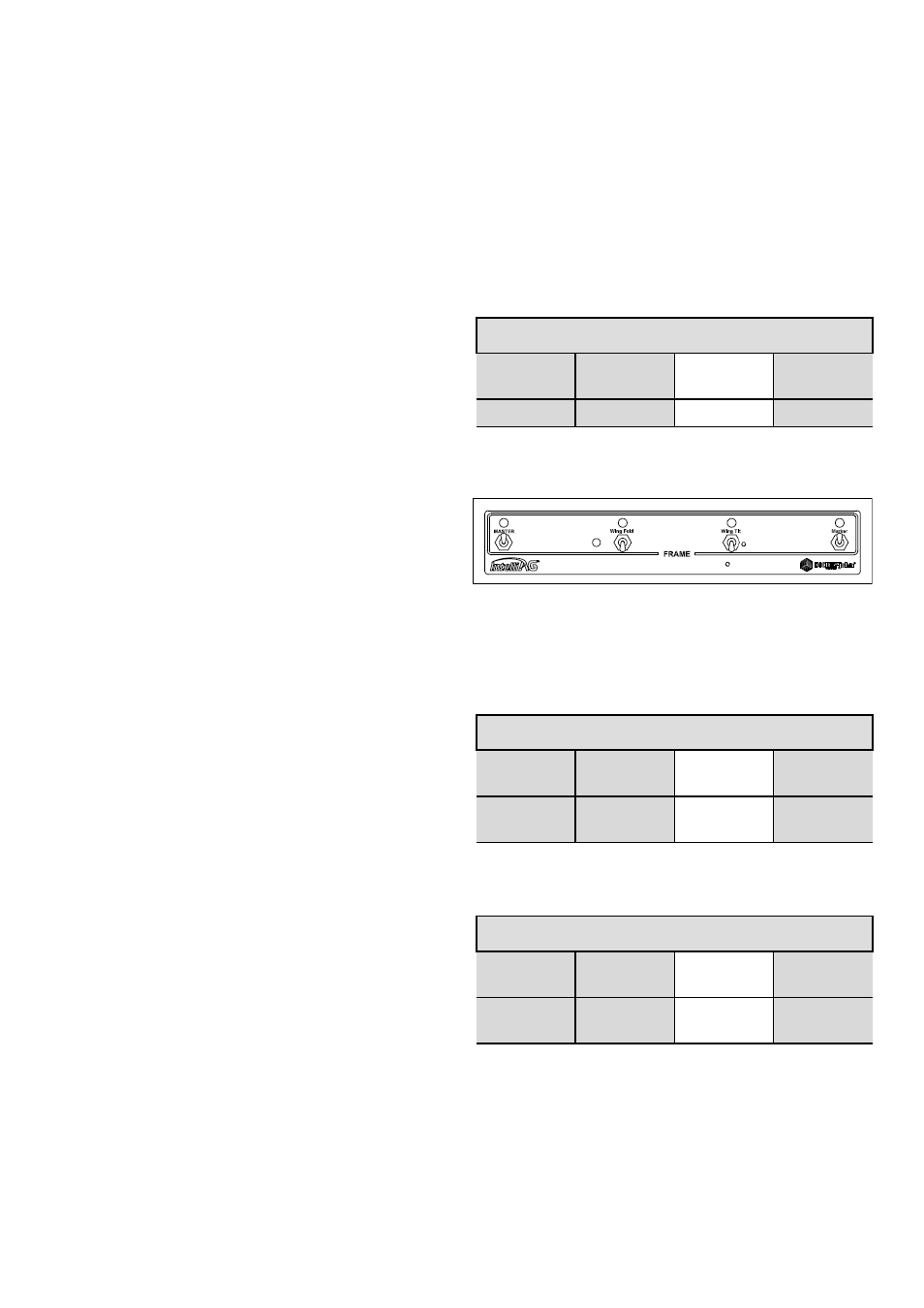

Рис. 69
КФМ: включен контур маркеров
Включение маркеров: Работа гидроконтуров
Поднимание Вентилятор,
шнек
Складывание,
наклон, маркер
Транспортные
крюки
Нейтрален Нейтрален Нейтрален Нейтрален
Раскладывание маркеров: Работа гидроконтуров
Поднимание Вентилятор,
шнек
Складывание,
наклон, маркер
Транспортные
крюки
Нейтрален Нейтрален Выдвиньте
штоки
Нейтрален
Складывание маркеров: Работа гидроконтуров
Поднимание Вентилятор,
шнек
Складывание,
наклон, маркер
Транспортные
крюки
Нейтрален Нейтрален Задвиньте
штоки
Нейтрален
