Складывание орудия: Шаги
Выполняйте последовательность от шага 1 до шага 22.
- Проверьте маркер, шнек и лестницу (ниже).
- Убедитесь, что сошники подняты (стр. 33).
- Установите транспортные замки цилиндров (стр. 35).
- Переключите гидросистему трактора на складывание
(стр. 36).
- Сложите боковые секции (стр. 37).
- Наклоните боковые секции (стр. 38).
- Установите секции на транспортный крюк (стр. 39).
Складывание орудия: конфигурация орудия
1. Убедитесь, что Маркеры (стр. 61) Шнек (стр. 53) и
Лестница (стр. 44) закреплены в транспортном
положении.
2. Поднимите сошники (стр. 33).
См. Рис. 29
3. Убедитесь, что транспортные крюки полностью
опущены (штоки цилиндров полностью задвинуты).
Если нет, опустите их.
4. Разместите орудие на ровной площадке.
Складывание орудия: транспортные замки
См. Рис. 30
На торцах боковых секций (1), по центру секций (2), и по
бокам основной рамы (3) (всего 6 точек), установите
транспортные замки на штоки гидроцилиндров.

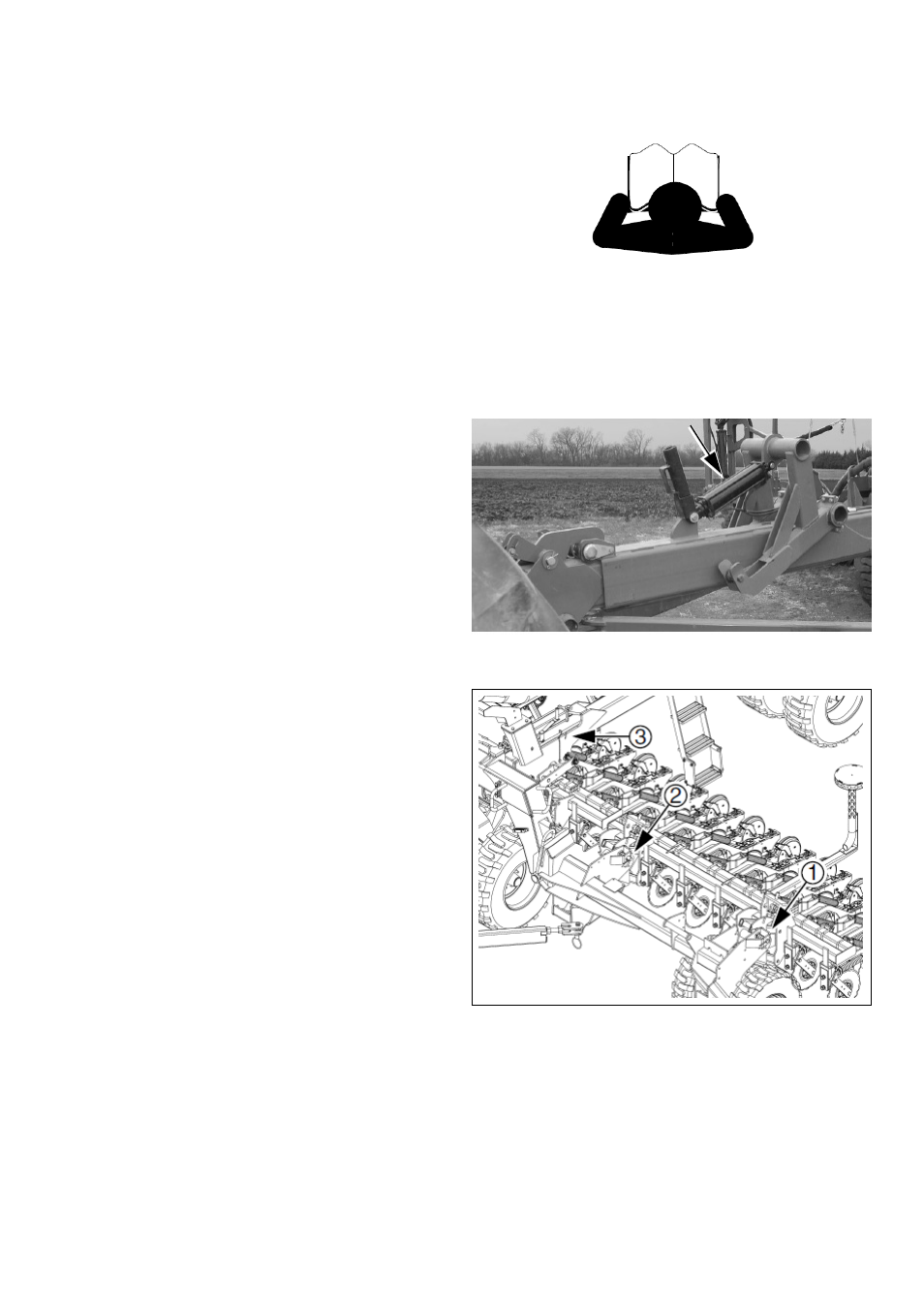

Рис. 29
Транспортный крюк в положении для складывания
Рис. 30
Расположение транспортных замков цилиндров
35
