Обслуживание пневматической тормозной системы

Перед постановкой орудия на хранение, или после
работы во влажных условиях, сливайте конденсат из
резервуара пневматической тормозной системы (1),
чтобы избежать его ржавления и попадания ржавчины в
тормозную клапанную систему.
1. Активируйте стояночный тормоз орудия.
2. Откройте кран (2) и подождите, пока стечет вся вода.

Закройте кран.

Промывка резервуара

См. Рис. 131 и Рис. 132
Пневматическая тормозная система имеет фильтры (2)
на линии питания и на линии обслуживания,
предназначенные для отсеивания частиц, попавших в
систему во время отключения и подключения.
Прочищайте фильтры раз в сезон. При работе в пыльных
условиях прочищайте их по мере необходимости.
1. Поместите орудие в помещении, чтобы избежать

попадания пыли в незащищенную фильтрами
систему.

Прочистка фильтра пневматической системы

Не снимайте клапанный блок для прочистки фильтров.
Крышки снятых фильтров должны быть снизу.

Примечание

2. Открутите обе красных крышки фильтров (3) с

помощью гаечного ключа.

3. Аккуратно снимите крышку одного из фильтров.

Будьте готовы поймать экран фильтра (4), когда он
выпадет.

Аккуратно обращайтесь с экранами фильтров. Они
поставляются лишь в сборе с фильтром.

Примечание

Примечание: Входной стороной является внутренний

диаметр экрана.

4. Очистьте экран с помощью мягкой щетки с чистящим

раствором или слабой струи воздуха. Высушите его.

5. Промойте крышку водой с моющим раствором или

продуйте

воздухом.

Осмотрите

и

промойте

уплотнительное кольцо (5). Просушите крышку.

6. Оденьте экран на крышку. Аккуратно вставьте его в

корпус фильтра. Закрутите крышку. Слегка затяните
ее ключом.

7. Повторите шаги 3-6 для второго фильтра.

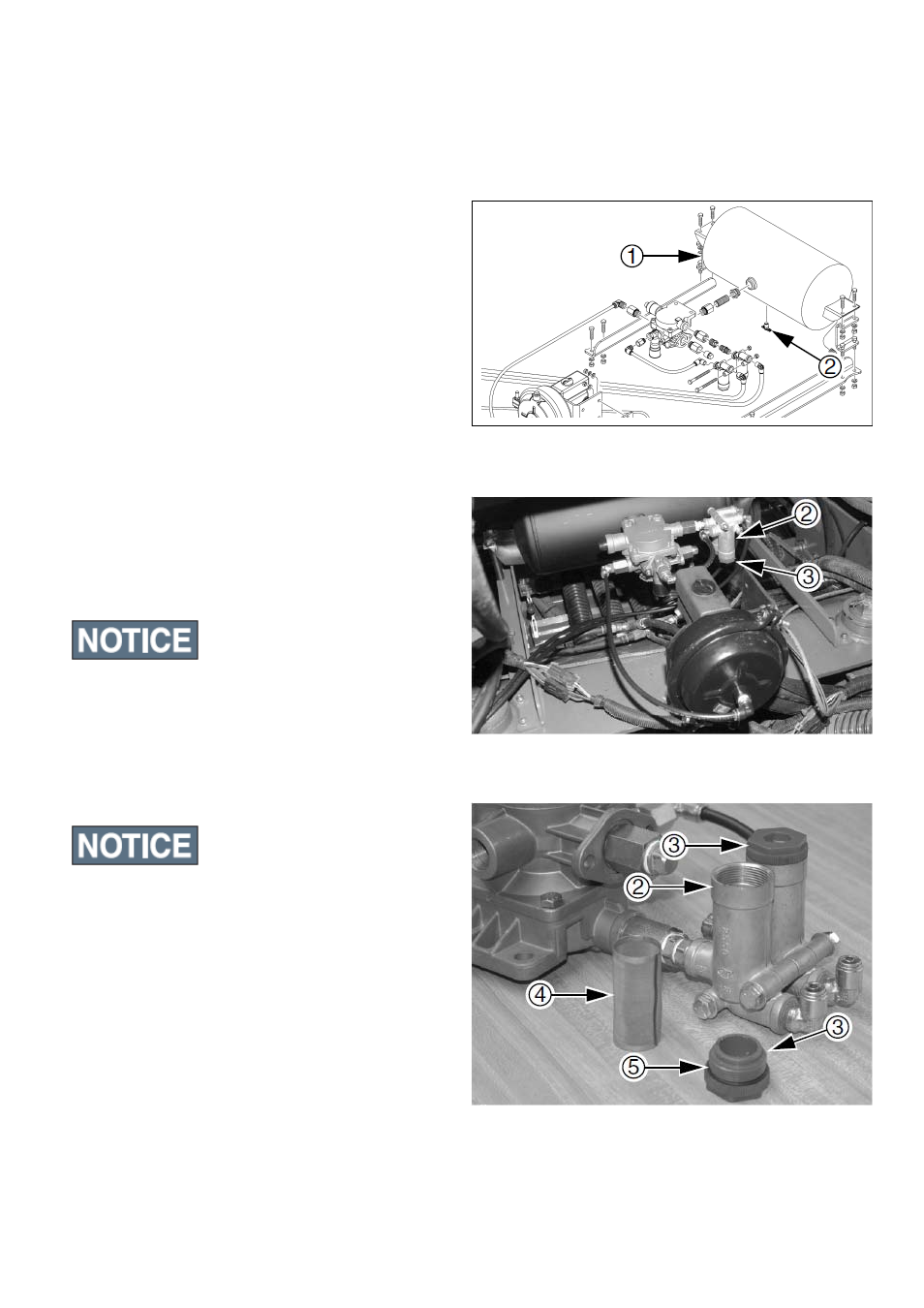

Рис. 130

Резервуар пневматической системы

Рис. 131

Главный тормозной цилиндр

Рис. 131

Фильтр пневматической системы
