Замена тормозных колодок
Проверяйте тормозные колодки каждый сезон или
каждые 9600 км.
1. Перед
началом работы, ознакомьтесь с
информацией по технике безопасности на стр. 121.
Приготовьте
инструмент и оборудование.
Проинструктируйте персонал.
2. Ознакомьтесь с процедурой. Рекомендуется сначала
полностью выполнить замену колодок на одном
колесе, чтобы запомнить порядок действий.
3. Разместите орудие на ровной площадке. Разложите
его.
4. Заблокируйте задние колеса и колеса боковых
секций. Не активируйте стояночную тормозную
систему орудия, иначе снять барабаны не удастся.
См. Рис. 133
5. Если орудие находится в сцепке с трактором,
переключите коробку передач в положение Парк,
снимите его со стояночного тормоза и отключите
тормозную систему орудия. Только затем поставьте
трактор на стояночный тормоз.
Если трактор был отцеплен, откройте клапан сброса
давления пневматической тормозной системы.
6. С помощью домкратов приподнимите одну или обе
оси транспортных колес орудия.
7. Используйте средства индивидуальной защиты.
8. Покрутите колеса, чтобы определить степень
искривления поверхности барабанов.
9. Снимите колеса. Если были сняты сразу несколько
колес, пометьте, откуда они были сняты
(справа/слева и снаружи/изнутри), поскольку рисунок
протектора имеет направление.
См. Рис. 134
10. Снимите ступицу/барабан:
Снимите пыльник (2).
Снимите шплинт шпинделя (3).
Снимите гайку шпинделя (4).
Снимите шайбу шпинделя (5).
11. Аккуратно снимите ступицу и барабан (6) со
шпинделя. Не потеряйте внешний подшипник (7).
12. Осмотрите внутреннее уплотнение (8), подшипники,
ступицу и барабан на предмет износа и повреждений.
См. «Обслуживание барабана» на стр. 126).
13. Не смешивайте детали внешнего и внутреннего
подшипники.
Тормозные колодки могут содержать асбест. При работе с
ними следует быть крайне осторожными и принимать
соответствующие меры безопасности, не описанные в
данном руководстве.
ОСТОРОЖНО
Для замены тормозных колодок используйте только
запасные части, рекомендованные Great Plains. Оригинальные
колодки не содержат асбест.
Примечание
Примечание: В результате осмотра может возникнуть
необходимость в ремонте или замене барабанов и
других деталей системы. Может потребоваться
заменить подшипники (как правило, внешние) и
заменить изношенное или поврежденное внутреннее
уплотнение (и заменить внутренний подшипник).

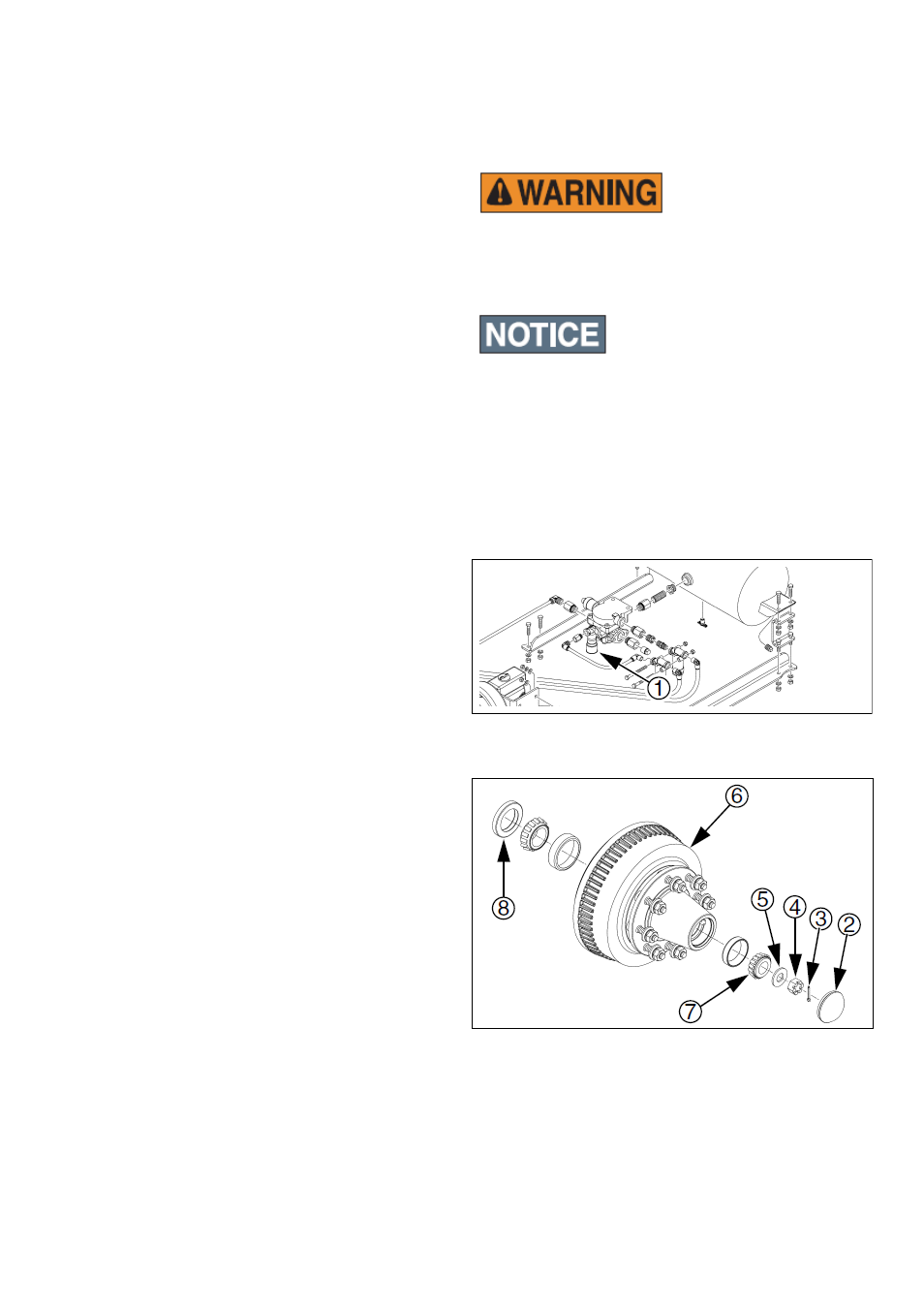

Рис. 133
Клапан сброса давления
Рис. 134
Демонтаж ступицы
