Прокачка гидросистемы складывания
Если в системе достаточно масла для безопасной
эксплуатации,
перед прокачкой выполните
раскладывание орудия (стр. 25), наклоните боковые
секции вниз (стр. 28) и опустите сошники (стр. 32).
1. Ознакомьтесь с техникой безопасности на стр. 112.
См. Рис. 116
2. Разложите орудие, включите монитор, включите
главный переключатель КФМ и переключатель
контура
складывания, затем переключите
гидроконтур в плавающее положение, чтобы снять
давление с гидравлических линий.
См. Рис. 117
3. Извлеките штифты из штоковых концов трех
цилиндров. Поверните их так, чтобы в выдвинутом
положении штоки не упирались в детали орудия.
4. Полностью задвиньте штоки цилиндров контура.
Переключите контур в нейтральное положение.
5. Осторожно ослабьте фитинги (3) на цокольных
концах обоих цилиндров складывания и на
цокольном конце цилиндра защелки дышла (5).
6. Медленно выдвигайте штоки цилиндров, пока на
одном из фитингов не выступит масло. Переключите
контур в нейтральное положение и затяните фитинг.
Повторяйте процедуру, пока не будут затянут все три
фитинга.
7. Полностью выдвиньте штоки цилиндров наклона.
Переключите контур в нейтральное положение.
8. Осторожно ослабьте фитинги (4) на штоковых концах
обоих цилиндров складывания и на штоковом конце
цилиндра защелки дышла (6).
9. Медленно задвигайте штоки, пока на одном из
фитингов не выступит масло. Переключите контур в
нейтральное
положение и затяните фитинг.
Повторяйте процедуру, пока не будут затянут все три
фитинга.
10. Снова закрепите штоки цилиндров в пазах и
зафиксируйте их с помощью штифтов.
Прокачка гидросистемы транспортных крюков
Для прокачки этого контура, орудие следует разложить,
чтобы секции не опирались на транспортные крюки.
1. Ознакомьтесь с техникой безопасности на стр. 112.
См. Рис. 118
2. Полностью задвиньте шток цилиндра. Переключите
контур в нейтральное положение. Ослабьте фитинг
(8) на цокольном конце цилиндра.
3. Медленно задвигайте шток, пока на фитинге не
выступит масло. Переключите контур в нейтральное
положение и затяните фитинг.
4. Полностью выдвиньте шток цилиндра. Переключите
контур в нейтральное положение. Ослабьте фитинг
(7) на штоковом конце цилиндра.
5. Медленно выдвигайте шток, пока на фитинге не
выступит масло. Переключите контур в нейтральное
положение и затяните фитинг.

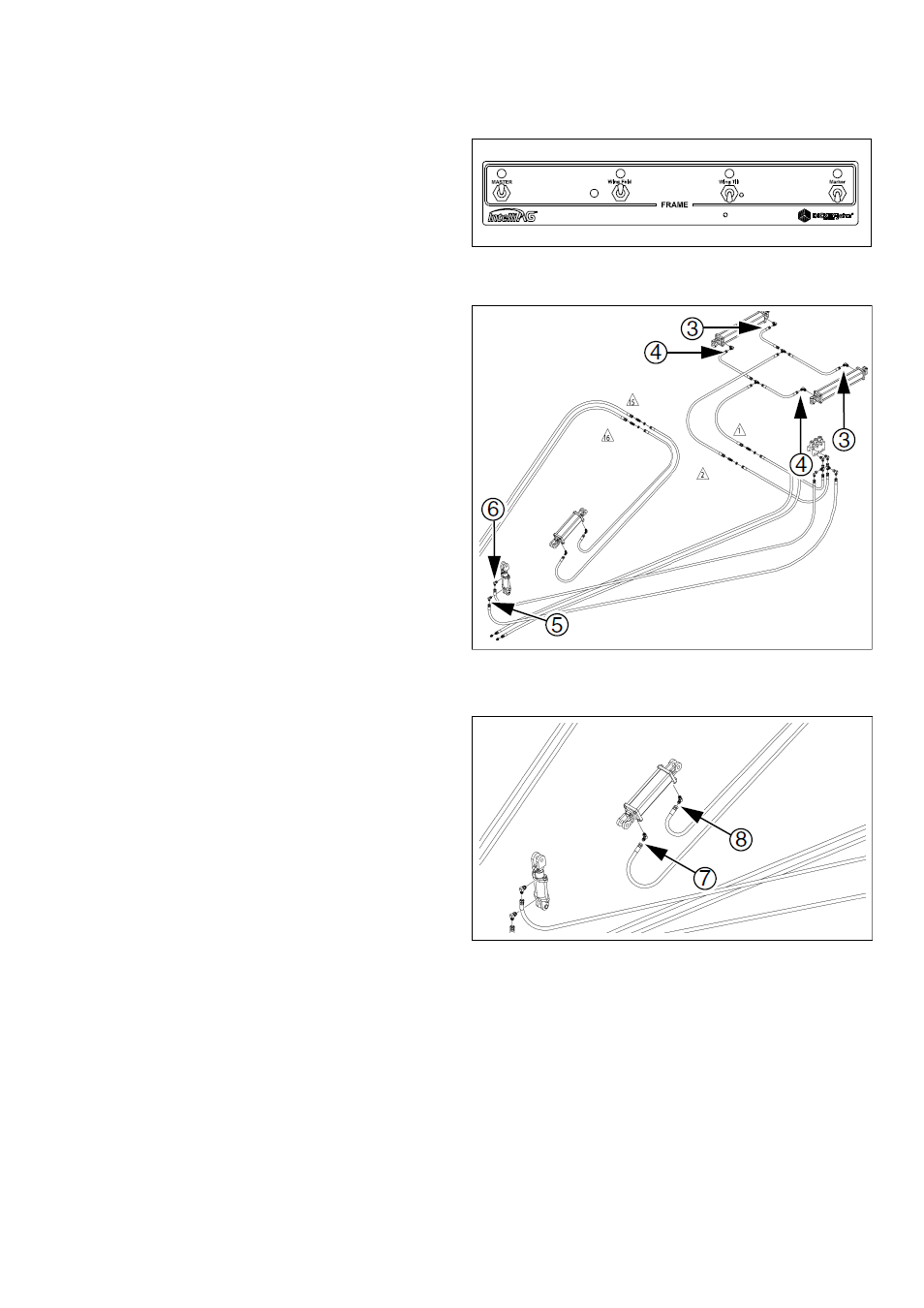

Рис. 116
КФМ в положении для прокачки контура складывания
Рис. 117
Фитинги прокачки контура складывания
Рис. 118
Фитинги прокачки контура транспортных крюков
