Страница 43
17. Убедитесь, что наклон боковых секций завершен.
Затем прекратите подачу масла в гидроцилиндры.
18. Отключите
электромагнитный
клапан
контура
складывания, отключив контур складывания на КФМ..
Складывание орудия: транспортный крюк
19. Выдвиньте шток цилиндра транспортных крюков.
См. Рис. 17
20. Убедитесь, что боковые секции и опорные колеса
сели на крюк.
21. Когда шток цилиндра полностью выдвинется,
переключите гидравлический контур в нейтральное
положение.
См. Рис. 16
22. Установите транспортный замок цилиндра крюков.
Наклон завершен: Работа гидроконтуров
Поднимание
Вентилятор,
шнек
Складывание,
наклон, маркер
Транспортные
крюки
Нейтрален
Нейтрален
Нейтрален
Нейтрален

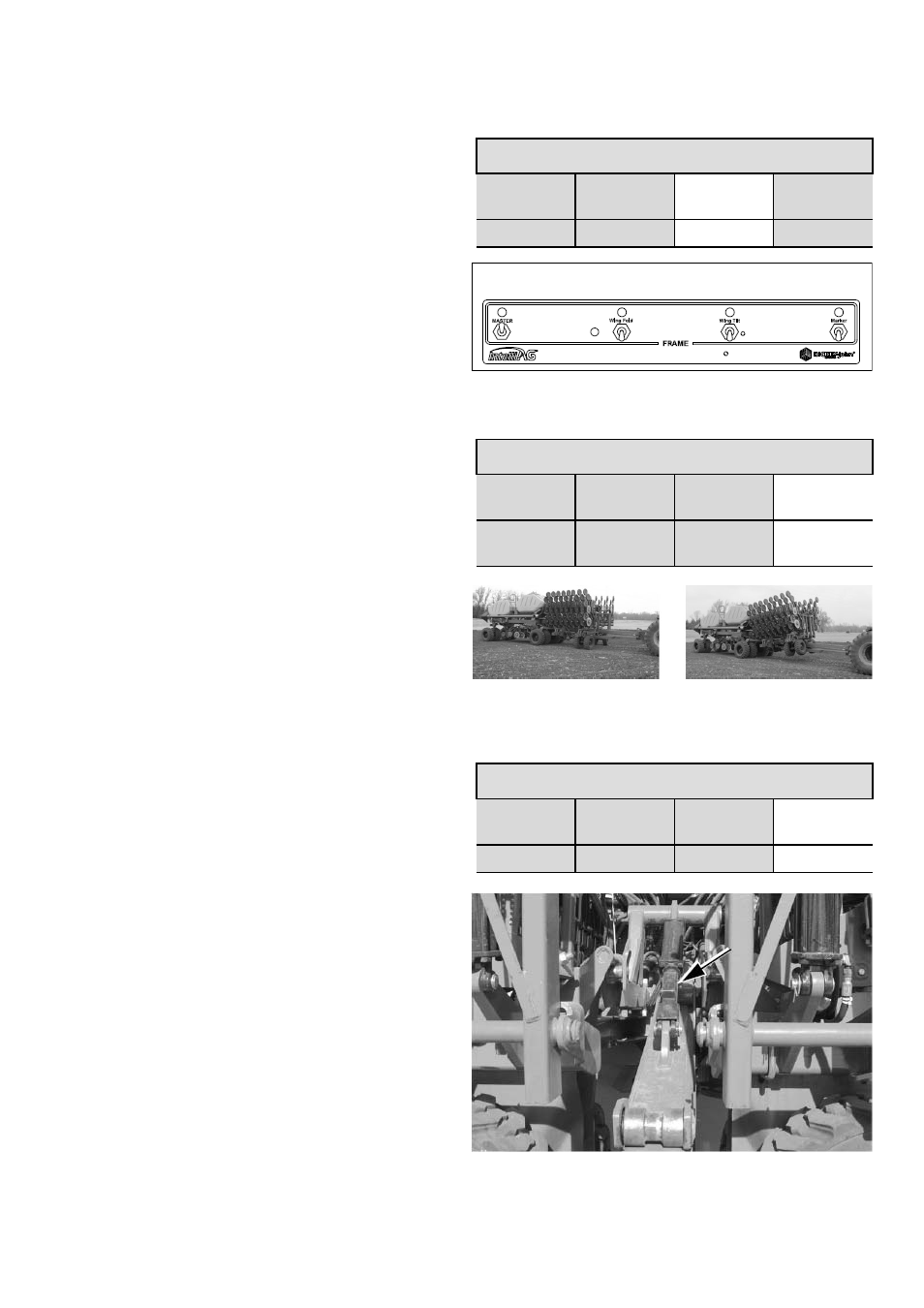

Рис. 40
Наклон секций завершен
Транспортные крюки: Работа гидроконтуров
Поднимание
Вентилятор,
шнек
Складывание,
наклон, маркер
Транспортные
крюки
Нейтрален
Нейтрален
Нейтрален
Выдвиньте
штоки
Рис. 41
Фиксация боковых секций транспортными крюками
Транспортные крюки: Работа гидроконтуров
Поднимание
Вентилятор,
шнек
Складывание,
наклон, маркер
Транспортные
крюки
Нейтрален
Нейтрален
Нейтрален
Нейтрален
Рис. 42
Транспортный замок цилиндра крюков
39
