Для того, чтобы отрегулировать силу пружины,
необходимо ослабить и передвинуть контргайки (6). При
изменении
силы прижимных пружин проверяйте
положение контргаек.
3. Поднимите сошники, чтобы полностью сжать
пружины (1).
4. Измерьте длину (7) пружин (расстояние между
внешними концами крайних витков).
5. Опустите сошники.
6. Снова измерьте длину пружин. Отрегулируйте болт
(8) так, чтобы при опущенных сошниках длина
пружины была на 2,5 см больше, чем при поднятых
сошниках (чем в шаге 4).
7. Если необходимо уменьшить силу пружины,
убедитесь, что как минимум 7 витков резьбы болта
находятся в стопоре пружины. Измерьте длину болта
(8), для этого измерьте расстояние между стопором
пружины (9) и верхним краем цоколя пружины.
Максимальная допустимая длина болта составляет
91 мм.
Сила прижимной пружины контактного колеса
8. Когда сошники подняты, вращая вал контактного
привода (4), измерьте расстояние между валом и
верхним краем паза (5). Это расстояние должно быть
не менее 10 мм.
9. Для того, чтобы отрегулировать верхний стопор вала,
ослабьте четыре контргайки (6) пружины. Для
изменения
верхней границы хода вала,
отрегулируйте высоту верхней контргайки.
Отрегулируйте ее так, чтобы зазор составлял не
менее 12 мм. Убедитесь, что он одинаков с обеих
сторон рычагов контактного колеса. Зафиксируйте
положение контргайки с помощью нижней гайки.

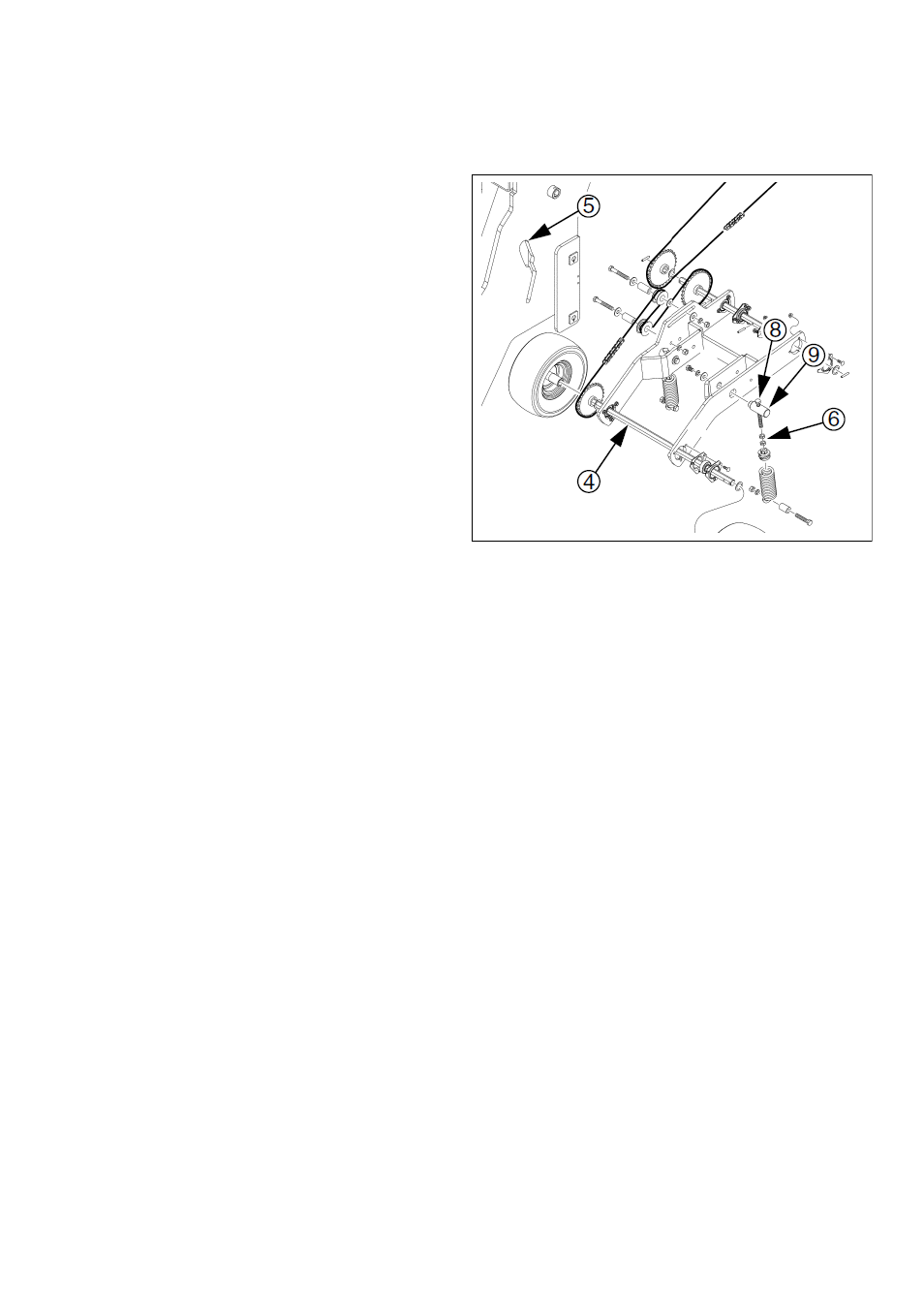

Верхний стопор вала контактного привода
Рис. 87
Контактный привод и паз хода вала
Примечание: В полевых условиях, при опущенных
сошниках пружина может удлиняться более, чем на
2,5 см. Это нормальное явление.
82
