Приложение В – установка опций
Замена высевающих валов
Для замены высевающих валов см. «Высевающие валы
высокой нормы» на стр. 141. Для их установки, начните с
переднего высевающего аппарата. Сохраните все снятые
детали.
Для замены высевающих валов бункер должен быть пуст.
См. «Выгрузка материалов» на стр. 65.

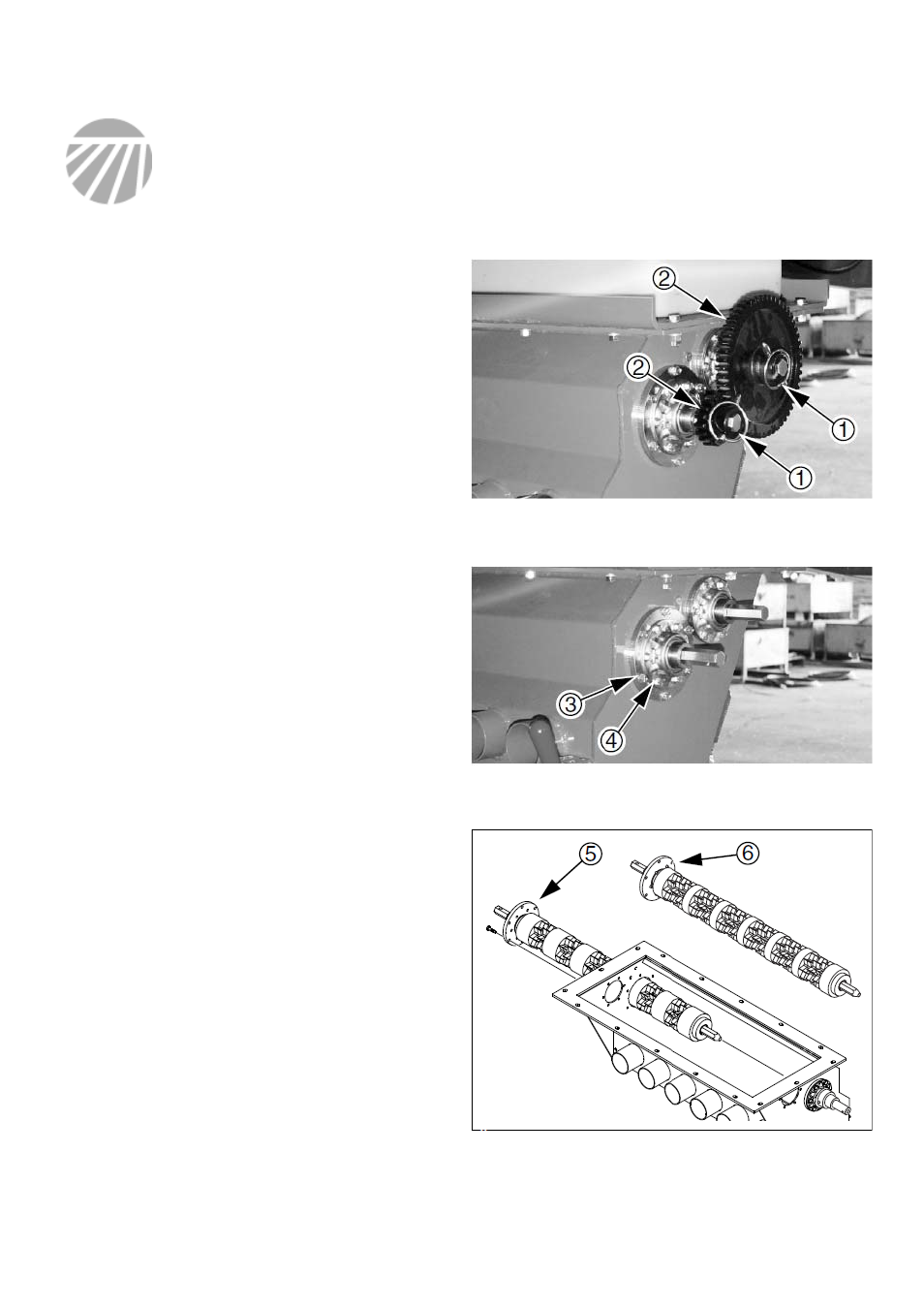

См. Рис. 164
1. В правой части высевающего аппарата извлеките
штифты (1) из шестерней конечной передачи (2), а
затем снимите сами шестерни. Запомните их
расположение.
См. Рис. 165
2. Снимите внешний ряд из шести болтов (6), которые
крепят внешний фланец к высевающему аппарату.
Примечание: Не снимайте шесть болтов (4), которые
крепят фланец подшипников к внешнему фланцу.
См. Рис. 166 (на котором для наглядности снят
высевающий аппарат и другие детали)
3. В правой части высевающего аппарата аккуратно
извлеките высевающий вал (5). На фланце может
быть силиконовая прокладка, которую нужно
подковырнуть.
4. Положите старый вал в коробку, в которой пришел
новый. Пометьте на коробке количество башен и
количество звезд.
5. Нанесите слой силикона на внутреннюю поверхность
внешнего фланца, прямо по кольцу отверстий для
болтов.
6. Аккуратно вставьте новый вал (6) в высевающий
аппарат.
7. Когда фланец на правом конце упрется в
высевающий аппарат, зафиксируйте его с помощью 6
болтов. Несколько раз проверните вал.
8. Установите шестерни в соответствии с данными
Руководства по нормам высева. Зафиксируйте их с
помощью штифтов (штифт можно вставить только в 2
из 6 возможных положений шестерней).
Рис. 164
Снимите шестерни
Рис. 165
Извлеките фланцевые болты
Рис. 166
Замените высевающие валы
