Установите транспортный замок рамы
См. Рис. 31
5. Оттяните проволочную рукоять и передвиньте ее
вперед. Это позволит крюку (на рисунке не показан)
удерживать сошники от опускания.
Установите транспортные замки по центру секций
См. Рис. 32
6. Оттяните штифт. Поверните вороток внутрь, чтобы
он удерживал штифт в оттянутом положении. Это
обеспечит краю пластины необходимый ход.
Примечание: При следующем наклоне боковых секций
вниз, замок автоматически переключится в положение
для работы в поле.
Установите транспортные замки на торцах секций
См. Рис. 33
7. Переверните замки на торцах боковых секций.
Оттяните рукоятку. Поверните штифт на 180
градусов, так, чтобы скошенная поверхность
смотрела назад, а вороток – вперед.
Примечание: Это позволит пластине пройти мимо
штифта вверх при наклоне боковых секций вверх,
после чего он будет удерживать боковую секцию в
транспортном положении.

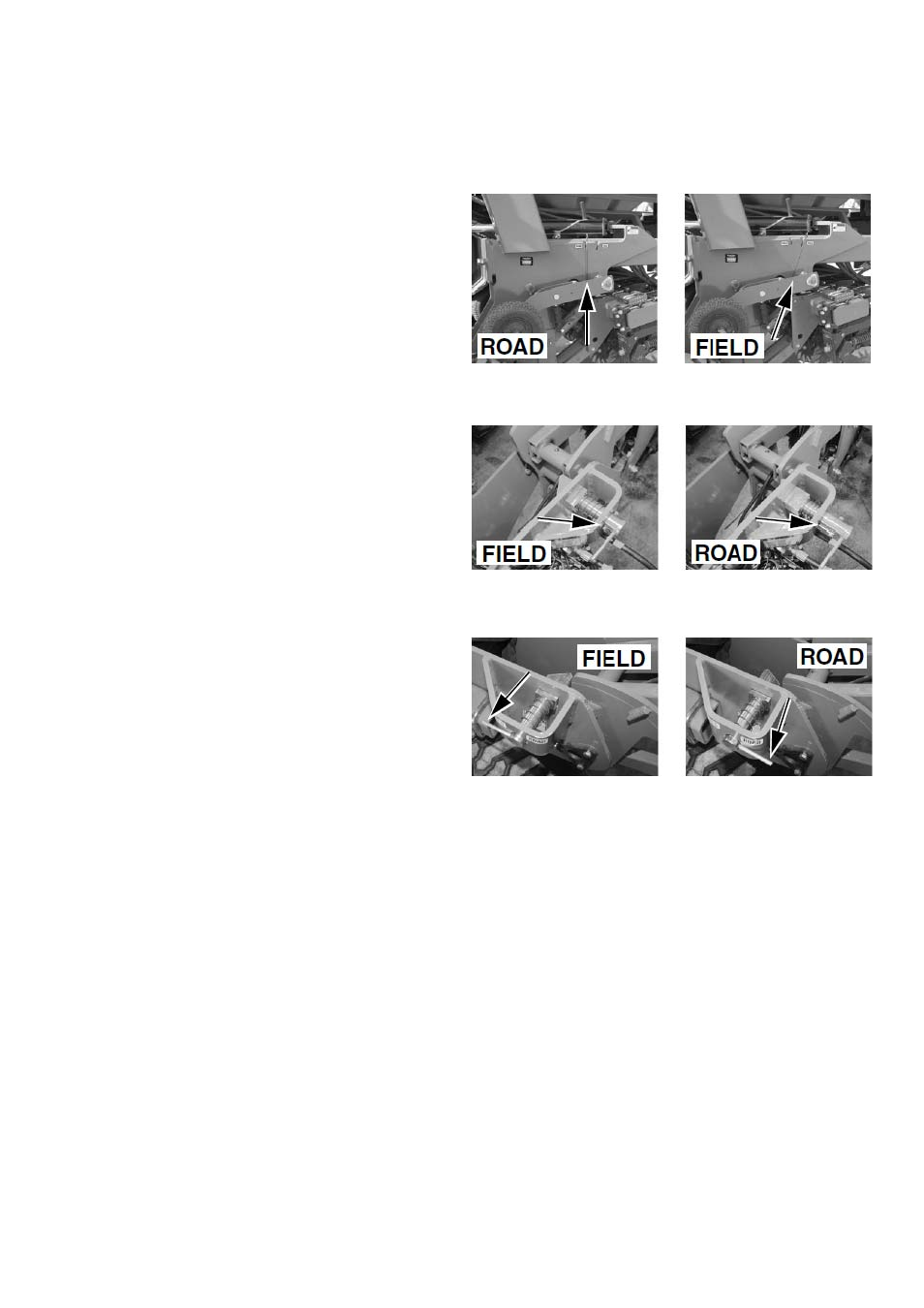

Рис. 31
Транспортный замок рамы
Рис. 32
Транспортный замок по центру секции
Рис. 33
Транспортный замок на торце секции
Складывание орудия: трактор
8. Если Вы хотите позволить трактору двигаться:
Выровняйте передние колеса трактора,
Переключите трансмиссию трактора в нейтральное
положение,
Отключите стояночный тормоз.
Если Вы не хотите позволить трактору двигаться:
Установите трансмиссию трактора в положение Парк,
Поставьте трактор на стояночный тормоз
а ,
Снимите орудие со стояночного тормоза (если он
есть).
Примечание: Для того, чтобы отцепить крюк на дышле
и/или одеть боковые секции на транспортные крюки,
необходимо позволить некоторое перемещение
трактора во время складывания.
а – не ставьте трактор на стояночный тормоз, если при этом включится стояночный тормоз орудия. 36
