Складывание шнека
Перед складыванием шнека убедитесь, что он отключен
(шаги 6-8 выше).
Складывание шнека
См. Рис. 61
Для
складывания шнека необходимо правильно
направить приемник и выходной патрубок шнека. При
неправильной ориентации патрубка существует высокая
вероятность повредить его при складывании орудия,
кроме того, дождь и различный мусор может попадать в
приемник, если он установлен неправильно.
1. Поверните шарнир рычага шнека.
Если рычаг сложен шарниром вперед, отведите шнек
от орудия и шарнир так, чтобы он смотрел назад.
2. Поверните шнек входным отверстием назад, а
выходным – вперед.
Поверните его таким образом, чтобы шланги не были
натянуты.
3. Выровняйте параллельные рычаги.
Прижмите штифт блокировки параллельных рычагов.
(6). Поднимите или опустите шнек так, чтобы рычаги
были на уровне с основной рамой. Отпустите штифт.
4. Прокрутите трубу шнека так, чтобы выходной
патрубок смотрел вправо.
Оттяните штифт (5) и прокрутите трубу шнека так,
чтобы клапаны оказались сверху. Выходной патрубок
(7) должен смотреть вправо (горизонтально в сторону
от орудия), что обеспечит его сохранность во время
складывания боковых секций.
5. Поверните приемник шнека в горизонтальное
положение.
Оттяните штифт (4) крепления приемника. Поверните
его так, чтобы он занял горизонтальное положение, а
входное отверстие шнека смотрело влево от орудия.
6. Извлеките штифт заднего рычага (3) из гнезда на
раме.
7. Поместите шнек на опоры. Закрепите рычаг штифтом
(3).
См. Рис. 62
8. Установите хомуты (1), (2).
9. Закройте
защелки. Убедитесь, что защелки
закрылись.

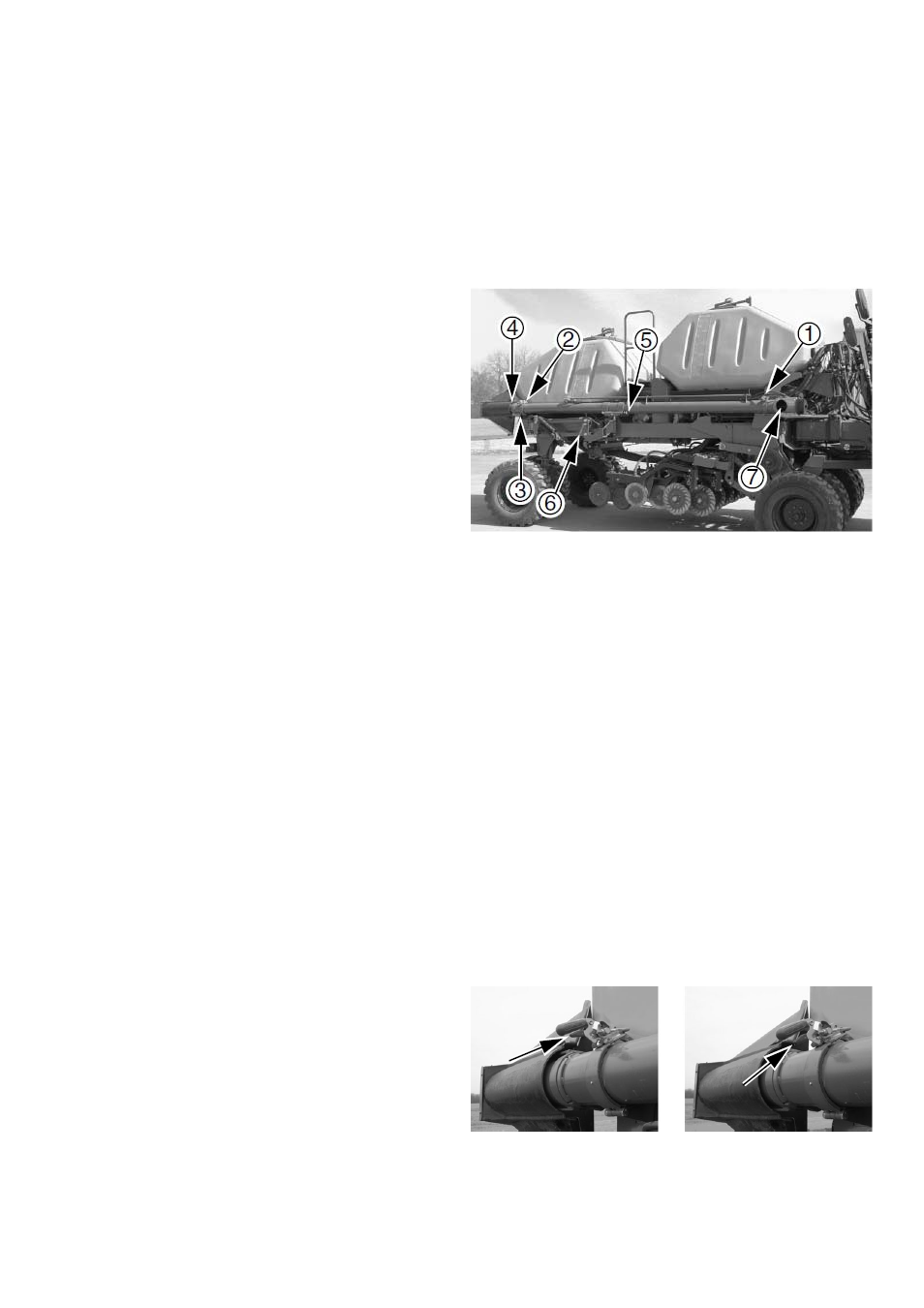

Рис. 61
Шнек в положении для хранения
Рис. 62
Хомут и защелка
