Страница 136
![background image](/manuals/599053/136/background.png)
Если маркер в разложенном состоянии не касается земли
или не опускается в понижения грунта, длина цепи
недостаточна.
Если диск маркера продолжает движение по земле после
начала складывания маркера на протяжении более чем
30 см, цепь маркера необходимо укоротить.

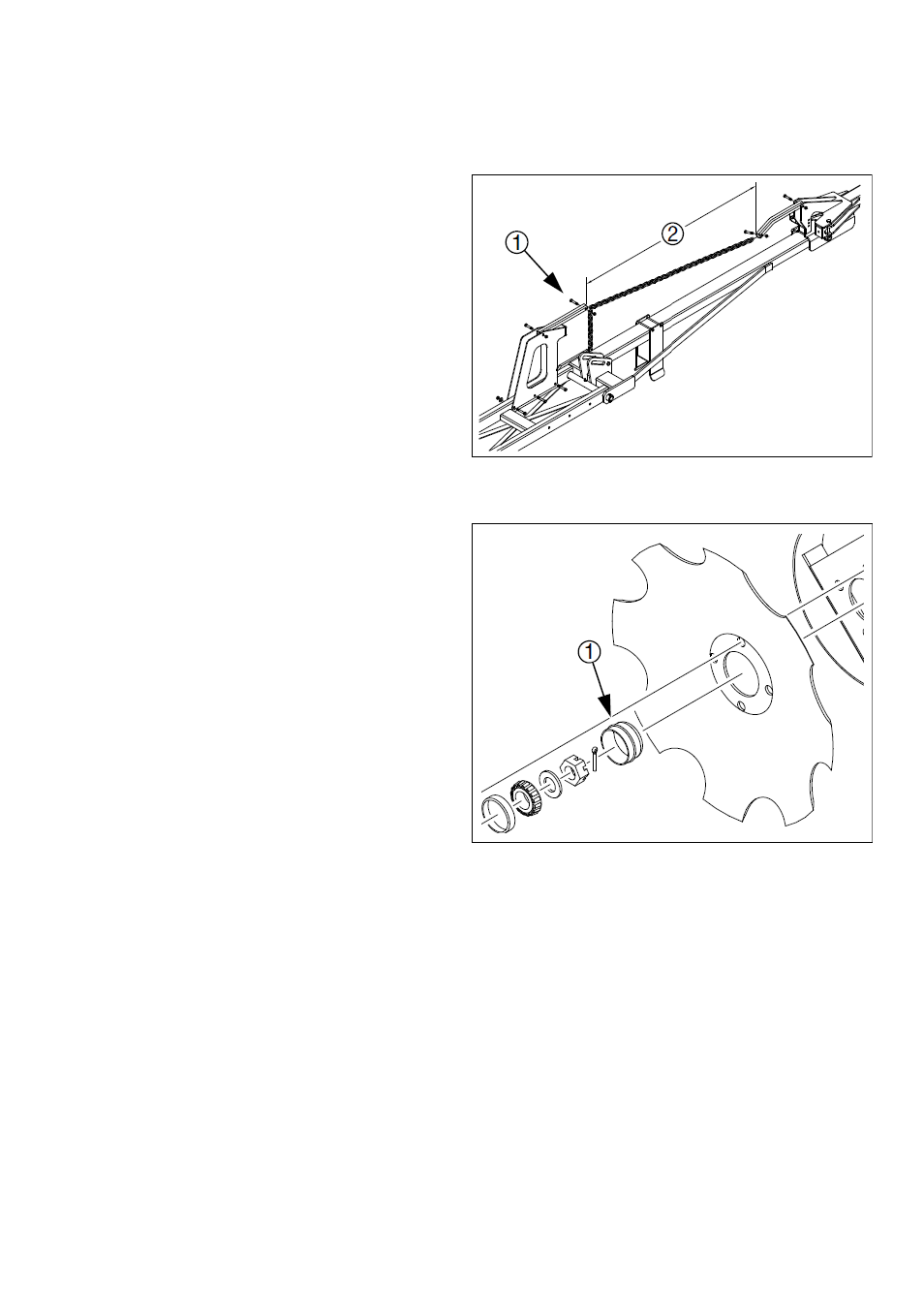

См. Рис. 151
1. Разложите маркер.
2.
Отрегулируйте длину маркера (стр. 162).
3.
Извлеките поддерживающий болт (1).
4.
Установите болт так, чтобы длина цепи (2)
составляла около 160 см. Затяните болт.
5.
Сложите, разложите и снова сложите маркер, чтобы
проверить регулировку длины цепи.
6.
Вкручивайте болт до тех пор, пока его головка не
будет вровень с внутренней контргайкой и
внутренней частью паза.
7.
Медленно сложите маркер. Если диск маркера
продолжает движение по земле после начала
складывания маркера на протяжении более чем 30
см, цепь маркера необходимо еще укоротить.
Длина цепи
См. Рис. 152
Если колпачок уплотнения для смазки подшипника
ступицы диска маркера (1) поврежден или отсутствует,
разберите и очистьте втулку.
Смажьте ее и установите новое уплотнение и колпачок.
Уплотнительный колпачок маркера
Рис. 151
Цепь маркера
Рис. 152
Подшипник диска маркера и колпачок
132
