3.2 Установка УАТС
74
Руководство по установке
3.2.6
Установка системы из 3 или 4 блоков (башенный тип)
УАТС можно расширить до системы из 3 или 4 блоков путем установки блоков расширения
на основной блок. Для установки системы из 3 или 4 блоков необходим набор креплений, в состав
которого входят напольные крепления и настенные кронштейны.

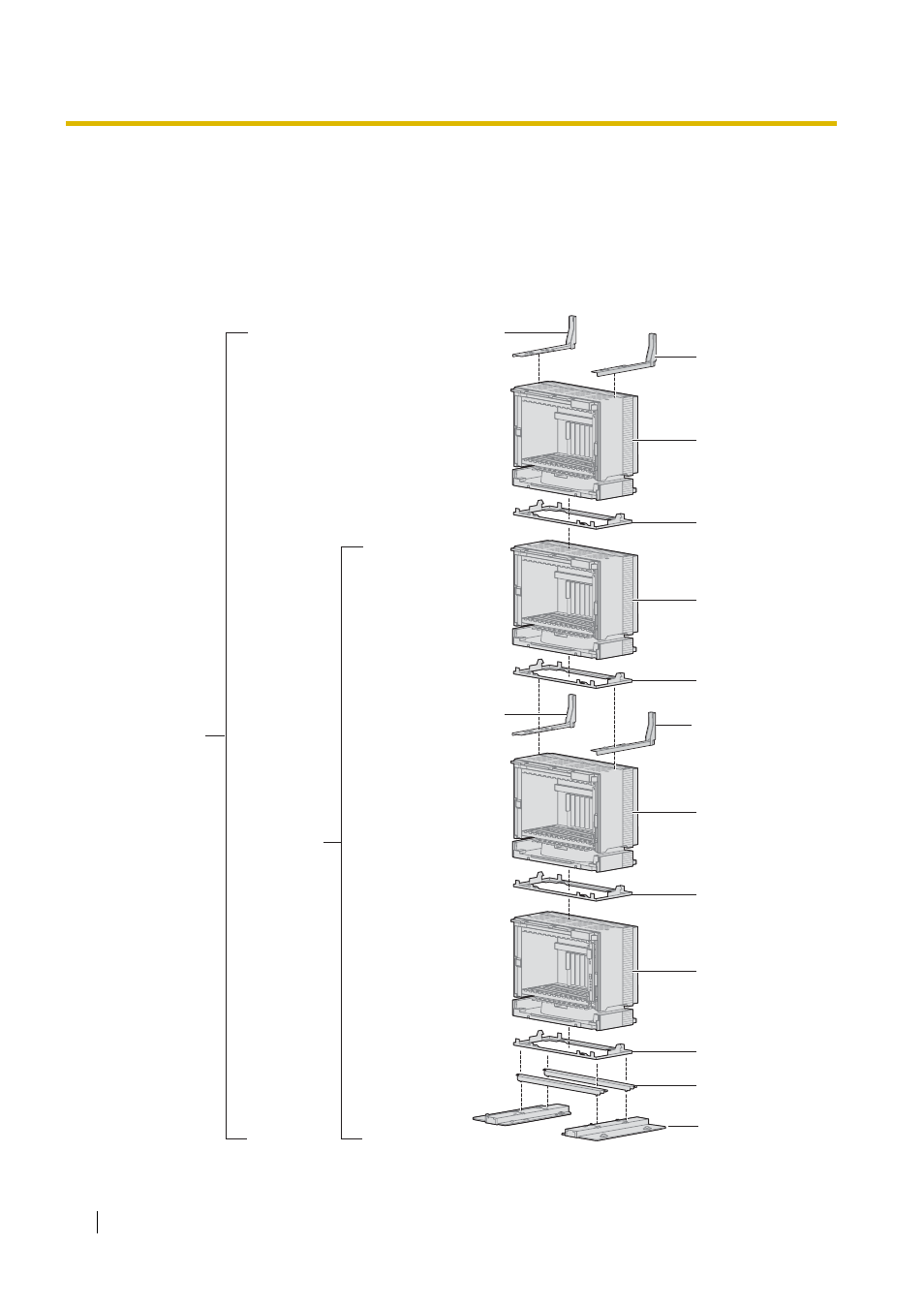

Структура системы из 3 или 4 блоков (башенный тип)
Система
из 3 блоков
Блок
расширения 1
Основной блок
Металлический
кронштейн
Металлический
кронштейн
Блок
расширения 3
Блок
расширения 2
Металлический
кронштейн
Металлический
кронштейн
Настенный
кронштейн
(правый)
Настенный
кронштейн
(правый)
Настенный
кронштейн (левый)
Настенный
кронштейн (левый)
Система
из 4 блоков
Напольное
крепление
Опорный
кронштейн
