3.7 Информация о платах физических внешних линий
164
Руководство по установке
3.7.7
Плата E1 (KX-TDA0188)
Функция
1-портовая плата внешних линий E1. Соответствует стандартам ITU-T.
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): ферритовый сердечник х 1
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа RJ45 или BNC
ПРЕДОСТЕРЕЖЕНИЕ
•
Эта системная плата должна подключаться к внешней линии через NT1; непосредственное
подключение к внешней линии запрещается.
•
Порты E1 являются SELV-портами и должны использоваться только для подключения
к SELV-службам.
Примечание
При использовании разъема RJ45 присоедините к кабелю входящий в комплект поставки
ферритовый сердечник. См. раздел "3.2.15 Присоединение ферритового сердечника".
Примечание
•
В некоторых странах/регионах подключение этой системной платы к коммутируемой
телефонной сети общего пользования (PSTN) не допускается.
•
Для подключения допускается использование только 1 типа разъема (RJ45 или BNC);
RJ45 и BNC не могут использоваться одновременно.
•
Эта системная плата может использоваться для подключения внешних или внутренних
линий. Выбор осуществляется путем установки переключателя A/B или использования
разъема с соответствующим назначением контактов.
•
Информацию о порядке проверки подключения внешней линии см. в подразделе "Проверка
подключения внешней линии" в разделе "3.18.1 Запуск УАТС".

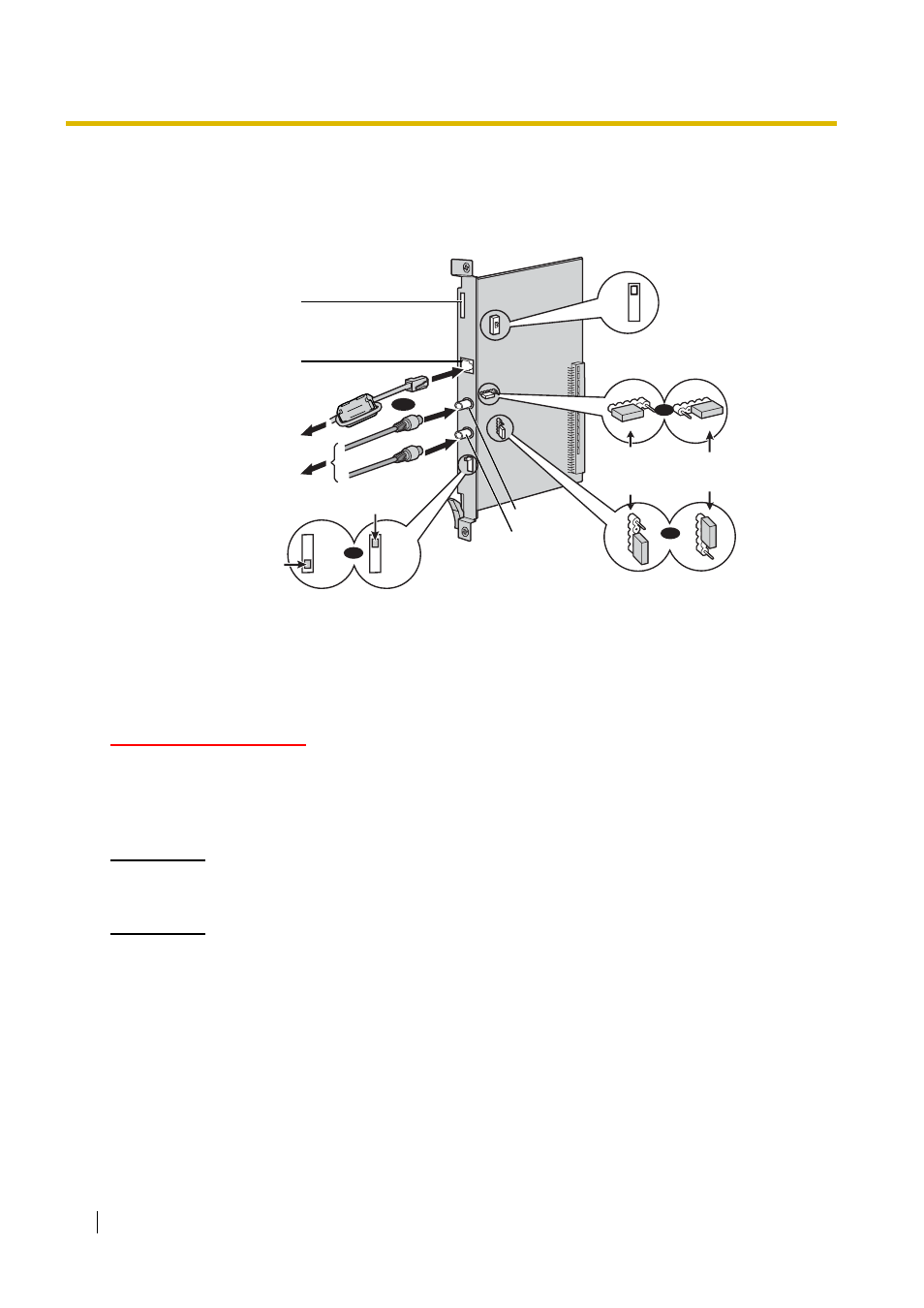

Светодиодные
индикаторы
К NT1/внутренней линии
К NT1/внутренней линии
BNC (TX)
BNC (RX)
BNC (TX), наружный провод
Для соединения
с корпусной
землей
Для отключения
корпусной земли
J308
1 2
3
1 2
3
J308
J309
1
2
3
J309
1
2
3
BNC (RX), наружный провод
RJ45
AB
Для RJ45
Для BNC
120
Ω
75
Ω
120
Ω
75
Ω
ИЛИ
ИЛИ
ИЛИ
ИЛИ
