3.9 Информация о других физических платах
Руководство по установке
209
3.9.4
Плата EIO4 (KX-TDA0164)
Функция
4-портовая плата ввода/вывода. Устанавливается на плате OPB3.
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): винты х 3, 10-контактная клеммная колодка х 1,
8-контактная клеммная колодка х 1
Компоненты, поставляемые пользователем (не входят в комплект поставки): медный провод
Примечание
Дополнительную информацию о подключении внешних датчиков и внешних устройств (реле)
см. в разделе "3.14.1 Подключение домофонов, электромеханических дверных замков, внешних
датчиков и внешних устройств (реле)".

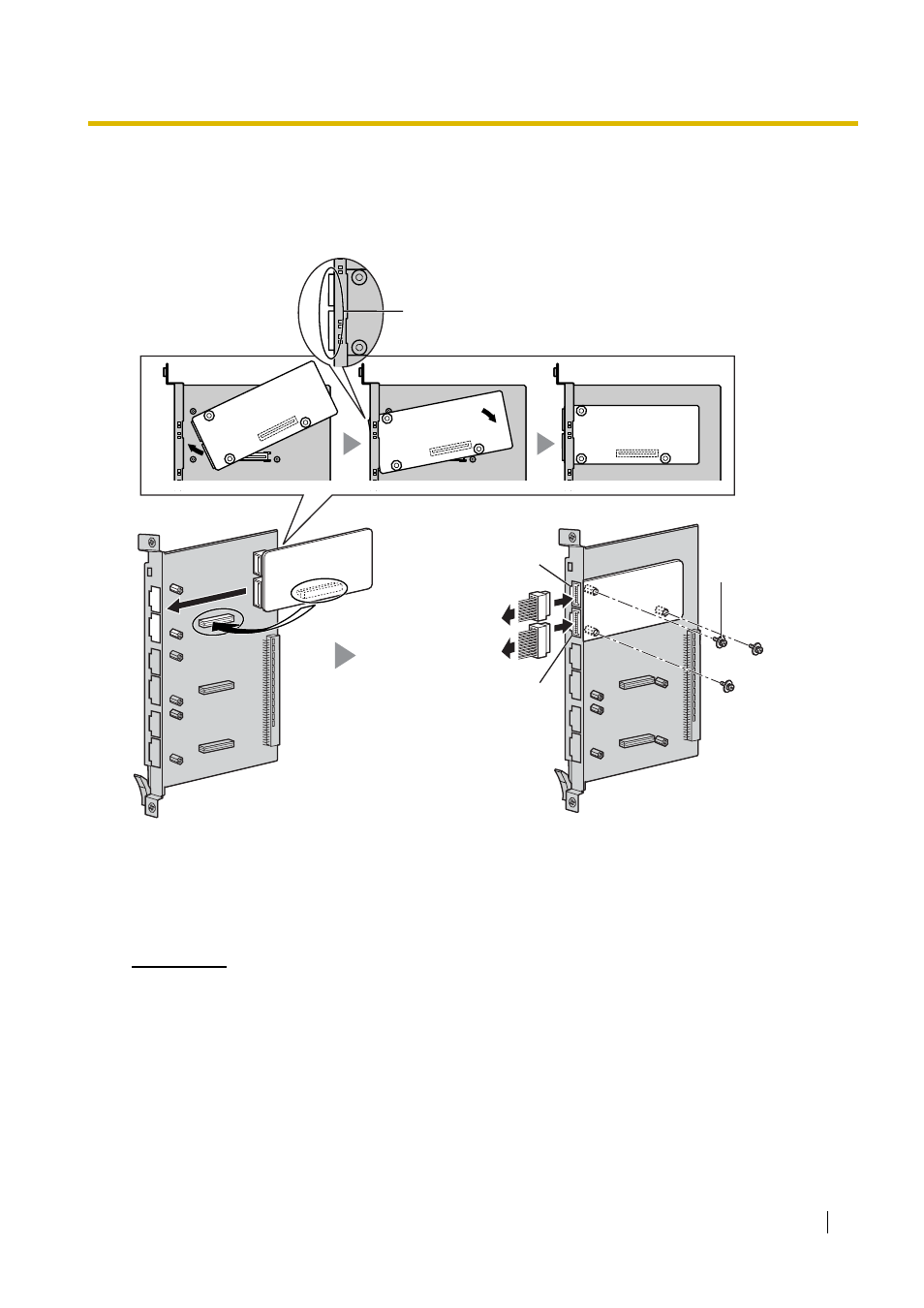

Винт
Плата EIO4
Плата OPB3
Полностью вставьте разъемы в отверстия
на лицевой панели платы.
К внешним
устройствам (реле)
К внешним датчикам
10 контактов
8 контактов
