3.15 Подключение периферийных устройств
324
Руководство по установке
3.15 Подключение периферийных устройств
3.15.1 Подключение периферийных устройств
ПК (через порт MNT)

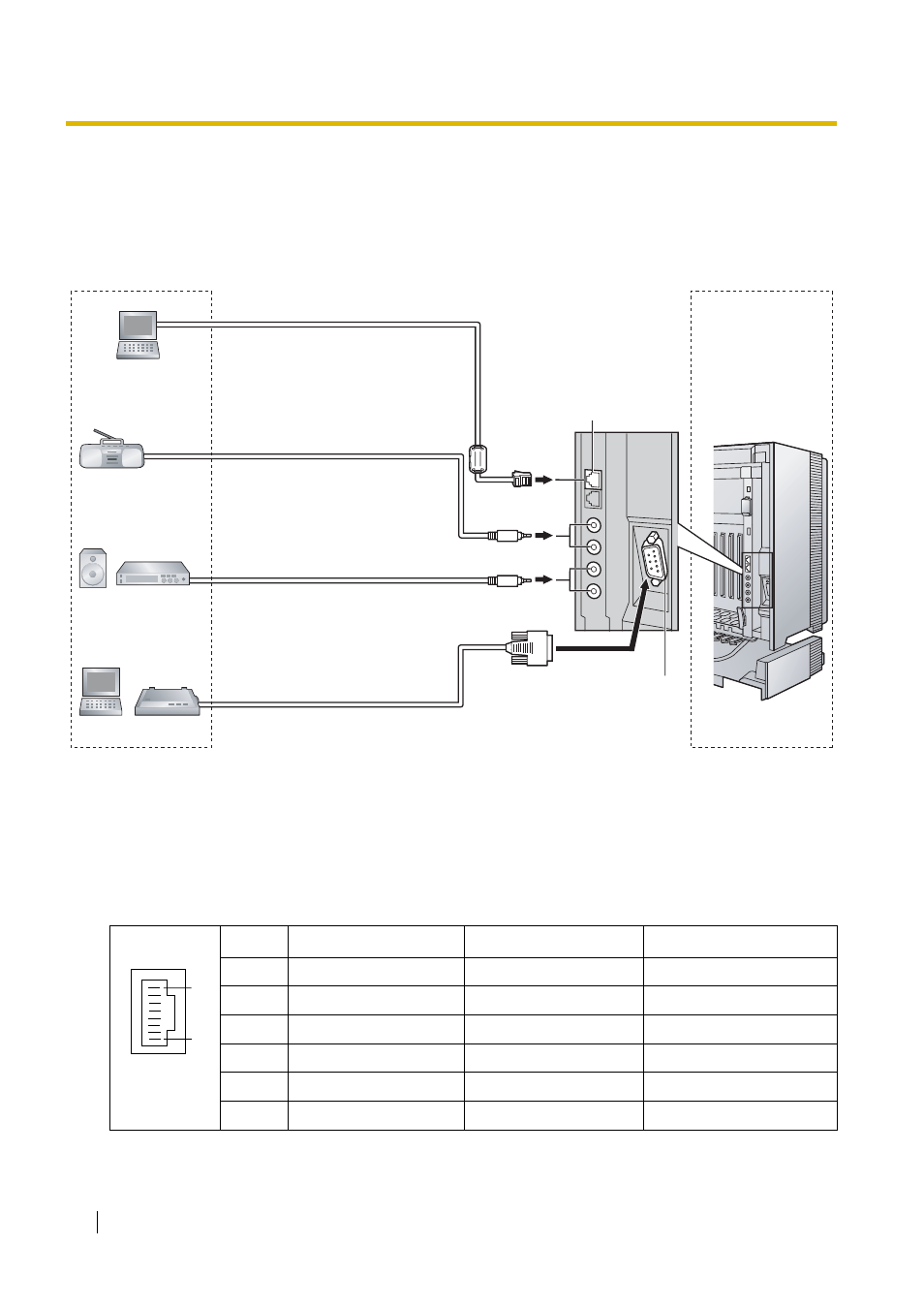

ПК может быть подключен к УАТС через порт MNT платы IPCEMPR. Он используется для системного
программирования, диагностики и хранения внешней системной базы данных (с возможностью
выгрузки/загрузки).
Назначение контактов
Номер
Название сигнала
Вход (I)/Выход (O)
Функция
1
TPO+
O
Передача данных+
2
TPO-
O
Передача данных-
3
TPI+
I
Прием данных+
4-5
Зарезервировано
–
–
6
TPI-
I
Прием данных-
7-8
Зарезервировано
–
–
Фоновая музыка
(BGM)/ фоновая
музыка при
удержании (MOH)
Устройство
оповещения:
усилитель/
громкоговоритель
ПК
Принтер
ПК
Кабель Макс. длина
ø 0,4 мм: 10 м
ø 0,5 мм: 10 м
ø 0,6 мм: 10 м
CAT 5: 10 м
Кабель Макс. длина
ø 0,4 мм: 10 м
ø 0,5 мм: 10 м
ø 0,6 мм: 10 м
CAT 5: 10 м
Макс. длина
5 м
Макс. длина
2 м
Порт MNT
RS-232C
8
1
