3.2 Установка УАТС
Руководство по установке 131

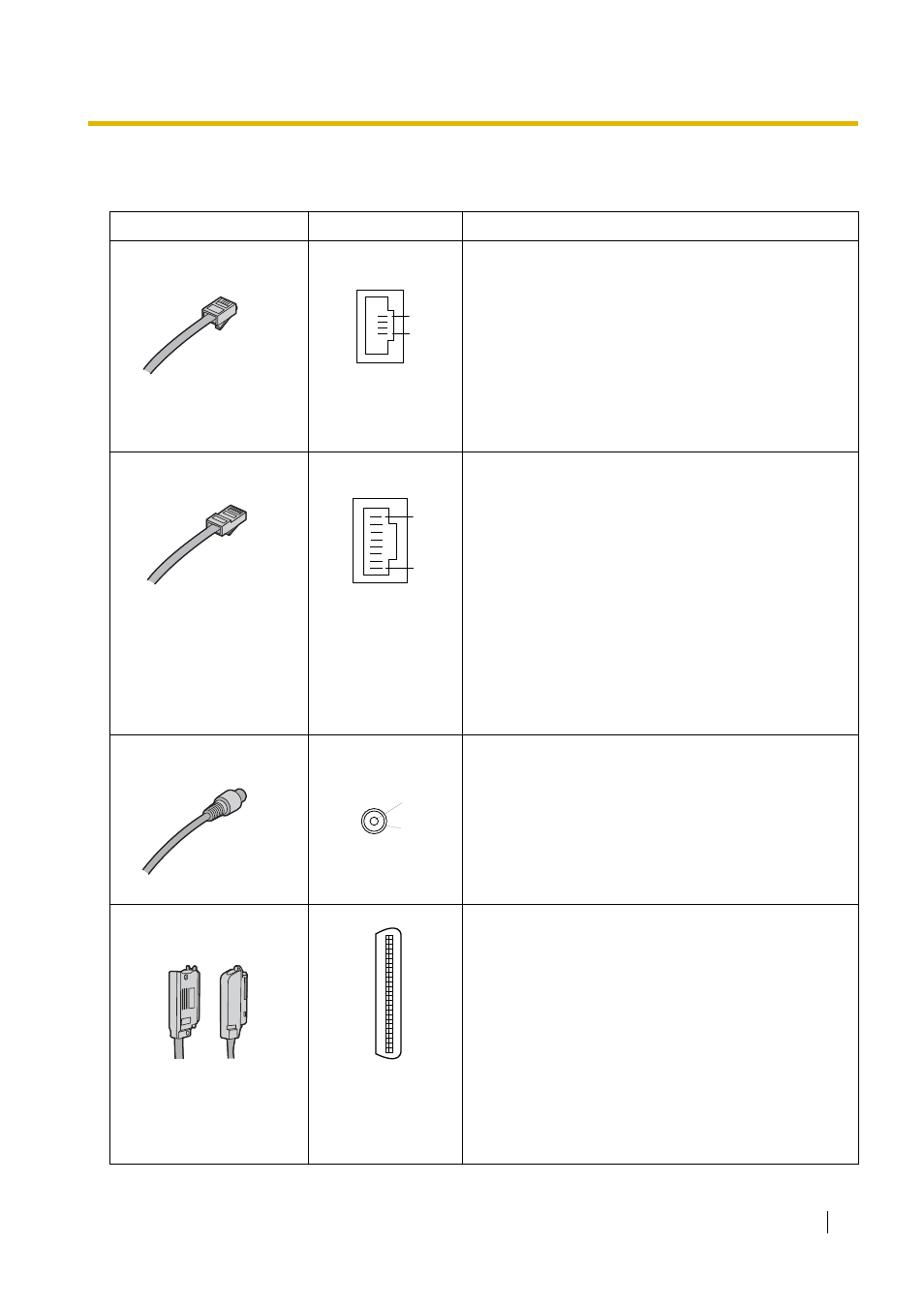

3.2.14 Типы разъемов
Типы разъемов Номера контактов Где используется
(Кабель типа "витая
пара")
• DHLC8 (KX-TDA0170)
• SLC8 (KX-TDA0173)
• CSLC16 (KX-TDA0177)
• ESLC16 (KX-TDA6174)
• EMSLC16 (KX-TDA6175)
• ECSLC24 (KX-TDA6178)
• ELCOT16 (KX-TDA6181)
(Кабель типа "витая
пара")
• IPCEMPR
• CSIF4 (KX-TDA0143)
• CSIF8 (KX-TDA0144)
• T1 (KX-TDA0187)
• E1 (KX-TDA0188)
• BRI4 (KX-TDA0284)
• BRI8 (KX-TDA0288)
• PRI30 (KX-TDA0290CE/CJ)
• PRI23 (KX-TDA0290)
• IP-EXT16 (KX-TDA0470)
• IP-GW4E (KX-TDA0484)
• IP-GW16 (KX-TDA0490)
• E1 (KX-TDA0188)
• PRI30 (KX-TDA0290CE/CJ)
(Экранированный кабель
типа "витая пара")
• DHLC8 (KX-TDA0170)
• DLC8 (KX-TDA0171)
• DLC16 (KX-TDA0172)
• SLC8 (KX-TDA0173)
• CSLC16 (KX-TDA0177)
• ESLC16 (KX-TDA6174)
• EMSLC16 (KX-TDA6175)
• ECSLC24 (KX-TDA6178)
• ELCOT16 (KX-TDA6181)
• DID8 (KX-TDA0182)
• E&M8 (KX-TDA0184)
RJ11
1
4
RJ45
8
1
BNC
1
2
Разъем типа "амфенол"
Тип A Тип B
50 25
26 1
