3.7 Информация о платах физических внешних линий
172
Руководство по установке
3.7.9
Плата PRI30 (KX-TDA0290CE/CJ)
Функция
1-портовая плата интерфейса первичного доступа к ISDN (30 B-каналов). Соответствует стандартам
EURO-ISDN/ETSI.
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): ферритовый сердечник х 1
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа RJ45 или BNC
ПРЕДОСТЕРЕЖЕНИЕ
•
Эта системная плата должна подключаться к внешней линии через NT1; непосредственное
подключение к U-интерфейсу внешней линии запрещается.
•
Порты PRI являются SELV-портами и должны использоваться только для подключения
к SELV-службам.
Примечание
При использовании разъема RJ45 присоедините к кабелю входящий в комплект поставки
ферритовый сердечник. См. раздел "3.2.15 Присоединение ферритового сердечника".
Примечание
•
В некоторых странах/регионах подключение этой системной платы к коммутируемой
телефонной сети общего пользования (PSTN) не допускается.
•
Для подключения допускается использование только 1 типа разъема (RJ45 или BNC);
RJ45 и BNC не могут использоваться одновременно.
•
Эта системная плата может использоваться для подключения внешних или внутренних
линий. Выбор осуществляется путем установки переключателя A/B или использования
разъема с соответствующим назначением контактов.
•
Информацию о порядке проверки подключения внешней линии см. в подразделе "Проверка
подключения внешней линии" в разделе "3.18.1 Запуск УАТС".

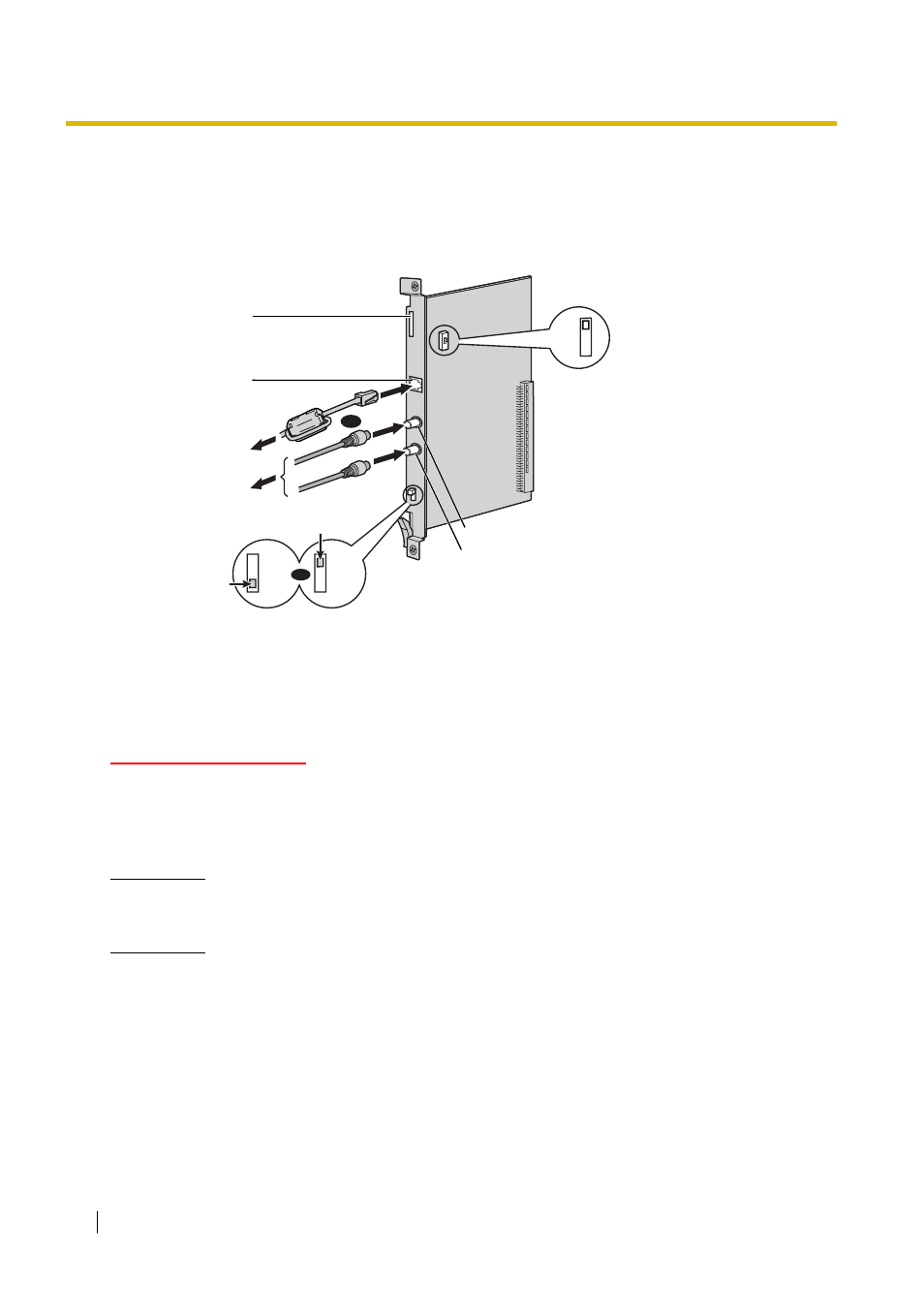

Светодиодные
индикаторы
RJ45
К NT1/
внутренней линии
К NT1/
внутренней линии
BNC (TX)
BNC (RX)
AB
Для RJ45
Для BNC
120
Ω
75
Ω
120
Ω
75
Ω
ИЛИ
ИЛИ
