3.5 Информация о вспомогательных платах блока расширения
Руководство по установке
149
3.5
Информация о вспомогательных платах
блока расширения
3.5.1
Плата BUS-M (KX-TDA6110)
Функция
Плата для подключения блоков расширения. Устанавливается только в основной блок.
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): кабель системной шины х 1
Компоненты, поставляемые пользователем (не входят в комплект поставки): нет
Светодиодная индикация
Индикатор
Цвет
Описание
CARD STATUS
Зеленый
Индикация состояния платы.
•
Не горит: запуск
•
Горит зеленым: нормальный рабочий режим
LINK3
Зеленый
Индикация состояния линии для блока расширения 3
•
Не горит: ошибка соединения
•
Горит: нормальное соединение
LINK2
Зеленый
Индикация состояния линии для блока расширения 2
•
Не горит: ошибка соединения
•
Горит: нормальное соединение
LINK1
Зеленый
Индикация состояния линии для блока расширения 1
•
Не горит: ошибка соединения
•
Горит: нормальное соединение

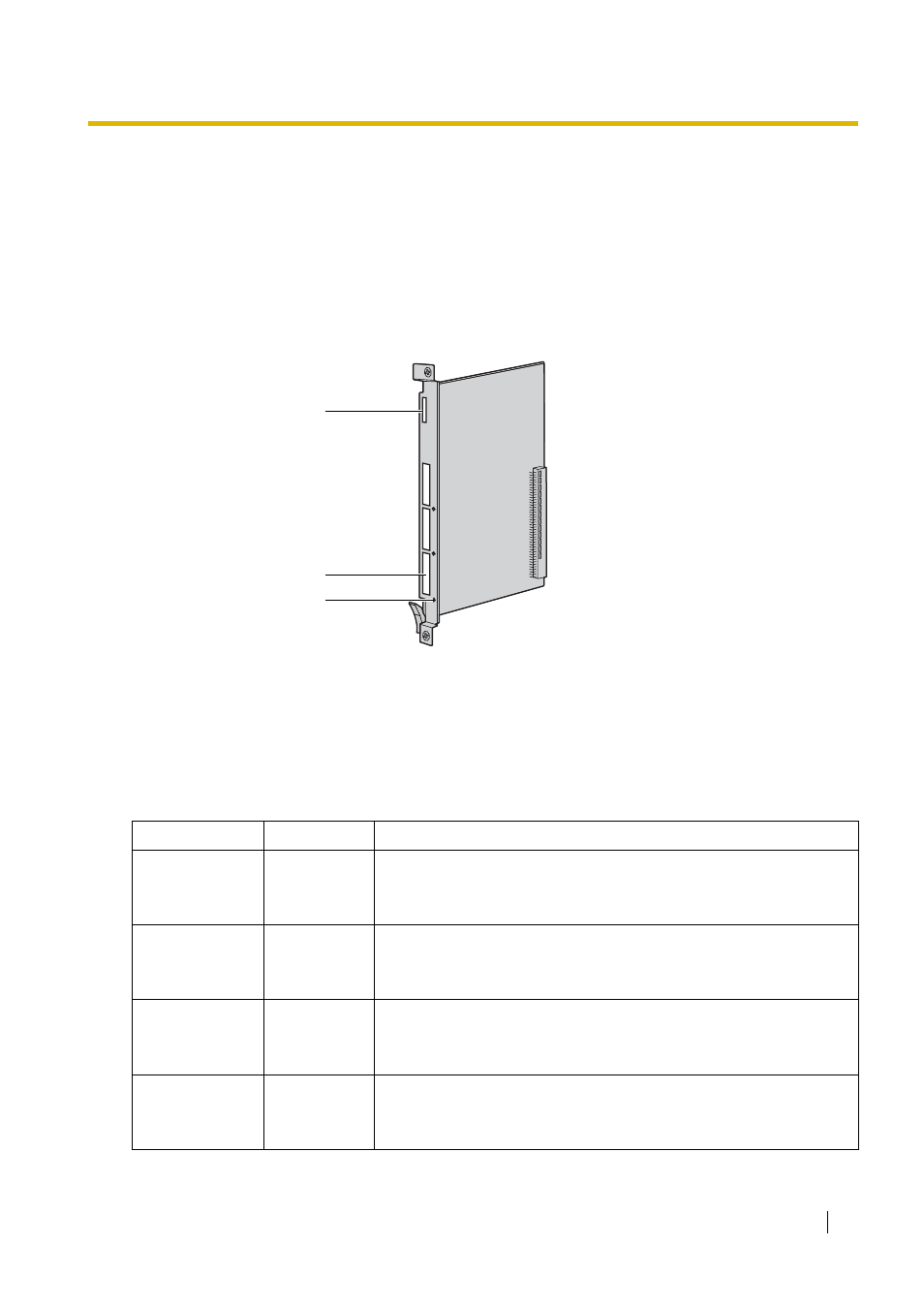

Светодиодные
индикаторы
Разъем кабеля
системной шины
Клемма для провода
экранирования от помех
