3.7 Информация о платах физических внешних линий
158
Руководство по установке
3.7.5
Плата E&M8 (KX-TDA0184)
Функция
8-портовая плата внешних (соединительных) линий E&M. Поддерживается тип 5.
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): винты х 2
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа "амфенол"
Примечания
•
Эту системную плату следует подключать к внешней (соединительной) линии E&M через
клеммную колодку; непосредственное подключение к внешней линии запрещается.
•
Информацию о подключении разъема типа "амфенол" см. в разделе "3.2.16 Закрепление
разъема типа "амфенол"".
•
Информацию о порядке проверки подключения внешней линии см. в подразделе "Проверка
подключения внешней линии" в разделе "3.18.1 Запуск УАТС".

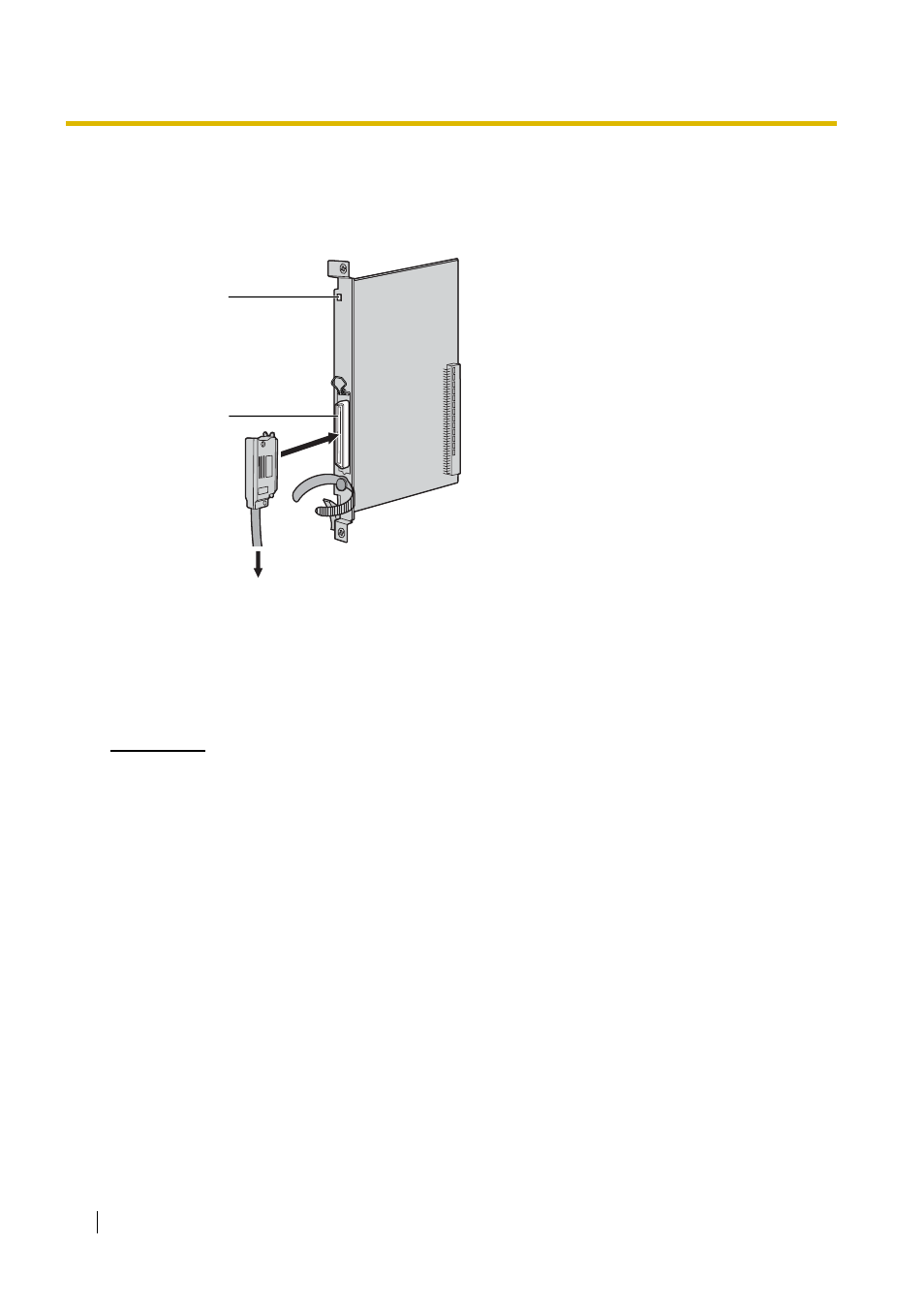

К клеммной колодке от
внешней (соединительной) линии E&M
Светодиодный
индикатор
Разъем типа
"амфенол"
