3.2 Установка УАТС
Руководство по установке
133
3.2.15 Присоединение ферритового сердечника
Ферритовый сердечник должен быть присоединен в следующих случаях:
•
если разъем RJ45 подключен к платам IPCEMPR, T1, E1, PRI, BRI, IP-GW16 или IP-EXT16;
либо
•
если разъем типа "амфенол" подключен к плате внутренних линий.
Ферритовый сердечник поставляется вместе с платой.
Примечание
В Канаде ферритовый сердечник для плат T1 и PRI23 требуется не всегда.

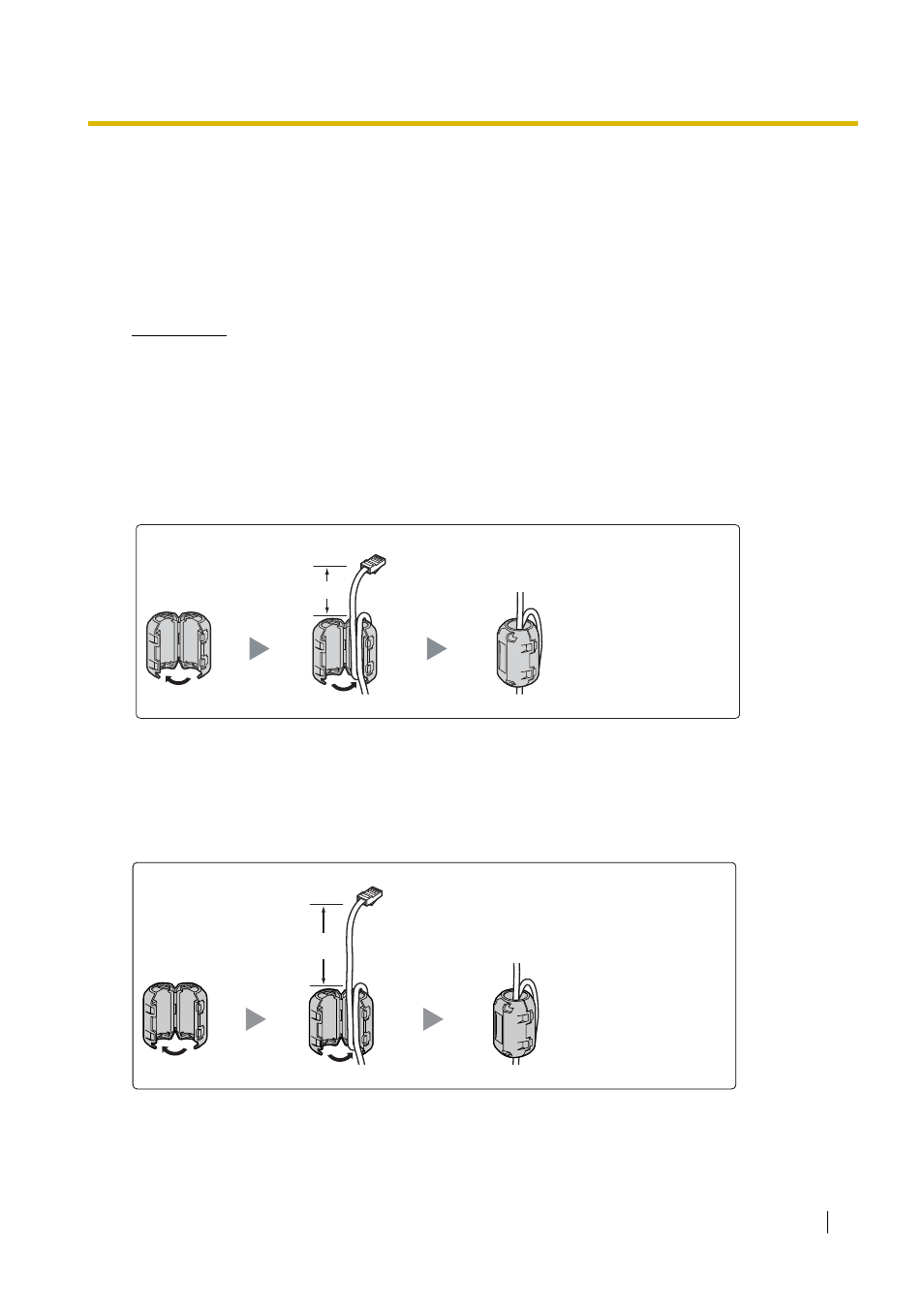

Прикрепление к разъему RJ45
Для платы IPCEMPR
Следует один раз обернуть вокруг ферритового сердечника кабель, а затем закрыть корпус
ферритового сердечника. Ферритовый сердечник должен находиться на расстоянии 3 см от разъема.
Ферритовый сердечник поставляется вместе с УАТС.
Для плат T1/E1/PRI/IP-GW16/IP-EXT16
Следует один раз обернуть вокруг ферритового сердечника кабель, а затем закрыть корпус
ферритового сердечника. Ферритовый сердечник должен находиться на расстоянии 5 см от разъема.
Ферритовый сердечник поставляется вместе с платой.
3 см
5 см
