3.7 Информация о платах физических внешних линий
156
Руководство по установке
3.7.3
Плата CID/PAY8 (KX-TDA0189)
Функция
Плата предоставляет 8 портов Caller ID (АОН с сигнализацией типа FSK (Frequency Shift Keying)/АОН
с сигнализацией типа FSK для ожидающих вызовов (Отображение идентификатора вызывающего
абонента)/АОН с сигнализацией типа DTMF). Также плата предоставляет 8 портов для услуги
обнаружения сигналов тарификации (12 кГц/16 кГц). Устанавливается только на плате ELCOT16.
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): винты х 2
Компоненты, поставляемые пользователем (не входят в комплект поставки): нет

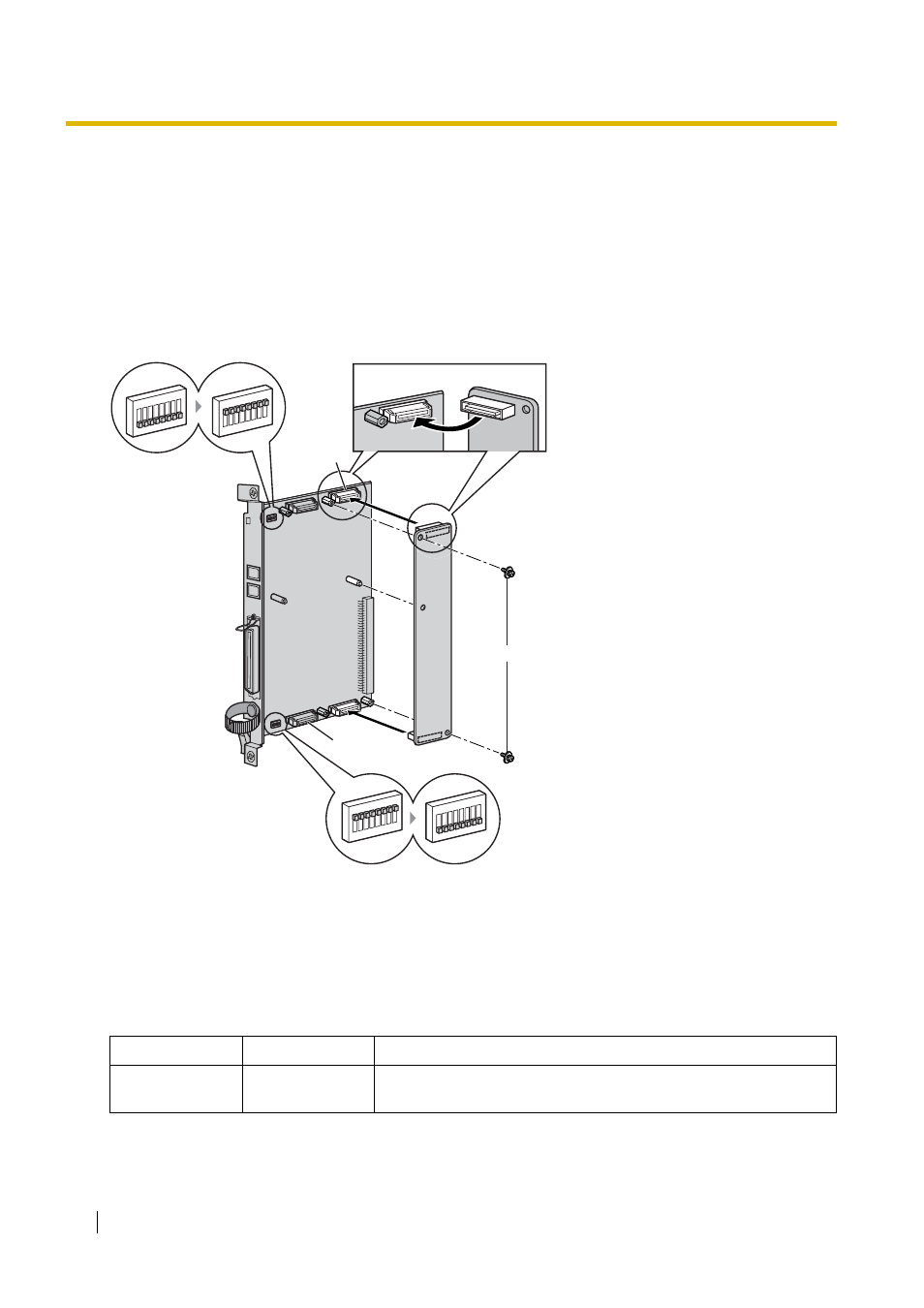

Установка положения переключателей (на плате ELCOT16)
Переключатель Тип
Описание использования и состояния
Установки
портов
DIP
Установите все DIP-переключатели в положение OFF.
OFF
ON
OFF
ON
SW1
SW1
Установите все DIP
переключатели для
портов 01 08 в положение
OFF.
Установите все DIP переключатели
для портов 09 16 в положение OFF.
Порты 09 16
Порты 01 08
Плата CID/PAY8
вставить
Винт
ON
OFF
ON
OFF
SW2
SW2
