3.8 Информация о платах физических внутренних линий
200
Руководство по установке
3.8.8

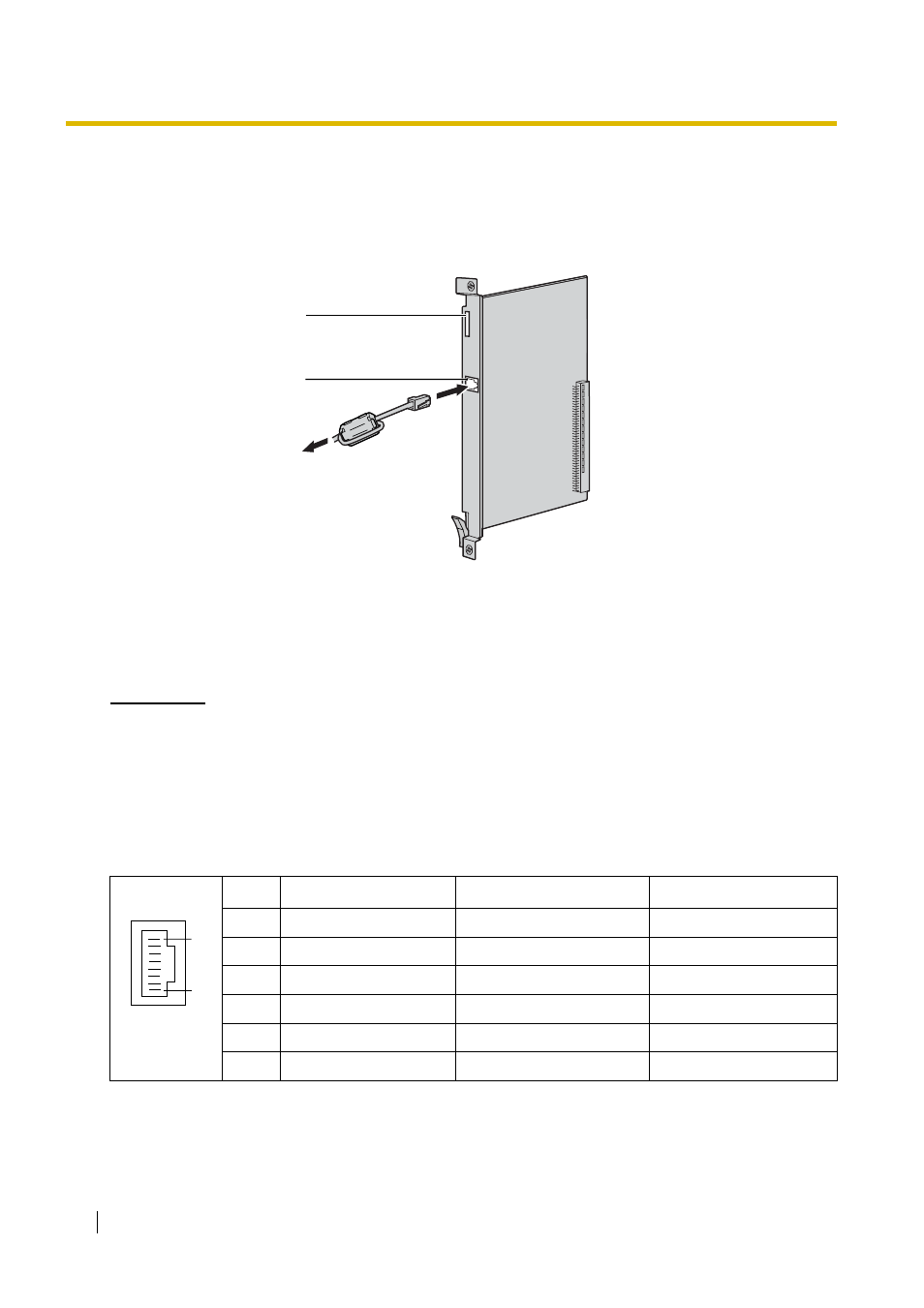

Плата IP-EXT16 (KX-TDA0470)
Функция
16-канальная плата VoIP-абонентов. Соответствует системному протоколу Panasonic и стандартам
кодирования ITU-T G.729a и G.711.
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): ферритовый сердечник х 1
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа RJ45
Примечания
•
Максимальная длина кабеля, подключаемого к этой системной плате, составляет 100 м.
•
При использовании разъема RJ45 присоедините к кабелю входящий в комплект поставки
ферритовый сердечник. См. раздел "3.2.15 Присоединение ферритового сердечника".
Назначение контактов
Разъем RJ45 (10BASE-T/100BASE-TX)
№
Название сигнала
Вход (I)/Выход (O)
Функция
1
TPO+
O
Передача данных+
2
TPO-
O
Передача данных-
3
TPI+
I
Прием данных+
4-5
Зарезервировано
–
–
6
TPI-
I
Прием данных-
7-8
Зарезервировано
–
–
Светодиодные
индикаторы
RJ45
(10BASE T/100BASE TX,
полнодуплексный)
К локальной сети
8
1
