3.7 Информация о платах физических внешних линий
152
Руководство по установке
3.7
Информация о платах физических внешних
линий
3.7.1
Плата ELCOT16 (KX-TDA6181)
Функция
16-портовая плата аналоговых внешних линий с 4 портами переключения при исчезновении питания
(PFT).На плате ELCOT16 могут быть установлены максимум 2 платы CID8, 2 платы CID/PAY8, либо
по одной плате каждого из этих типов (см. разделы "3.7.3 Плата CID/PAY8 (KX-TDA0189)" и
"3.7.4 Плата CID8 (KX-TDA0193)").
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): винты х 2
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа "амфенол"
Примечания
•
Информацию о подключении разъема типа "амфенол" см. в разделе "3.2.16 Закрепление
разъема типа "амфенол"".
•
Информацию о переключении при исчезновении питания см. в разделе "3.17.1 Подключения
при исчезновении питания".
•
Информацию о порядке проверки подключения внешней линии см. в подразделе "Проверка
подключения внешней линии" в разделе "3.18.1 Запуск УАТС".

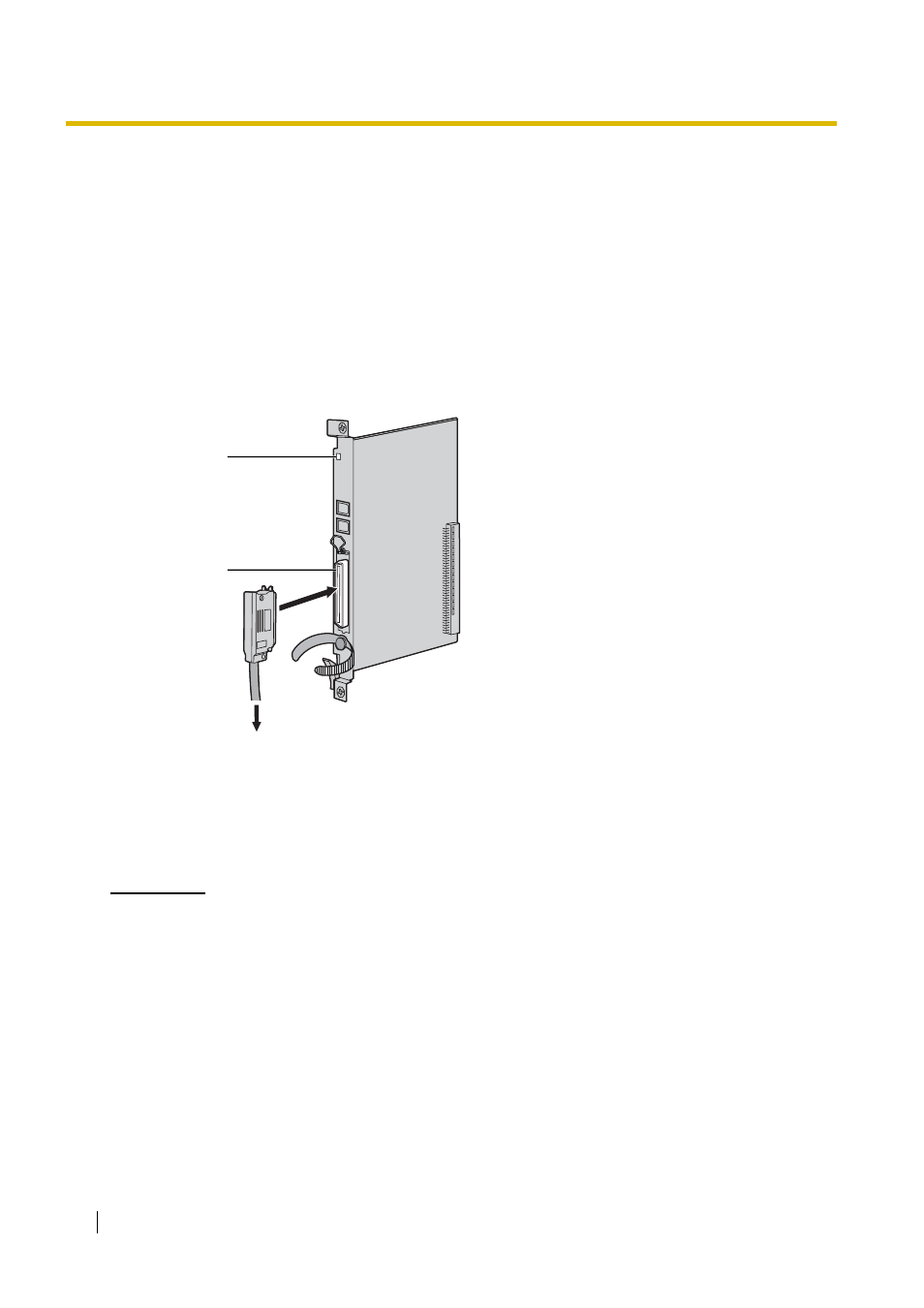

Разъем типа
"амфенол"
К внешней линии
Светодиодный
индикатор
