3.7 Информация о платах физических внешних линий
176
Руководство по установке
3.7.10 Плата PRI23 (KX-TDA0290)
Функция
1-портовая плата интерфейса первичного доступа к ISDN (23 B-канала). Соответствует NI
(североамериканскому стандарту ISDN).
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): ферритовый сердечник х 1
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа RJ45
ПРЕДОСТЕРЕЖЕНИЕ
•
Эта системная плата должна подключаться к внешней линии через NT1; непосредственное
подключение к U-интерфейсу внешней линии запрещается.
•
Порты PRI являются SELV-портами и должны использоваться только для подключения
к SELV-службам.
Примечание
Если используется разъем RJ45, присоедините ферритовый сердечник, входящий в комплект
поставки (за исключением Канады, где использование ферритового сердечника необязательно).
См. раздел "3.2.15 Присоединение ферритового сердечника".
Примечание
•
Эта системная плата может использоваться для подключения внешних или внутренних
линий. Выбор осуществляется путем установки переключателя A/B или использования
разъема с соответствующим назначением контактов.
•
Информацию о порядке проверки подключения внешней линии см. в подразделе "Проверка
подключения внешней линии" в разделе "3.18.1 Запуск УАТС".

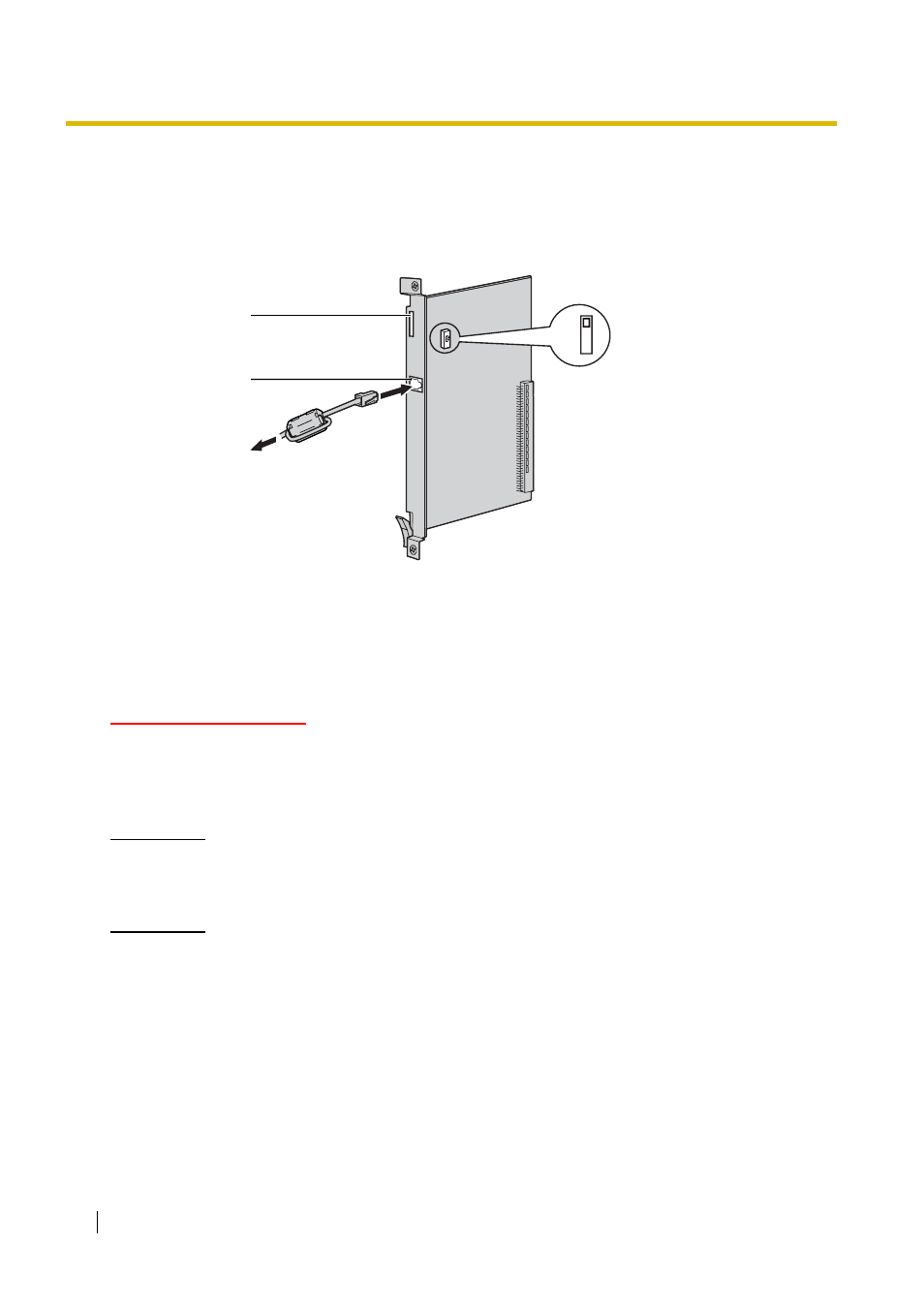

Светодиодные
индикаторы
RJ45
К NT1/внутренней
линии
AB
