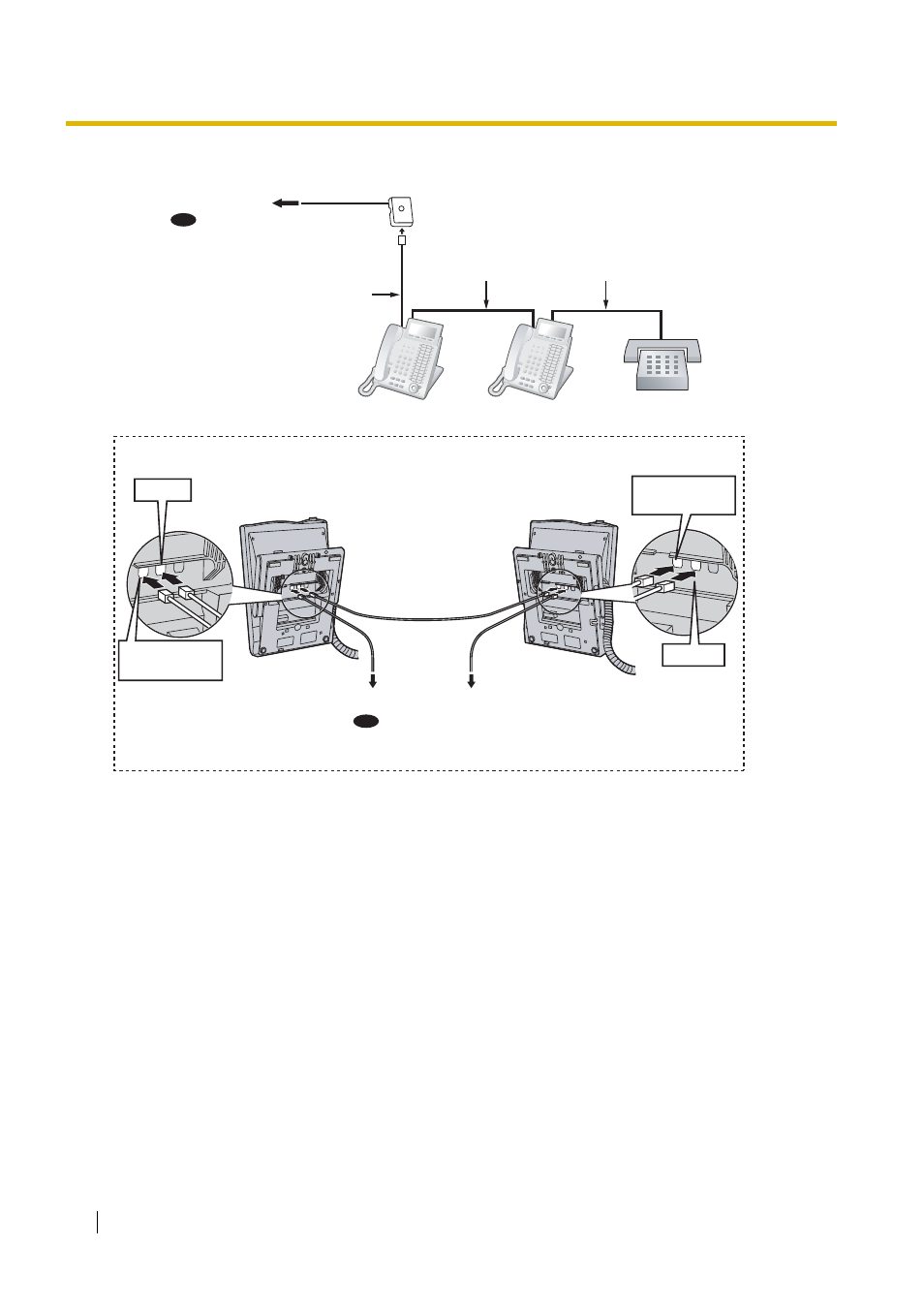

3.10 Подключение внутренних линий

222

Руководство по установке

С помощью порта дополнительного устройства

ТА

Ведущий ЦСТ

Ведомый ЦСТ

4 проводный кабель
Подключите контакты
"T", "R", "D1" и "D2".

2 проводный кабель
Подключите контакты "T" и "R".

4 проводный кабель
Подключите контакты
"T", "R", "D1" и "D2".

Ведомый ЦСТ

Ведущий ЦСТ

К ТА

TO MAIN UNIT/

PABX

TO TEL

TO TEL

TO MAIN UNIT/
PABX

Кабель Макс.

длина

ø 0,4 мм:

30 м

ø 0,5 мм:

50 м

ø 0,6 мм:

60 м

CAT 5:

50 м

ЦСТ сзади

К плате DLC8/DLC16

К плате DHLC8
(для подключения SLT)

К плате DLC8/DLC16

К плате DHLC8
(для подключения SLT)

или

или
